модель 2009 года
- Модель Sportsman 550 EFI
- Код модели SPORTSMAN XP 550 INTL (A09ZN55FX)

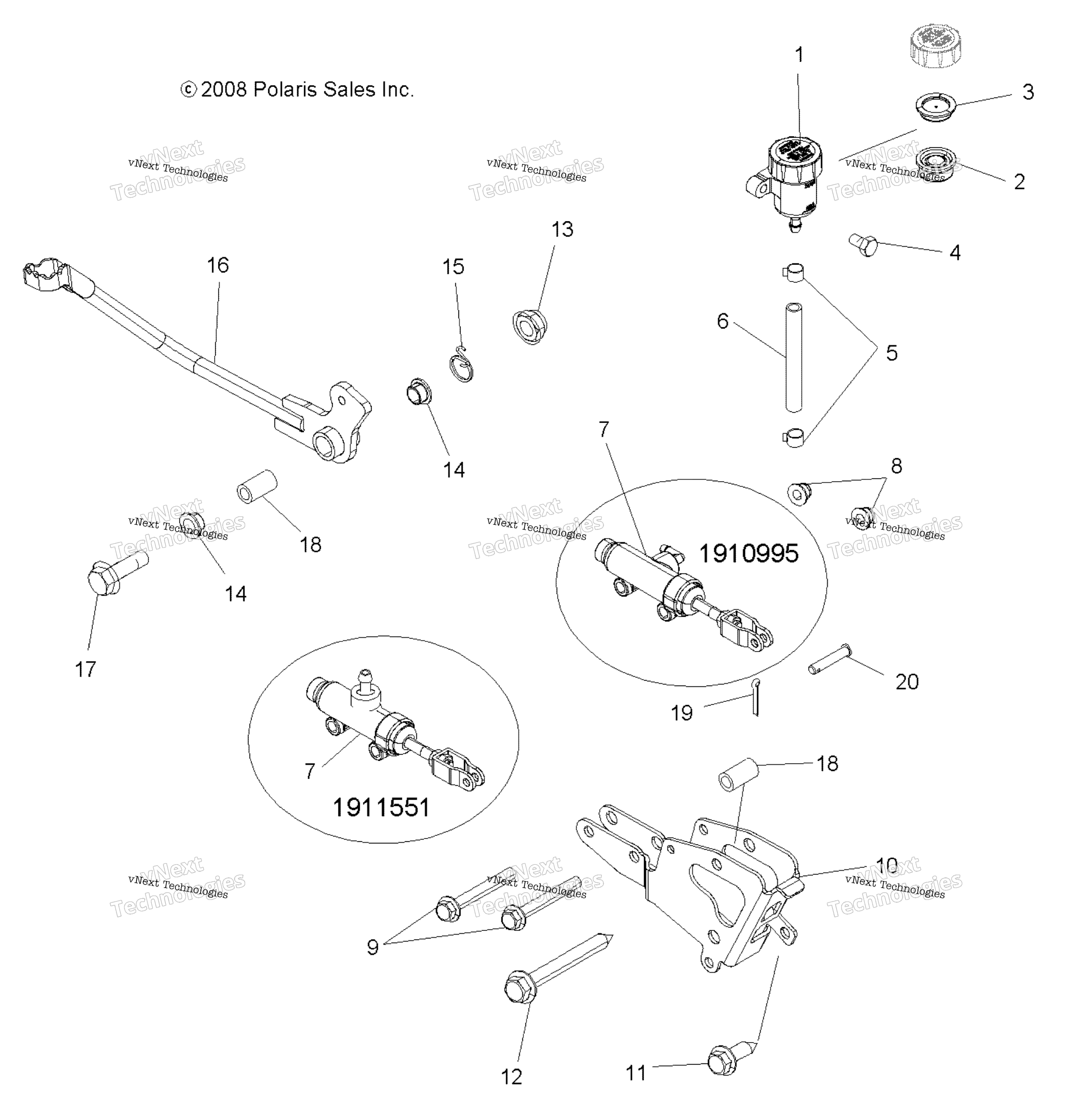

Схема brakes, тормоз Pedal & Master цилиндр для SPORTSMAN XP 550 INTL (A09ZN55FX)
Схема
Детали
Номер
Наименование детали
Цена
1
2-EAR RESERVOIR BRAKE ASSEMBLY, [Incl. 2,3, Cap] art. 1911224
По запросу
2
DIAPHRAGM-RESERVOIR,BRAKE art. 5413262
По запросу
3
RING-RESERVOIR,BRAKE art. 5437041
По запросу
4
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
5
Хомут пружинный Polaris art. 7080003
от 116 ₽
6
HOSE-RESERVOIR,BRAKE,826MM art. 1911267-826
По запросу
7
MASTER CYLINDER FOOT ASSEMBLY, [Built 3/02/09 and After] art. 1911551
По запросу
7
ASM-M/CYL FOOT 3/4 ,3.70 LONG [Built 3/01/09 and Before] art. 1910995
По запросу
8
Гайка Polaris art. 7547317
от 221 ₽
9
Болт с шестигранной головкой M8X1.25X45 Polaris art. 7518606
от 473 ₽
10
BRKT-BRAKE MOUNT INT L art. 5253114
По запросу
11
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
12
Болт art. 7518677
По запросу
13
Гайка Polaris art. 7547333
от 261 ₽
14
PEDAL PIVOT BUSHING art. 5433189
По запросу
15
TORSION SPRING, BRAKE art. 7041750
По запросу
16
WELD-LEVER,BRAKE,BLK art. 1911722-067
По запросу
17
Болт Polaris art. 7518559
По запросу
18
SPACER-12.7X10.2X30.5MM art. 5135720
По запросу
19
PIN, COTTER art. 7661011
По запросу
20
PIN,CLEVIS art. 7661013
По запросу
