модель 2009 года
- Модель Sportsman 800 Touring EFI
- Код модели SPORTSMAN TOURING 800 EFI (A09DN76AB/AL/AY)

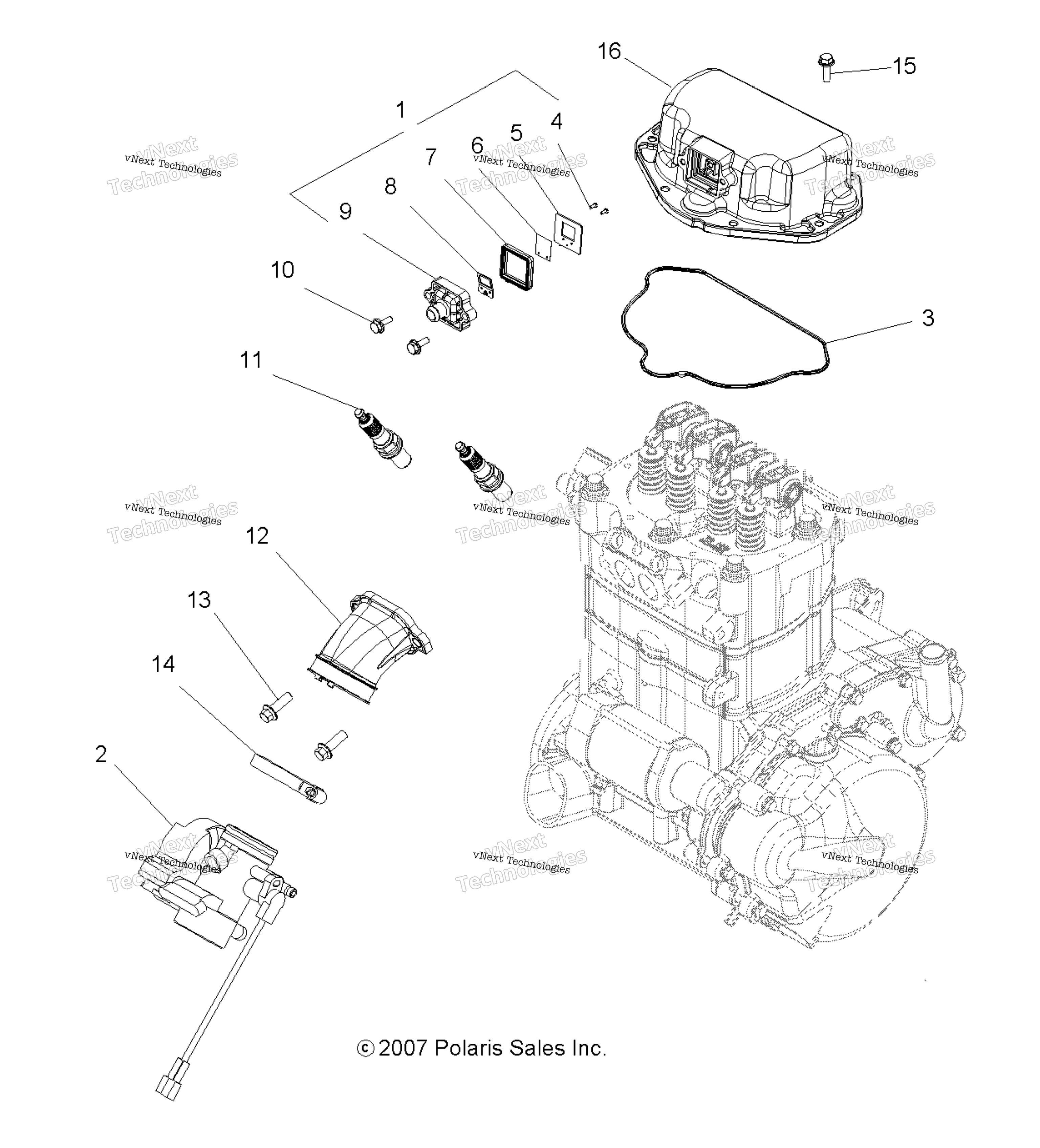

Схема двигателя, дроссельного узла Mounting для SPORTSMAN TOURING 800 EFI (A09DN76AB/AL/AY)
Схема
Детали
Номер
Наименование детали
Цена
1
Клапан лепестковый Polaris art. 3021352
По запросу
2
Дроссель Polaris art. 2203924
от 93 482 ₽
2
Дроссель Polaris art. 2204189
от 43 638 ₽
3
Прокладка клапанной крышки Polaris art. 5412836
от 1 092 ₽
4
Rivet art. -------
По запросу
5
Plate, Reed, Breather art. -------
По запросу
6
Reed, Case Breather art. -------
По запросу
7
Gasket, Breather art. -------
По запросу
8
Bracket, Reed Support art. -------
По запросу
9
CASE COVER, BREATHER, DIE CAST art. 5438320
По запросу
10
SCREW art. 7516607
По запросу
11
Свеча зажигания Polaris art. 3021671
от 650 ₽
12
Патрубок впускной Polaris art. 1240494
По запросу
13
SCREW art. 7516734
По запросу
14
CLAMP HOSE art. 7081623
По запросу
15
SCREW art. 7516822
По запросу
16
Клапанная крышка Polaris Sportsman 600 , 700 , 800 art. 5138505
от 9 429 ₽
Другие схемы модели
Двигатель, дроссельный узел Mounting
