модель 2009 года
- Модель Sportsman 800 Touring EFI
- Код модели SPORTSMAN TOURING 800 EFI INTL (A09DN76FC)

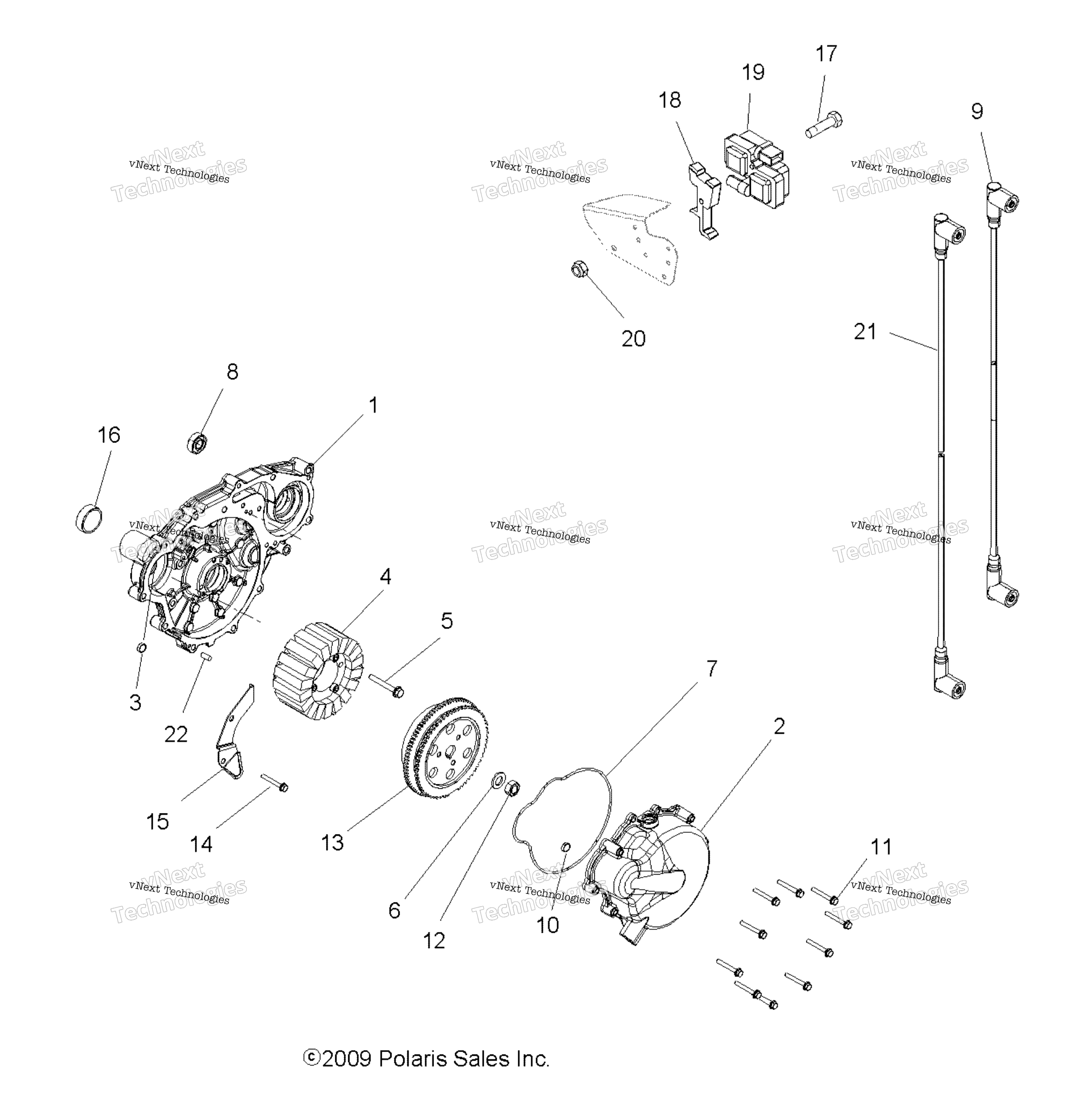

Схема электрооборудования, зажигания System для SPORTSMAN TOURING 800 EFI INTL (A09DN76FC)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE COVER ASSEMBLY [Incl. 3,22] art. 1203626
По запросу
2
N/A,USE COMPONENTS [Incl. Bushing] art. 9990000
По запросу
3
BUSHING, 12.08 X 17 X 10 art. 3514378
По запросу
4
CHARGING SYSTEM KIT DT800 art. 2208144
от 29 900 ₽
5
SCR-M6X1.0X35 SOC/CP-Y/D art. 7517848
По запросу
6
WASHER art. 7555907
По запросу
7
Уплотнительное кольцо Polaris art. 5412458
По запросу
8
Сальник крышки генератора 15х35х8 Polaris art. 5412455
По запросу
9
Свечной провод 634 мм Polaris art. 4011844
от 5 051 ₽
10
Втулка бендикса стартера 12.08X17X10 Polaris art. 3514553
от 3 161 ₽
11
SCR-M6X1.0X45 HX-FL-Y/D art. 7517950
По запросу
12
NUT-M14X1.50,HEX-Y art. 7547213
По запросу
13
CHARGING SYSTEM KIT DT800 art. 2208144
от 29 900 ₽
14
SCR-M6X1.0X45 HX-FL-Y/D art. 7517950
По запросу
15
STATOR-BRACKET,WIRE-HOLD-DOWN art. 5245364
По запросу
16
Сальник коленвала Polaris art. 5412881
от 4 500 ₽
Аналог
2 970 ₽
Требуется 1 шт.
Подписаться
17
SCREW art. 7515156
По запросу
18
COIL MOUNT SPACER art. 5436577
По запросу
19
Катушка зажигания art. 2876049
от 9 020 ₽
20
NUT art. 7542151
По запросу
21
Провод свечной 721 мм Polaris art. 4011845
По запросу
22
PIN, DOWEL art. 7663002
По запросу
