модель 2009 года
- Модель Sportsman 850
- Код модели SPORTSMAN XP 850 (A09ZN85/8X ALL OPTIONS)

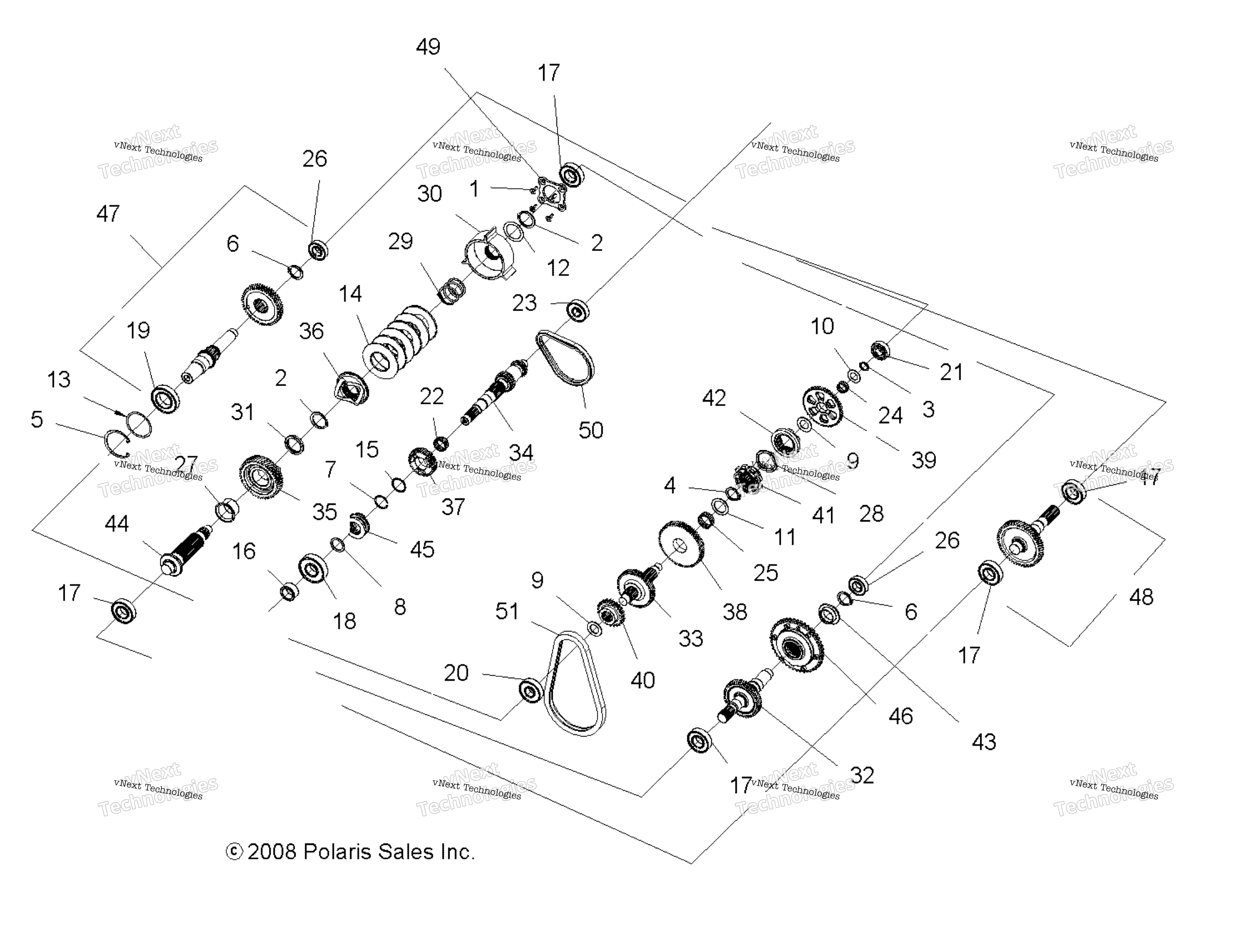

Схема трансмиссии, внутренностей главного редуктора для SPORTSMAN XP 850 (A09ZN85/8X ALL OPTIONS)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-DRIVE SYSTEM,TRANS 850 [Built 7/02/08 and After] art. 1332787
По запросу
0
ASM-DRIVE SYSTEM,TRANS 550 [Built 7/01/08 and Before] art. 1332786
По запросу
1
Screw art. -------
По запросу
2
RETAINING RING art. 3233364
По запросу
3
EXTERNAL RETAINING RING art. 3234318
По запросу
4
RING, RETAINING BASIC, EXTERNA art. 3234327
По запросу
5
INTERNAL RETAINING RING art. 3234741
По запросу
6
RING, RETAINING, EXTERNAL [Built 2/12/10 and Before] art. 3234640
По запросу
7
EXTERNAL RETAINING RING art. 3234641
По запросу
8
Шайба КПП 1.300 X 0.995 X 0.065 Polaris art. 3234248
По запросу
9
Центровочная пружина Polaris art. 3234643
от 4 890 ₽
10
SHIM art. 3234644
По запросу
11
WASHER, THRUST art. 3234646
По запросу
12
SHIM KIT art. 2204264
По запросу
13
SHIM KIT art. 2204268
По запросу
14
WASHER art. 3234648
По запросу
15
WASHER, THRUST art. 3234757
По запросу
16
COLLAR art. 3234758
По запросу
17
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 3 шт.
18
Подшипник КПП Polaris art. 3233020
По запросу
19
Подшипник Polaris art. 3233265
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
20
BALL BEARING art. 3234651
По запросу
21
Подшипник КПП 6203 17 X 40 X 12 Polaris art. 3234274
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
22
NEEDLE BEARING art. 3234759
По запросу
23
Подшипник КПП Polaris art. 3234652
По запросу
24
BEARING, NEEDLE art. 3234655
По запросу
25
NEEDLE BEARING art. 3234656
По запросу
26
BALL BEARING art. 3234657
По запросу
27
FLANGED BEARING art. 3234684
По запросу
28
SPRING, WAVE art. 3234688
По запросу
29
SPRING-CMPRSSN,1.687OD X 1.730 art. 3234999
По запросу
30
CUP art. 3234696
По запросу
31
SPACER, COMPENSATOR, THRUST art. 3234697
По запросу
32
SHAFT, OUTPUT art. 3234700
По запросу
33
REVERSE SHAFT, 53 TOOTH [Used w/1332745] art. 3234774
По запросу
33
SHAFT, REVERSE, 56T [Used w/1332473] art. 3234736
По запросу
34
INPUT SHAFT, 25 TOOTH art. 3234761
По запросу
35
COMPENSATOR GEAR art. 3234762
По запросу
36
COMPENSATOR CAM art. 3234705
По запросу
37
HELICAL GEAR, 42T [Used w/1332745] art. 3234773
По запросу
37
GEAR, 39T [Used w/1332473] art. 3234770
По запросу
38
GEAR, 67T art. 3234706
По запросу
39
SPROCKET, 48 TOOTH art. 3234707
По запросу
40
Звезда КПП 23 зуба Polaris art. 3235544
По запросу
41
Собачка переключения КПП Polaris art. 3234718
По запросу
42
DOG-ENGAGEMENT,GTO,REV/LOW art. 3235341
По запросу
43
SLEEVE, BUSHING art. 3234720
По запросу
44
COMPENSATOR SHAFT art. 3234721
По запросу
45
ENGAGEMENT DOG, HIGH art. 3234764
По запросу
46
ASM., PTL art. 3234722
По запросу
47
PRIMARY SHAFT ASSEMBLY art. 3234768
По запросу
48
Вал КПП Polaris art. 3234723
По запросу
49
SUB ASSSEMBLY, BEARING COVER [Incl. 1] art. 3235198
По запросу
50
Цепь КПП Polaris art. 3234737
По запросу
51
Цепь КПП Polaris art. 3234738
По запросу
