модель 2009 года
- Модель Sportsman 850
- Код модели SPORTSMAN XP 850 INTL (A09ZN85FL/8CFL)

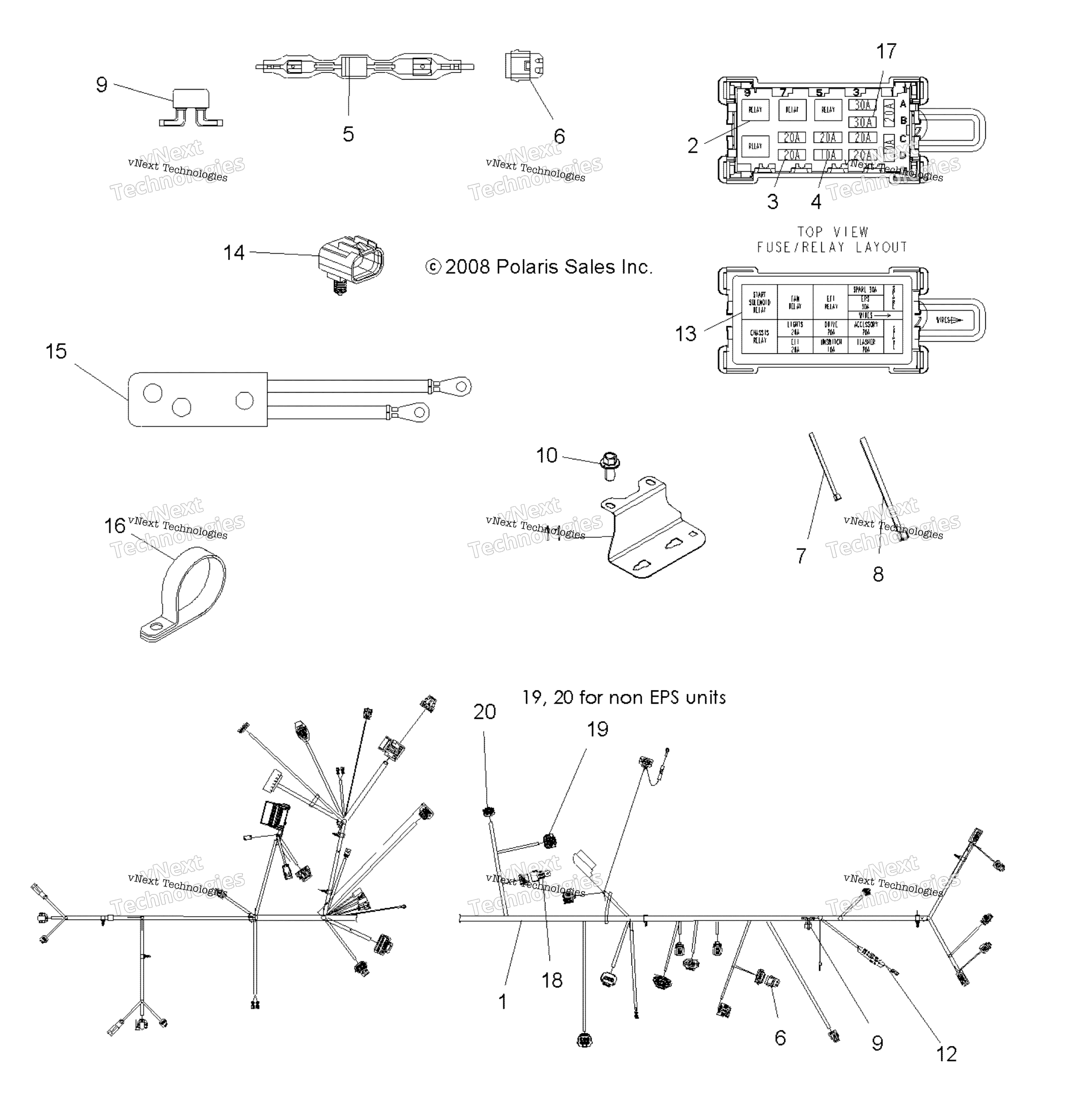

Схема электрооборудования, жгута проводов для SPORTSMAN XP 850 INTL (A09ZN85FL/8CFL)
Схема
Детали
Номер
Наименование детали
Цена
1
THROTTLE POSITION SENSOR HARNES art. 2878498
По запросу
1
HARNESS KIT, HANDLEBAR SWITCH art. 2877771
По запросу
1
HARNESS KIT, HANDLEBAR SWITCH art. 2877772
По запросу
1
HANDLEBAR SWITCH HARNESS KIT art. 2877773
По запросу
1
Реле Polaris art. 4010725
от 5 922 ₽
1
EPS REPAIR RELAY KIT [Incl. 4010725, Wire Harness, Repair, Connectors, Shrink Tubes, Instructions] art. 2204853
По запросу
1
HARNESS-MAIN,TWIN,INT L [Incl. 2-6,9,12-14,17,-20, All Kits] art. 2411328
По запросу
2
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
3
FUSE, 20 AMP art. 4012811
По запросу
4
FUSE, 10 AMP art. 2434016
По запросу
5
Диод Polaris art. 2411035
По запросу
6
Ремкомплект проводки резистора Polaris art. 2204890
от 18 743 ₽
7
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 13 шт.
Подписаться
8
CABLE TIE, 11 IN art. 7080492
По запросу
9
Реле 20А, 2 ножки Polaris art. 2410881
от 10 406 ₽
10
BOLT-M6X1.0X15,HXFLG,TAP/R-OD art. 7518513
По запросу
11
BRKT-MOUNT,FUSE BLOCK art. 5250452
По запросу
12
FUSIBLE KIT LINK, 2 MM, 6 MM, R art. 2203632
По запросу
12
FUSIBLE LINK KIT, 0.8 MM art. 2202607
По запросу
13
LABEL-FUSE BOX art. 7175636
По запросу
14
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
15
HARNESS-WINCH PREWIRE art. 2411186
По запросу
16
HOSE CLAMP art. 7080807
По запросу
17
MAIN FUSE, 30 AMP art. 2434015
По запросу
18
RELAY-SPST,SEALED art. 4011407
По запросу
18
BOLT [Relay Mounting][Not Included w/4011407] art. 7512113
По запросу
18
HEX NUT [Relay Mounting][Not Included w/4011407] art. 7542105
По запросу
19
PLUG art. 5430713
По запросу
20
Plug, Tube art. 5438183
По запросу
