модель 2009 года
- Модель Sportsman 850
- Код модели SPORTSMAN XP EPS 850 (A09ZX85/8X ALL OPTIONS)

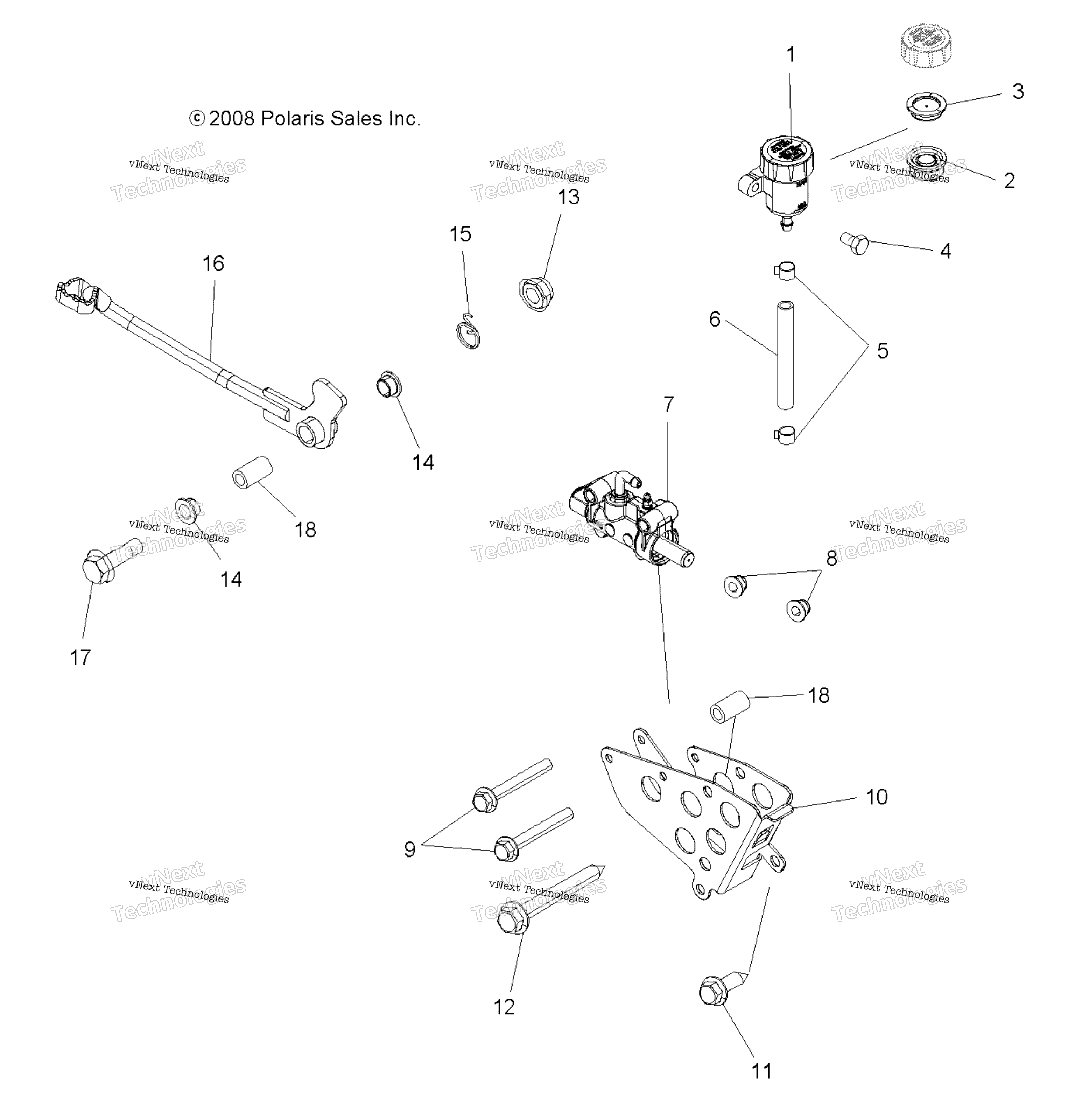

Схема brakes, тормоз Pedal & Master цилиндр для SPORTSMAN XP EPS 850 (A09ZX85/8X ALL OPTIONS)
Схема
Детали
Номер
Наименование детали
Цена
1
2-EAR RESERVOIR BRAKE ASSEMBLY, [Incl. 2,3, Cap] art. 1911224
По запросу
2
DIAPHRAGM-RESERVOIR,BRAKE art. 5413262
По запросу
3
RING-RESERVOIR,BRAKE art. 5437041
По запросу
4
BOLT-M6X1.0X15,HXFLG,TAP/R-OD art. 7518513
По запросу
5
Хомут пружинный Polaris art. 7080003
от 116 ₽
6
HOSE-RESERVOIR,BRAKE,826MM art. 1911267-826
По запросу
7
ASM-MASTER CYL,DIRMC,3/4 ,90 art. 1913903
По запросу
8
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
9
SCR-M6X1.0X45 HX-FL-Y/D art. 7517950
По запросу
10
BRKT-BRAKE MOUNT art. 5251561
По запросу
11
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
12
Болт art. 7518677
По запросу
13
Гайка Polaris art. 7547333
от 261 ₽
14
PEDAL PIVOT BUSHING art. 5433189
По запросу
15
TORSION SPRING, BRAKE art. 7041750
По запросу
16
WELD-LEVER,BRAKE,BLK art. 1911207-067
По запросу
17
Болт Polaris art. 7518559
По запросу
18
SPACER-12.7X10.2X30.5MM art. 5135720
По запросу
