модель 2009 года
- Модель Sportsman 90
- Код модели SPORTSMAN 90 (A09FA09AA/AB)

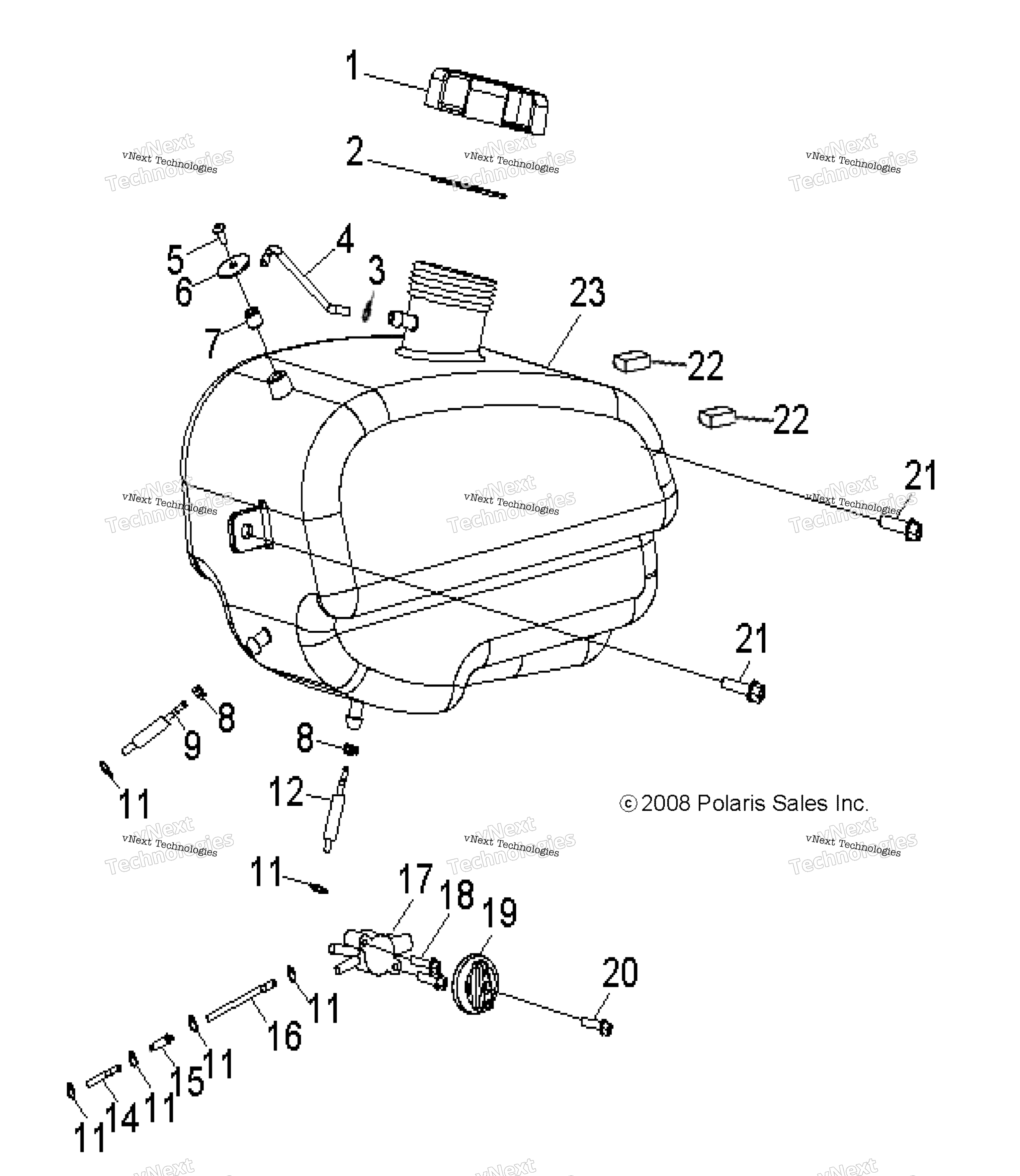

Схема кузова, топливного бака & Hoses для SPORTSMAN 90 (A09FA09AA/AB)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL CAP, OUTLAW art. 0453691
По запросу
2
FUEL CAP GASKET, OUTLAW art. 0453692
По запросу
3
CLAMP art. 0453944
По запросу
4
HOSE-VENT,FUEL TANK art. 0454031
По запросу
5
SCREW art. 0453720
По запросу
6
WASHER art. 0453719
По запросу
7
SPACER-TANK,FUEL art. 0453716
По запросу
8
CLAMP-HOSE art. 0453693
По запросу
9
FUEL HOSE WITH SLEEVE art. 0454825
По запросу
11
CLIP art. 0450054
По запросу
12
HOS-FUEL W/SLEEVE art. 0454122
По запросу
14
NON-PERMANENT FUEL HOSE, 250 MM art. 0454026
По запросу
15
FUEL FILTER art. 2520462
По запросу
16
NON-PERMANENT FUEL HOSE, 250 MM art. 0454026
По запросу
17
MANUAL FUEL CAP ASSEMBLY art. 0450996
По запросу
18
PAN BOLT art. 0450866
По запросу
19
SHUT OFF KNOB, FUEL art. 0453715
По запросу
20
BOLT art. 0453717
По запросу
21
HEX BOLT art. 0452215
По запросу
22
ADHESIVE-ELE WIRE art. 0453696
По запросу
23
FUEL TANK ASSEMBLY, SPORTSMAN art. 0453718
По запросу
