модель 2010 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 4X4 (A10NG50AA)

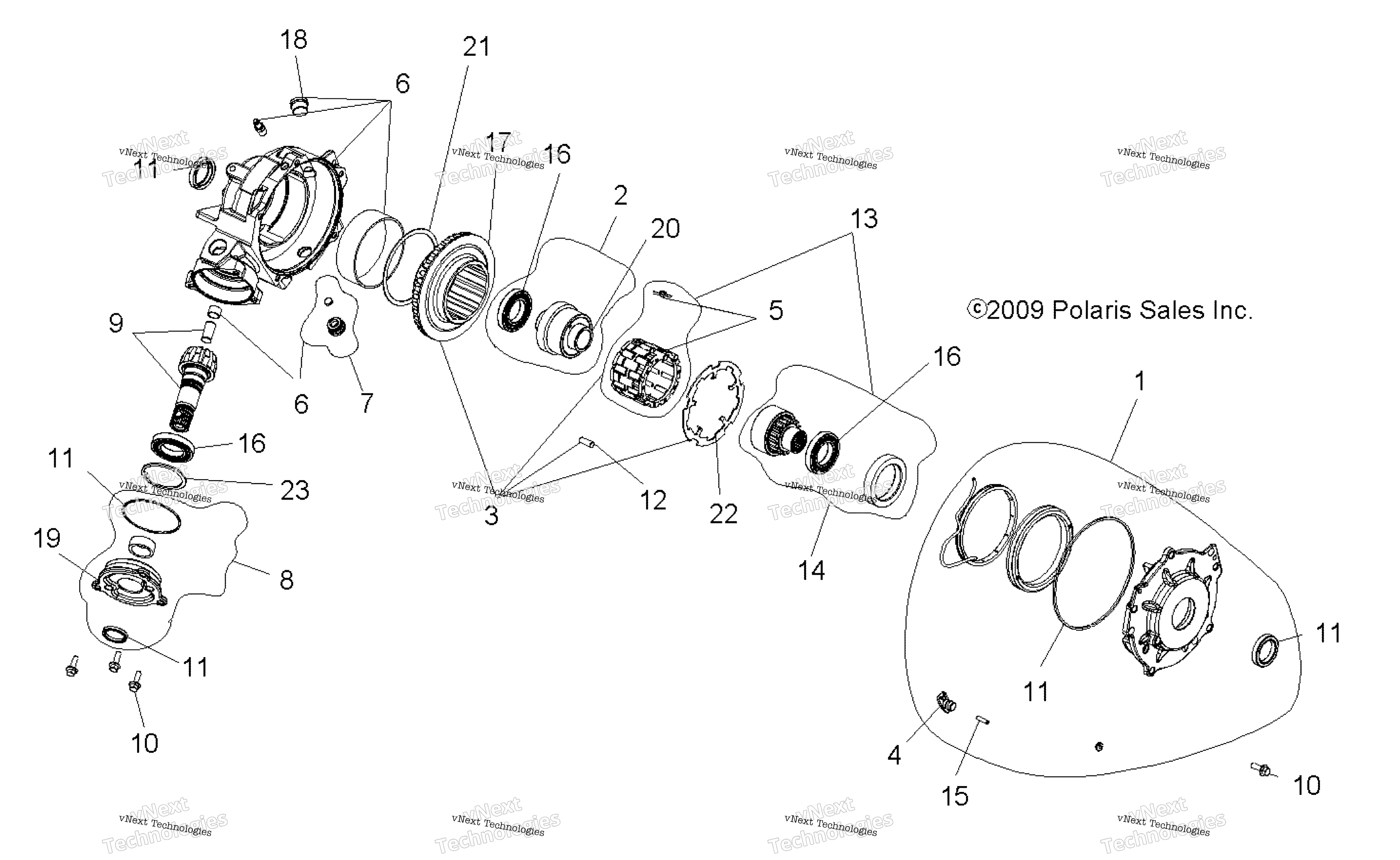

Схема трансмиссии, переднего редуктора (49Atvgearcase08sp500) для SCRAMBLER 500 4X4 (A10NG50AA)
Схема
Детали
Номер
Наименование детали
Цена
0
Передний редуктор Polaris art. 1332956
По запросу
1
ASM-COVER,OUTPUT [Incl. Coil, Thrust Plate, O-Ring, Seal, Insert, set Screw] art. 3236663
По запросу
2
Asm., Hub, Race/Output [Incl. Bearing, Hub Asm., Spacer] art. -------
По запросу
3
CLUTCH ASSEMBLY [Incl. Armature Plate, Clutch Housing/Ring Gear, Roll Cage] art. 3234591
По запросу
4
Asm., Plate, Thrust [Incl. Seal] art. 3234389
По запросу
5
ROLL CAGE ASSEMBLY, AL [Opt] art. 3235263
По запросу
5
Сепаратор переднего редуктора Polaris art. 3234466
от 20 790 ₽
6
GEARCASE ASSEMBLY [Incl. Bushings, Seal, Vent, Plugs] art. 3234411
По запросу
7
Пробка сливная переднего редуктора Polaris art. 3234412
По запросу
8
INPUT COVER ASSEMBLY [Incl. Bushing, O-Ring, Seal] art. 3234463
По запросу
9
PINION GEAR ASSEMBLY [Incl. Pin] art. 3234415
По запросу
10
BOLT KIT [Incl. All Bolts] art. 3234405
По запросу
11
Комплект сальников переднего редуктора Polaris art. 3234406
По запросу
12
Комплект роликов сепаратора переднего редуктора Polaris art. 3234393
По запросу
13
FRONT GEARCASE INTERNAL CAGE [Incl. Spacer] art. 3234464
По запросу
14
FRONT GEARCASE INTERNAL CAGE [Incl. Spacer, Bearing, Hub, Bushing] art. 3234464
По запросу
15
SET-SCREW,#10-14 W/NYLOK art. 3234408
По запросу
16
Подшипник Polaris art. 3234390
от 4 788 ₽
17
CLUTCH-HSG/RING GEAR,42T 7.624 art. 3234409
По запросу
18
Пробка контрольная заливная Polaris art. 3233942
По запросу
19
Крышка хвостовика переднего редуктора Polaris art. 3235337
По запросу
20
BUSHING-1X1.316X1 art. 3234436
По запросу
21
RING GEAR SPACER art. 3234437
По запросу
22
Пластина сепаратора переднего редуктора Polaris art. 3234407
По запросу
23
RING-RETAINING,INTRNL,5000-218 art. 3234416
По запросу
