модель 2010 года
- Модель Sportsman 500 Touring EFI
- Код модели SPORTSMAN TOURING 500 HO (A10DH50AX/AZ)

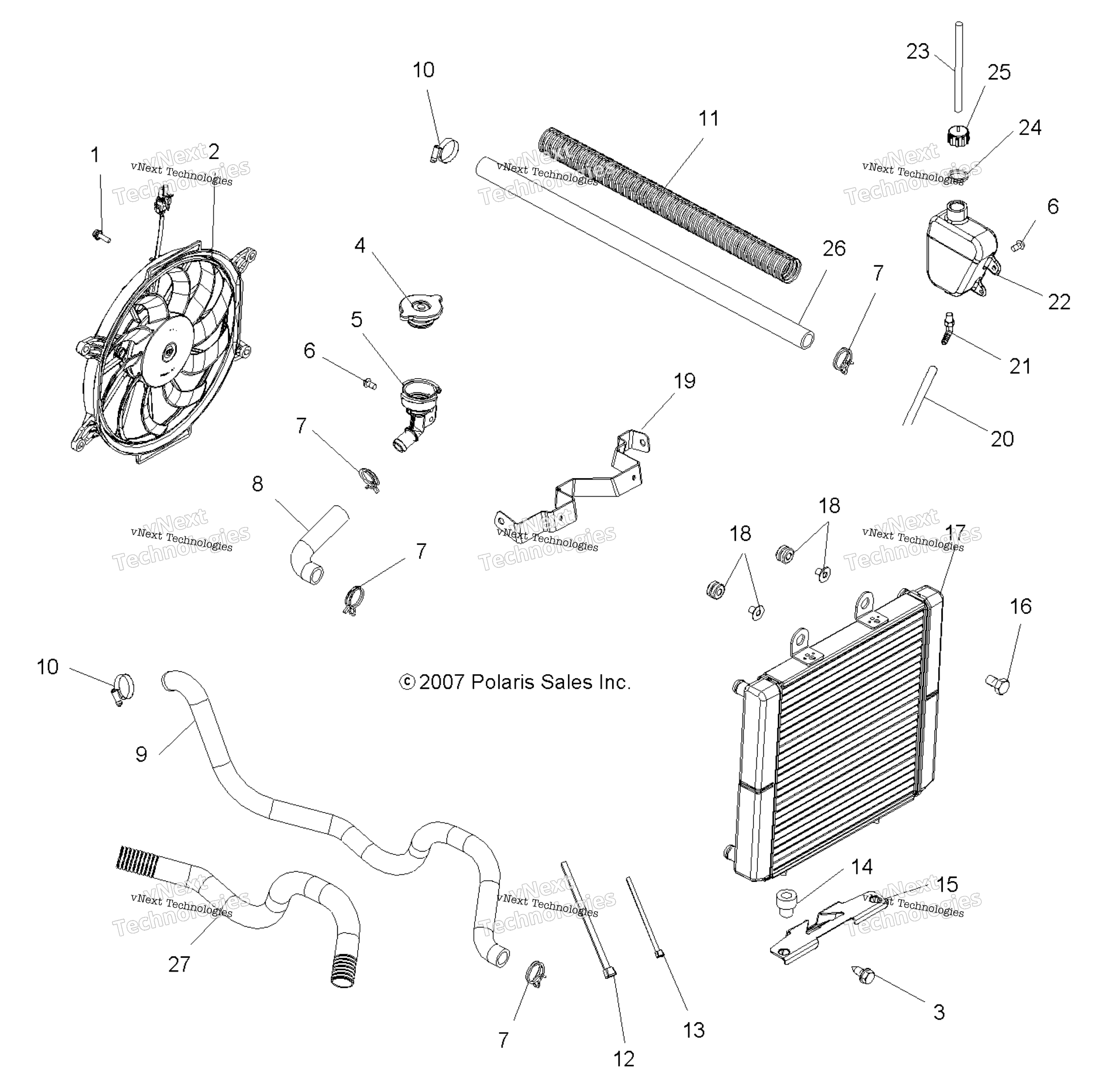

Схема двигателя, системы охлаждения для SPORTSMAN TOURING 500 HO (A10DH50AX/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7516822
По запросу
2
Вентилятор радиатора Polaris art. 2410383
от 30 503 ₽
3
SCREW art. 7517386
По запросу
4
Крышка системы охлаждения Polaris art. 1240508
По запросу
5
FILLER NECK art. 5412402
По запросу
6
SCREW art. 7512084
По запросу
7
SPRINGBAND CLAMP, 27/12, GREEN art. 7080841
По запросу
8
FILLER NECK HOSE, 3/4 IN art. 5413677
По запросу
9
LOWER HOSE, ENGINE, 3/4 IN art. 5413679
По запросу
10
CLAMP,HOSE,1.25,WORM DRIVE art. 7080696
По запросу
11
FLEX CONDUIT art. 5521793-51
По запросу
12
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
13
CABLE TIE, 11 IN art. 7080492
По запросу
14
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
15
RADIATOR BRACKET, LOWER, GS BLK art. 5247047-067
По запросу
16
SCREW art. 7515179
По запросу
17
Радиатор Polaris Sportsman art. 1240522
от 51 944 ₽
18
GROMMET AND INSERT ASSEMBLY art. 5413155
По запросу
19
BRKT-RADIATOR,UPPER art. 5250769
По запросу
20
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
21
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
22
Расширительный бачок Polaris art. 5436936
По запросу
23
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
24
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
25
Крышка расширительного бачка Polaris art. 5437635
По запросу
26
HOSE-20R3, .75 ID X 29.09 art. 5413678
По запросу
27
FLEX CONDUIT art. 5521793-51
По запросу
Другие схемы модели
Двигатель, система охлаждения
