модель 2012 года
- Модель Sportsman 800 EFI
- Код модели SPORTSMAN FOREST 800 (A12MH76FF)

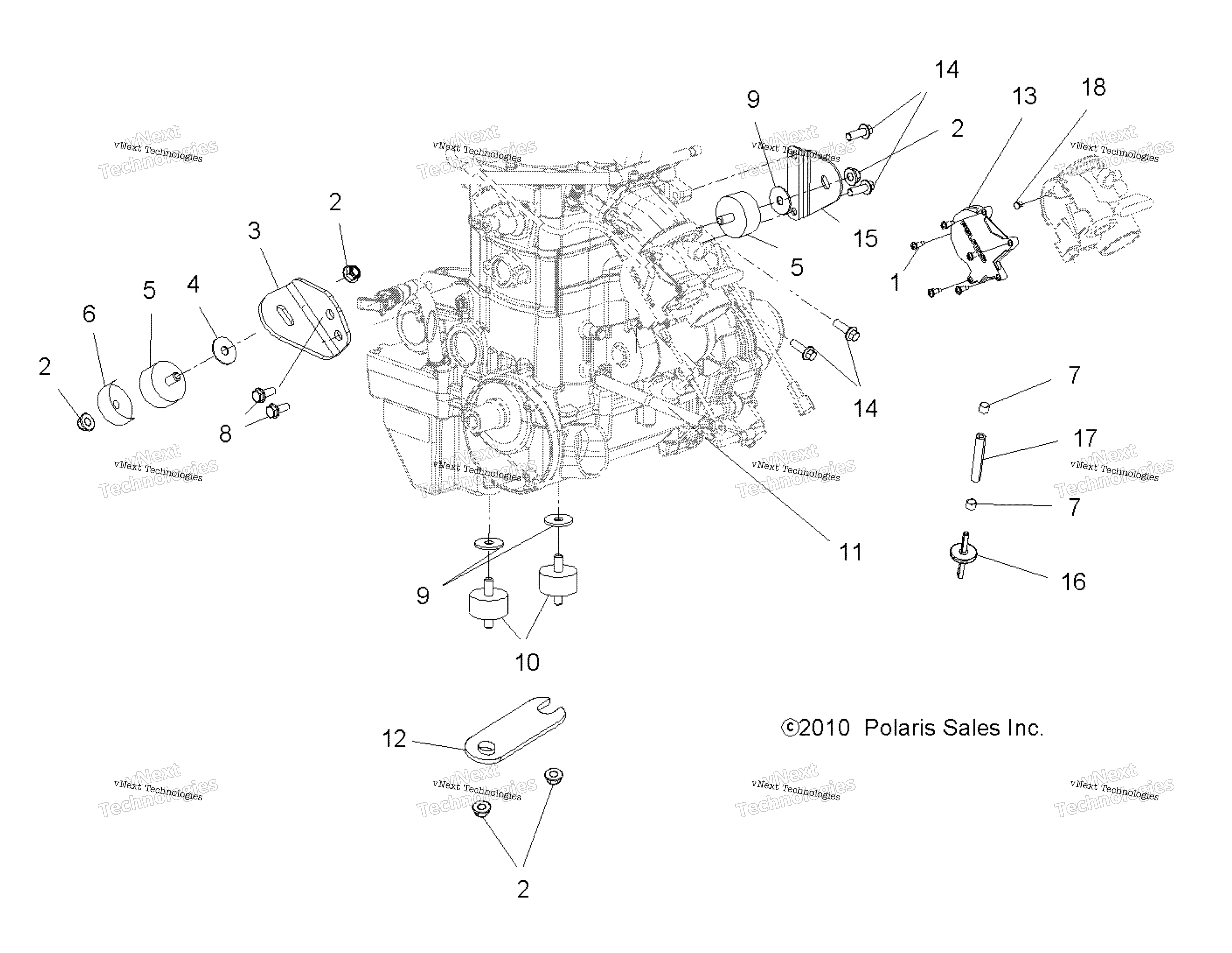

Схема двигателя, крепления для SPORTSMAN FOREST 800 (A12MH76FF)
Схема
Детали
Номер
Наименование детали
Цена
1
SHOULDER SCREW art. 3131515
По запросу
2
NUT art. 7547108
По запросу
3
MOUNT-ENGINE,FRONT,TWIN,PLTD art. 5254432
По запросу
4
Шайба Polaris art. 7555823
от 683 ₽
5
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
6
BRKT-TORQUE STOP PLTD art. 5245043
По запросу
7
HOSE CLAMP art. 7080307
По запросу
8
BOLT-3/8-16X7/8 HEX FLANGE GR5 art. 7518364
По запросу
9
WASHER-.475X1.25X.190 FL-Y art. 7556468
По запросу
10
Подушка двигателя Polaris art. 3022076
от 3 833 ₽
11
CABLE-BLK (BATTERY/FRAME)COM art. 4011139
По запросу
12
FRAME SUPPORT STRAP, MEDIUM GLO art. 5224658-067
По запросу
13
O-RING COVER AND ASSEMBLY art. 1202578
По запросу
14
SCREW art. 7516734
По запросу
15
BRKT-MOUNT,ENGINE,TOP,PLTD art. 5250318
По запросу
16
CHECK VALVE art. 7052038
По запросу
17
3/16 EPDM HOSE, 153 CM art. 8450113-153
По запросу
18
GUIDE CABLE art. 3130543
По запросу
