модель 2012 года
- Модель Sportsman 850 Touring
- Код модели SPORTSMAN TOURING EPS 850 (A12DN8EAF/EAH/EAR/EAW)

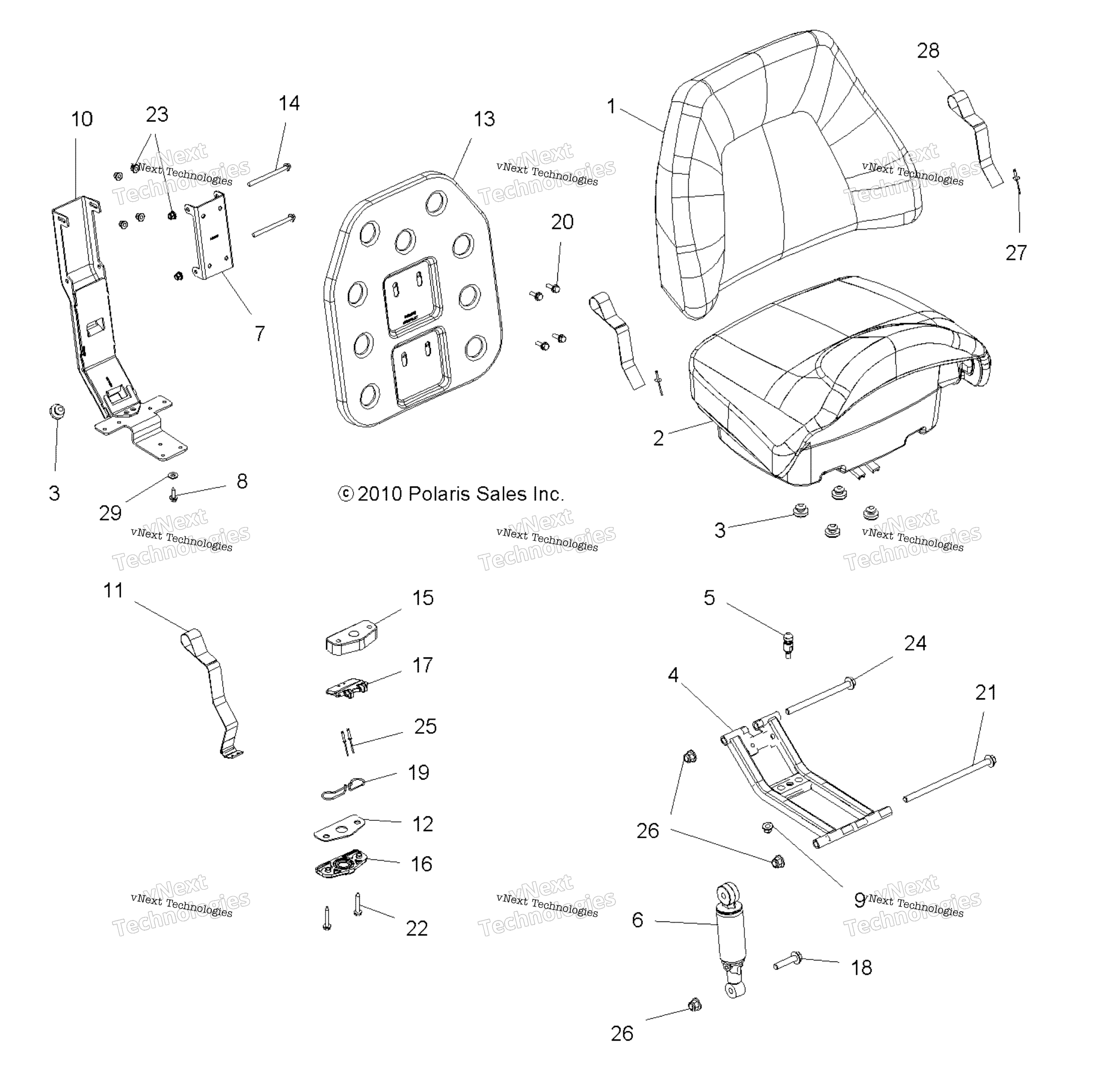

Схема body, Passenger сиденье Bottom & сиденье Back для SPORTSMAN TOURING EPS 850 (A12DN8EAF/EAH/EAR/EAW)
Схема
Детали
Номер
Наименование детали
Цена
1
PASSENGER SEAT COVER ASSEMBY, B art. 2684113
По запросу
1
ASM-SEAT,PASSENGER,BACK [Incl. Cover, Foil] art. 2684898
По запросу
2
SEAT COVERING, GLOSS BLACK art. 2684331-070
По запросу
2
PASSENGER SEAT ASM BOTTOM GLOSS [Incl. Cover, 3,27,28] art. 2684991-070
По запросу
3
BUMPER, SHORT, RUBBER art. 5412067
По запросу
4
WELD-PIVOT,SEAT FRAME,BLK art. 1016837-329
По запросу
5
LATCH PLUNGER art. 7519251
По запросу
6
ASM-SHOCK SEAT art. 1542870
По запросу
7
BRKT-SEAT BACK,PIVOT,BLK art. 5253184-329
По запросу
8
Винт Polaris art. 7512232
от 116 ₽
9
Гайка Polaris art. 7542343
от 310 ₽
10
SUPPORT SEAT BACK WELD, GS BLK art. 1017011-067
По запросу
11
ASM-STRAP,SEAT LATCH art. 2684439
По запросу
12
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
PLATE-SEAT BACK,SUPPORT,E-COAT art. 5251351-329
По запросу
14
SCR-M6X1,85MM,FLANGE art. 7518407
По запросу
15
Корпус замка основания сиденья Polaris art. 5437119
По запросу
16
Крышка пластины замка опоры сиденья Polaris art. 5437120
По запросу
17
Крышка замка сиденья Polaris art. 5437121
По запросу
18
HEX HEAD FLANGE BOLT, 10 MM X 4 art. 7518531
По запросу
19
Пружина замка сиденья Polaris art. 7081466
По запросу
20
SCREW art. 7516822
По запросу
21
SCR-HXFL-M10X1.5X190 8.8 ZOD art. 7519040
По запросу
22
SCR-1/4-20X1.50-HX/TAP-R,MAG art. 7518418
По запросу
23
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
24
SCR-HXFL-M10X1.5X140 8.8 ZOD art. 7519041
По запросу
25
POP RIVET art. 7621224
По запросу
26
Гайка M10X1.5 Polaris art. 7547313
от 326 ₽
27
RIVET art. 7621479
По запросу
28
PASSENGER STRAP art. 2684650
По запросу
29
FLAT WASHER art. 7558301
По запросу
