модель 2012 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 INTL (A12EA32FA)

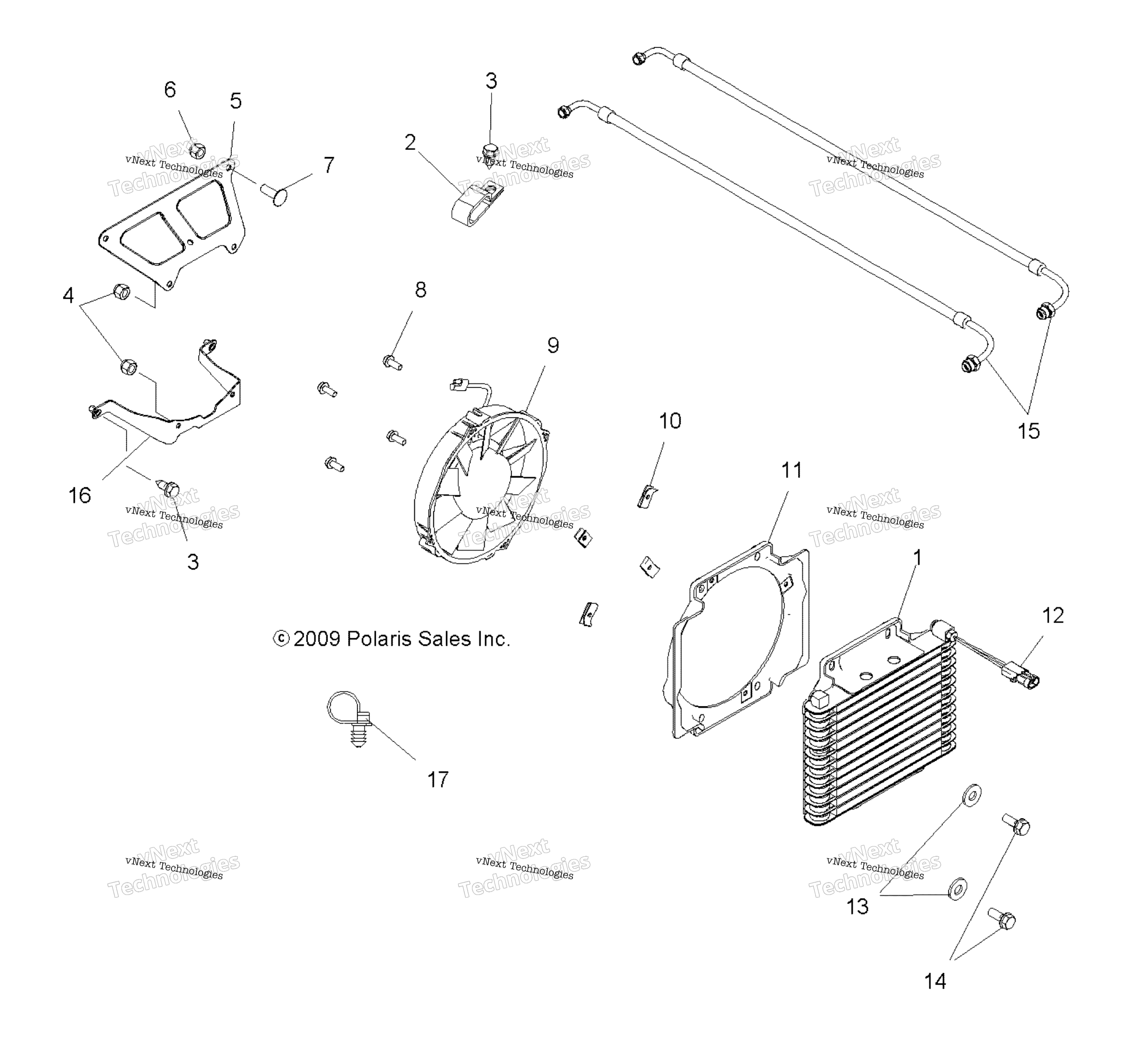

Схема двигателя, системы охлаждения для TRAIL BOSS 330 INTL (A12EA32FA)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL COOLER art. 1240524
По запросу
2
CLAMP-DBL TUBE,.562 VNLCOATED art. 7081364
По запросу
3
SCREW art. 7517386
По запросу
4
NYLOK NUT art. 7542122
По запросу
5
BRKT-OIL COOLER,UPPER,BLK art. 5253470-329
По запросу
6
Гайка Polaris art. 7542153
По запросу
7
Винт Polaris art. 7512232
от 116 ₽
8
SCREW art. 7517659
По запросу
9
FAN MOTOR ASSEMBLY art. 2410534
По запросу
10
CLIP,U art. 7670111
По запросу
11
FAN SHROUD art. 5438242
По запросу
12
SWITCH-FAN ON,HOT LIGHT art. 4012510
По запросу
13
FLAT WASHER art. 7558301
По запросу
14
BOLT art. 7512247
По запросу
15
COOLER HOSE, THREADED, 90 DEGRE art. 5413650
По запросу
16
BRKT-OIL COOLER,LOWER,BLK art. 5253367-067
По запросу
17
TREE STRAP MOUNT CABLE TIE art. 7081334
По запросу
Другие схемы модели
Двигатель, система охлаждения
