модель 2013 года
- Модель Sportsman 500 EFI
- Код модели SPORTSMAN FOREST 500 (A13MH50FF/FJ/FU)

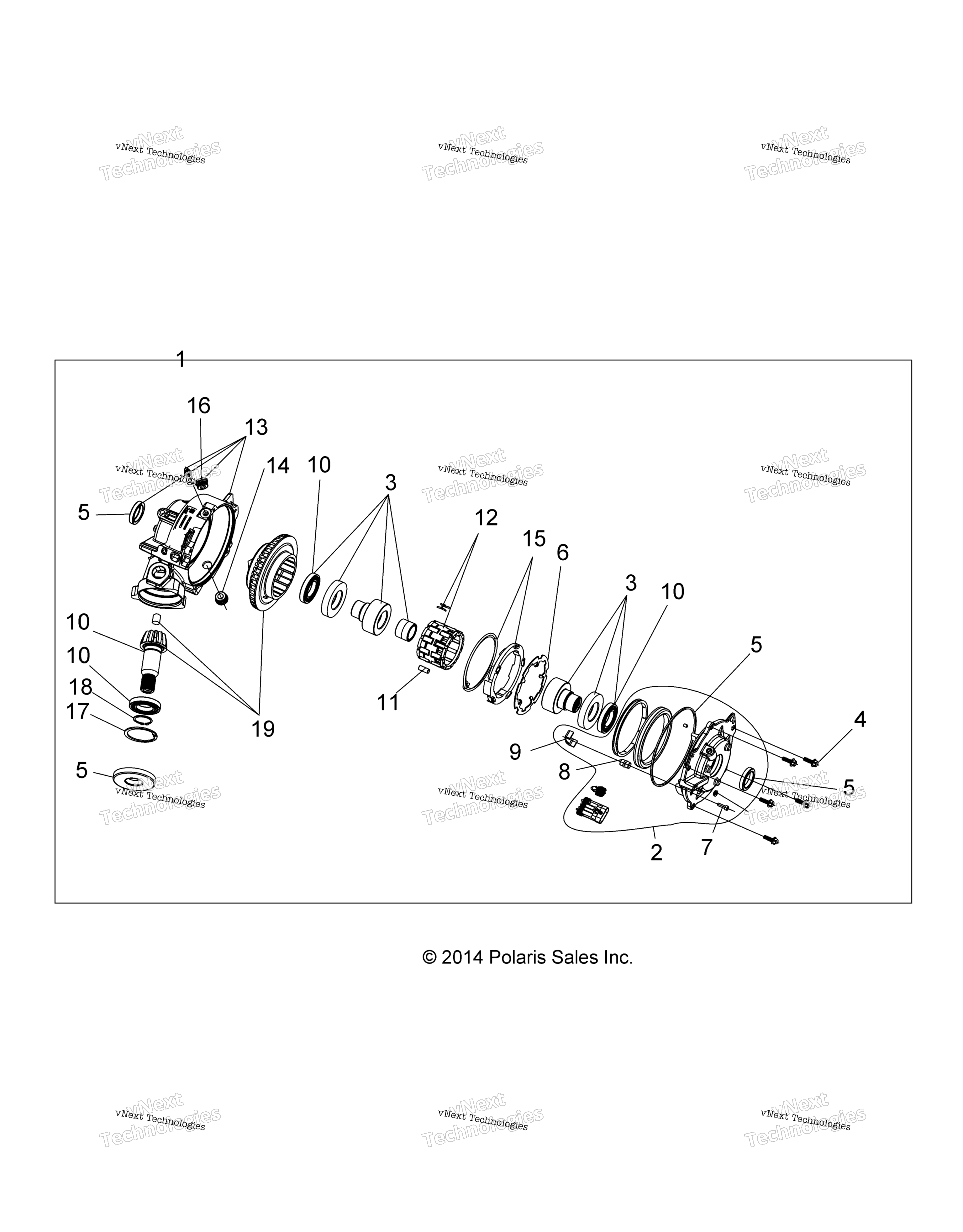

Схема трансмиссии, переднего редуктора для SPORTSMAN FOREST 500 (A13MH50FF/FJ/FU)
Схема
Детали
Номер
Наименование детали
Цена
1
12 POCKET GEARCASE ASSEMBLY, FR [Incl. All] art. 1333393
По запросу
2
ASM-COVER,OUTPUT [Incl. Connector Assembly, Output Cover, Plastic Clip, Thrust Button Asm., 4wd Coil, Thrust Plate, O-Ring, Grommet, Screw, Oil Seal, Dowel Pins, Heat Shrink Tubing] art. 3236663
По запросу
3
Хаб переднего редуктора Polaris art. 3236672
По запросу
4
KIT-FASTENER [Incl. Screws] art. 3235469
По запросу
5
Комплект сальников переднего редуктора Polaris art. 3236669
По запросу
6
Пластина сепаратора переднего редуктора Polaris art. 3234407
По запросу
7
Set, Screw art. -------
По запросу
8
Asm., Thrust Button art. -------
По запросу
9
Plate, Thrust art. -------
По запросу
10
Подшипник Polaris art. 3234390
от 4 788 ₽
11
Комплект роликов сепаратора переднего редуктора Polaris art. 3234393
По запросу
12
Сепаратор переднего редуктора Polaris art. 3235262
По запросу
12
Сепаратор переднего редуктора Polaris art. 3234907
от 43 900 ₽
13
GEARCASE ASSEMBLY [Incl. Gearcase, Bushing, Garlock Bearing, Fill Plug, Vent Tube, Oil Seal] art. 3235471
По запросу
14
Пробка сливная переднего редуктора Polaris art. 3234412
По запросу
15
Пружинное кольцо Polaris art. 3234908
от 13 545 ₽
16
Пробка контрольная заливная Polaris art. 3233942
По запросу
17
RING-RETAINING,INTRNL,5000-218 art. 3234416
По запросу
18
EXTERNAL RETAINING RING, BOW art. 3235177
По запросу
19
PINION GEAR ASSEMBLY [Incl. Ring Gear Sub Asm., Pinion Gear, Dowel Pin][Incl. 10,17,18] art. 3235472
По запросу
