модель 2013 года
- Модель Sportsman 850
- Код модели SPORTSMAN XP 850 (A13ZN85AA/AQ/AZ)

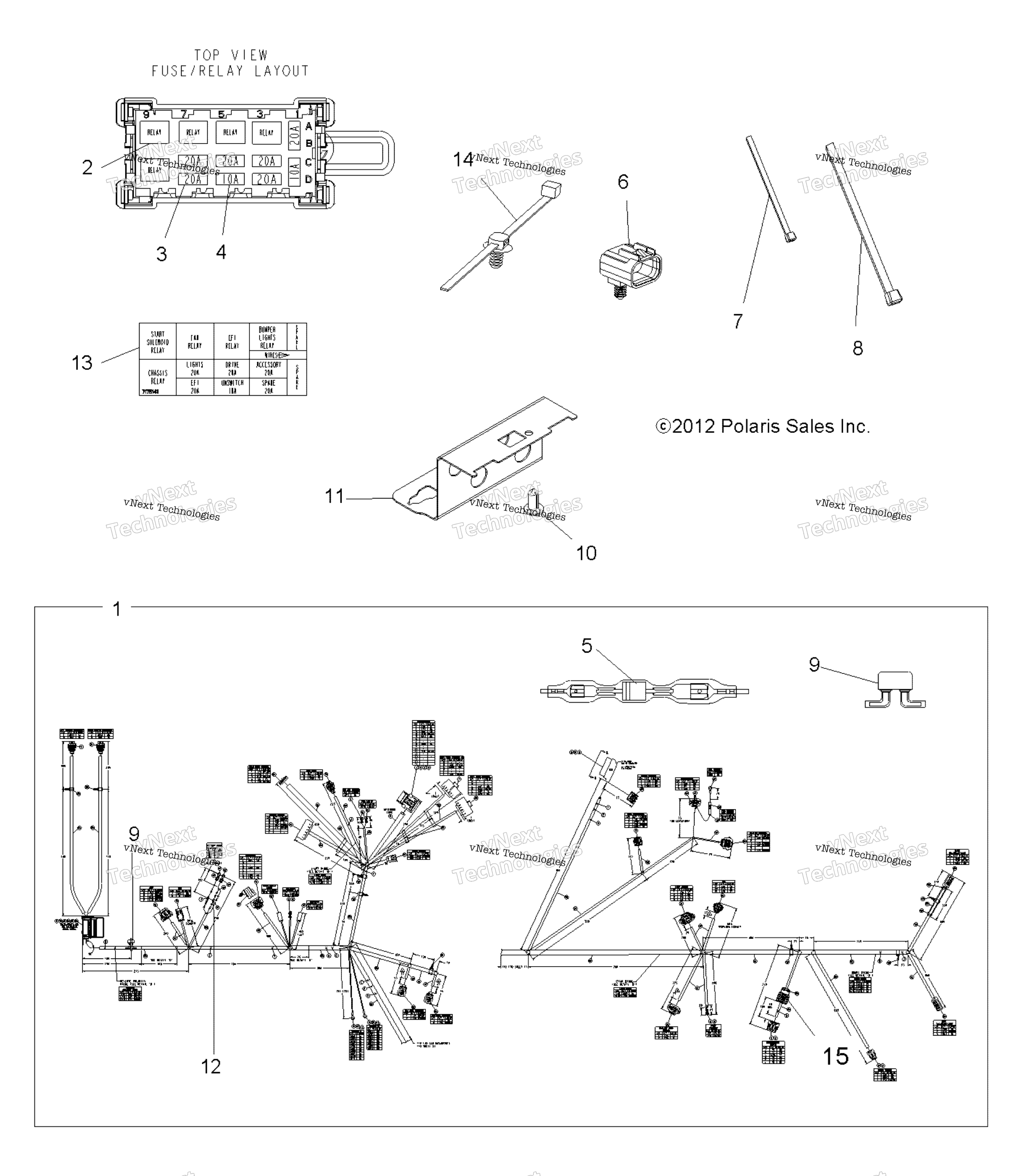

Схема электрооборудования, жгута проводов для SPORTSMAN XP 850 (A13ZN85AA/AQ/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER-RELAY/FUSE CENTER art. 5438758
По запросу
1
THROTTLE POSITION SENSOR HARNES art. 2878498
По запросу
1
HARNESS-MAIN,850 [Incl. 1-6,9,12-13, All Kits, Cover] art. 2412430
По запросу
2
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
3
FUSE, 20 AMP art. 4012811
По запросу
4
FUSE, 10 AMP art. 2434016
По запросу
5
Диод Polaris art. 2411035
По запросу
6
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
7
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 4 шт.
Подписаться
8
CABLE TIE, 11 IN art. 7080492
По запросу
9
Реле 20А, 2 ножки Polaris art. 2410881
от 10 406 ₽
10
FASTNER-PUSH-ON CLIP,.250 art. 7670125
По запросу
11
BRKT-FUSE BLOCK art. 5253502
По запросу
12
FUSIBLE LINK KIT, 1.0 MM art. 2202670
По запросу
12
FUSIBLE LINK KIT, 0.8 MM art. 2202607
По запросу
13
LABEL-FUSE BOX,850 art. 7175141
По запросу
14
ROUTING CLIP art. 7081496
По запросу
15
RESISTOR MODULE art. 4014055
По запросу
