модель 2013 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 (A13EA32AA)

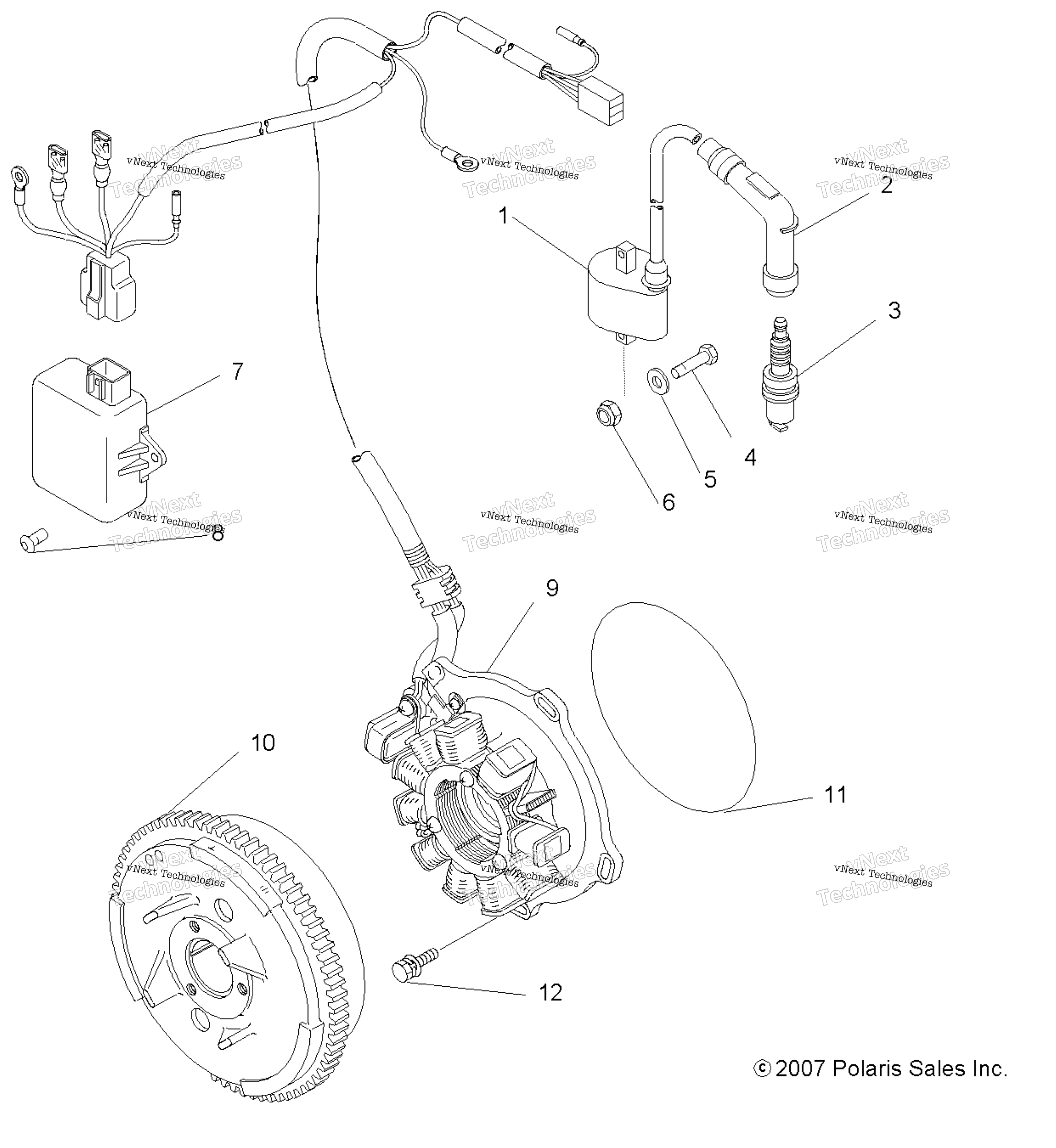

Схема электрооборудования, зажигания System для TRAIL BOSS 330 (A13EA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
IGNITION COIL ASSEMBLY [Incl. 2] art. 3087036
По запросу
2
SPARK PLUG CAP art. 3087037
По запросу
3
Свеча зажигания Polaris art. 3070172
от 550 ₽
4
BOLT art. 7512007
По запросу
5
WASHER art. 7571602
По запросу
6
NUT, NYLOK 10-24 Y art. 7541925
По запросу
7
CAPACITOR DISCHARGE IGNITION SY art. 3088209
По запросу
8
SCR-#10-24 5/8 TOP R TH TX Y art. 7518284
По запросу
9
PLATE ASSEMBLY [Incl. Pulse Coil] art. 3090278
По запросу
10
FLYWHEEL WITH RING GEAR art. 3087251
По запросу
11
O-RING art. 3084978
По запросу
12
BOLT AND WASHER ASSEMBLY art. 3081657
По запросу
