модель 2014 года
- Модель Scrambler 850
- Код модели SCRAMBLER 850 XP HO/EPS (A14GH85AD/EAI)

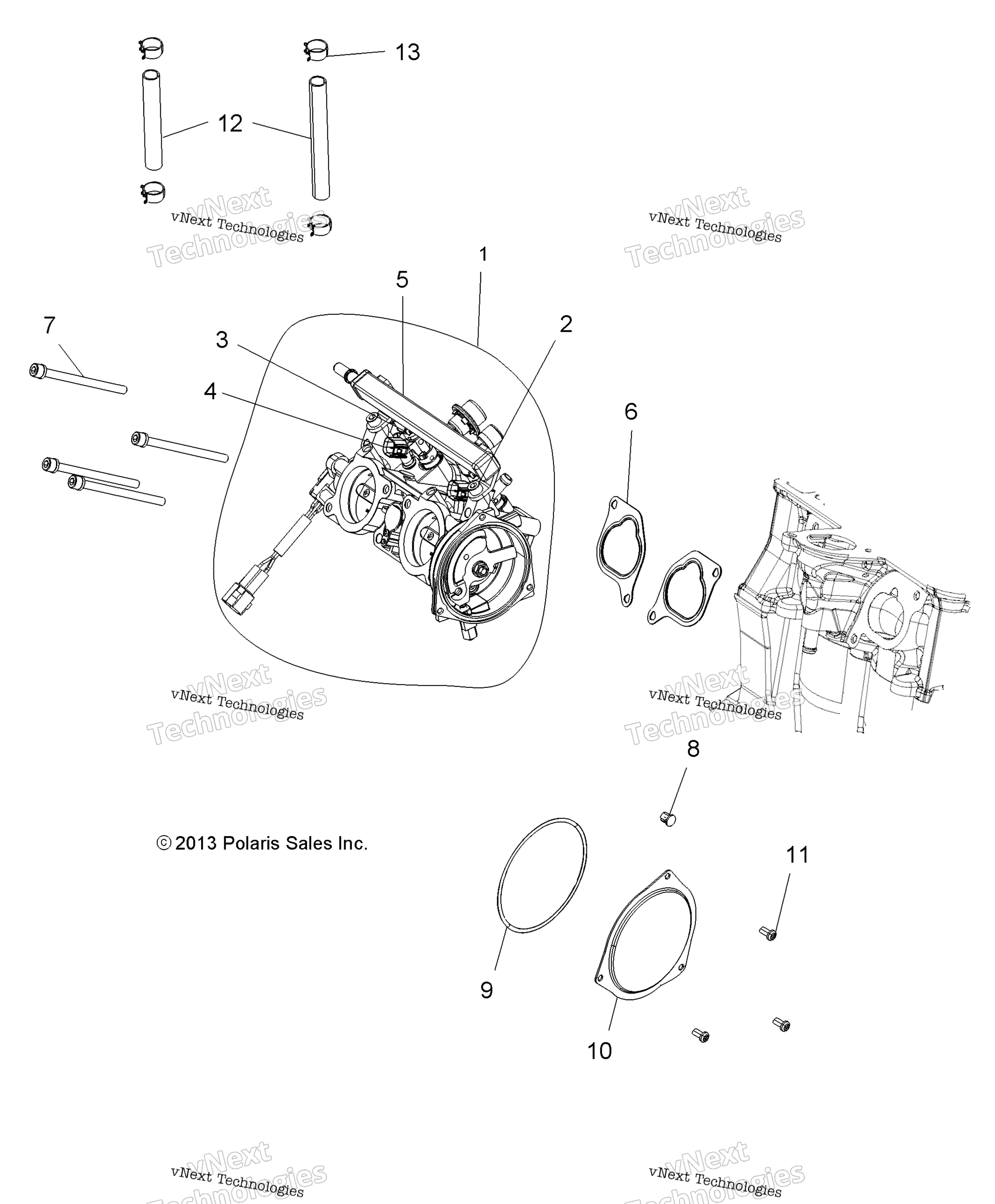

Схема двигателя, дроссельного узла для SCRAMBLER 850 XP HO/EPS (A14GH85AD/EAI)
Схема
Детали
Номер
Наименование детали
Цена
1
THROTTLE BODY ASSEMBLY [INCL. 1-5, SENSORS] art. 1205497
По запросу
2
BOLT-FUEL RAIL art. 3131716
По запросу
3
INJECTOR CLIP art. 3131725
По запросу
4
Форсунка топливная Polaris art. 1203568
По запросу
5
ASM., FUEL RAIL art. -------
По запросу
6
Прокладка дросселя Polaris art. 5814296
По запросу
7
SCR-SHSEMS-M6X1.0X80 8.8 ZOD art. 5137620
По запросу
8
GUIDE CABLE art. 3130543
По запросу
9
O-RING THROTTLE CAM COVER art. 5413599
По запросу
10
COVER-THROTTLE CAM art. 5252518
По запросу
11
SCR-M4X0.7X8MM TX art. 7519292
По запросу
12
FUEL HSE-5/16 DP SAE J30R9 SVC art. 8450123-153
По запросу
13
HOSE CLAMP art. 7080534
По запросу
