модель 2014 года
- Модель Sportsman 570 EFI
- Код модели SPORTSMAN 570 EFI EPS (A14MH5EAA/EAC/EAJ)

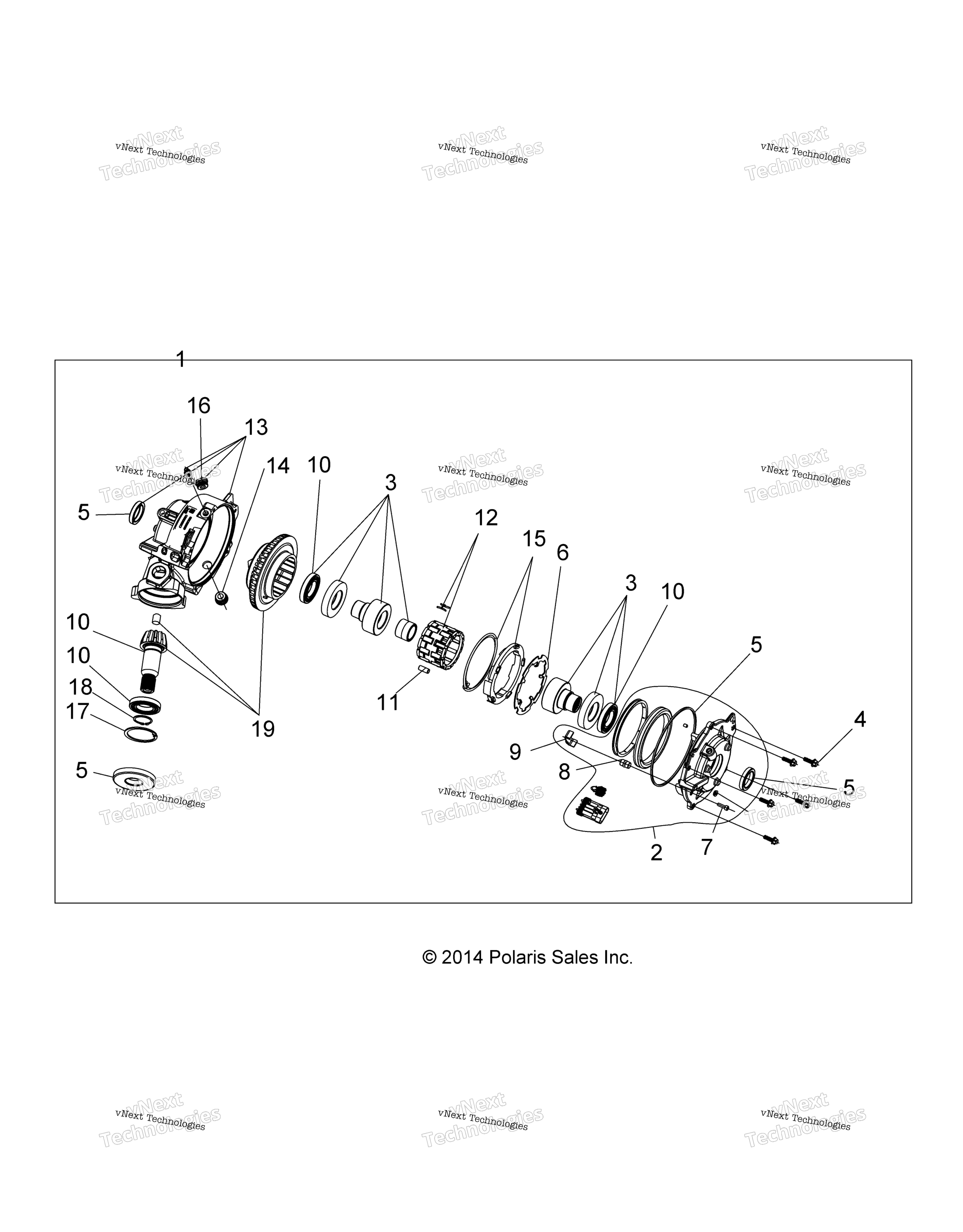

Схема трансмиссии, переднего редуктора для SPORTSMAN 570 EFI EPS (A14MH5EAA/EAC/EAJ)
Схема
Детали
Номер
Наименование детали
Цена
1
12 POCKET GEARCASE ASSEMBLY, FR [INCL. ALL] art. 1333393
По запросу
2
ASM-COVER,OUTPUT [INCL. CONNECTOR ASSEMBLY, OUTPUT COVER, PLASTIC CLIP, THRUST BUTTON ASM., 4WD COIL, THRUST PLATE, O-RING, GROMMET, SCREW, OIL SEAL, DOWEL PINS, HEAT SHRINK TUBING] art. 3236663
По запросу
3
Хаб переднего редуктора Polaris art. 3236672
По запросу
4
KIT-FASTENER [INCL. SCREWS] art. 3235469
По запросу
5
Комплект сальников переднего редуктора Polaris art. 3236669
По запросу
6
Пластина сепаратора переднего редуктора Polaris art. 3234407
По запросу
7
SET, SCREW art. -------
По запросу
8
ASM., THRUST BUTTON art. -------
По запросу
9
PLATE, THRUST art. -------
По запросу
10
Подшипник Polaris art. 3234390
от 4 788 ₽
11
Комплект роликов сепаратора переднего редуктора Polaris art. 3234393
По запросу
12
Сепаратор переднего редуктора Polaris art. 3235262
По запросу
12
Сепаратор переднего редуктора Polaris art. 3234907
от 43 900 ₽
13
GEARCASE ASSEMBLY [INCL. GEARCASE, BUSHING, GARLOCK BEARING, FILL PLUG, VENT TUBE, OIL SEAL] art. 3235471
По запросу
14
Пробка сливная переднего редуктора Polaris art. 3234412
По запросу
15
Пружинное кольцо Polaris art. 3234908
от 13 545 ₽
16
Пробка контрольная заливная Polaris art. 3233942
По запросу
17
RING-RETAINING,INTRNL,5000-218 art. 3234416
По запросу
18
EXTERNAL RETAINING RING, BOW art. 3235177
По запросу
19
PINION GEAR ASSEMBLY [INCL. RING GEAR SUB ASM., PINION GEAR, DOWEL PIN][INCL. 10,17,18] art. 3235472
По запросу
