модель 2015 года
- Модель Scrambler 850
- Код модели SCRAMBLER 850 EU (A15SVA85FD)

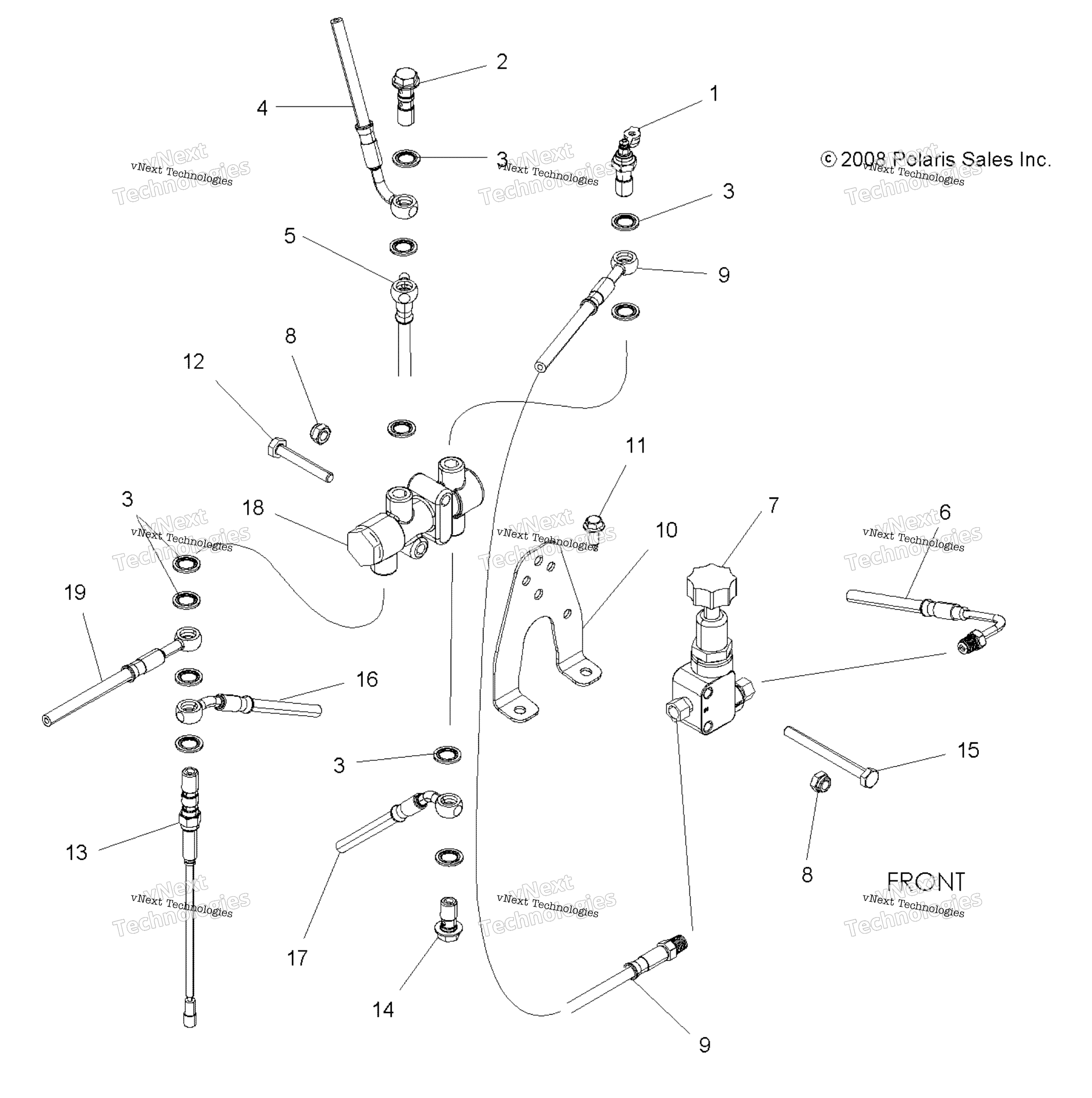

Схема brakes, клапан System для SCRAMBLER 850 EU (A15SVA85FD)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT-BANJO 10MMX1.25 W/BLEEDER art. 1911112
По запросу
2
BANJO DOUBLE BOLT, 10 MM X 1.25 art. 1911194
По запросу
3
Шайба-сальник Polaris art. 5413212
По запросу
4
LINE-HAND TO DIST art. 1911452
По запросу
5
AUXILIARY BRAKE LINE, COMMON,RE art. 1911659
По запросу
6
SERVICE BRAKE LINE, REAR, COMMO art. 1911660
По запросу
7
REDUCING BRAKE VALVE art. 1911109
По запросу
8
NYLOK NUT art. 7542122
По запросу
9
LINE-BRAKE, J/B TO P/VALVE,NPT art. 1911200
По запросу
10
BRKT-JUNCTION BLOCK art. 5252667
По запросу
11
BOLT-M6X1.0X15,HXFLG,TAP/R-OD art. 7518513
По запросу
12
BOLT art. 7512130
По запросу
13
DOUBLE BANJO SWITCH, 10 MM X 1. art. 4012484
По запросу
14
BANJO BOLT, 10 MM X 1.00 art. 1910499
По запросу
15
BOLT art. 7517451
По запросу
16
LINE, FRONT, LEFT art. 1911454
По запросу
17
LINE-FOOT TO DIST art. 1911453
По запросу
18
BLOCK-DIST,BRAKE,LONG PISTON art. 1911185
По запросу
19
Шланг тормозной передний правый Polaris art. 1911455
По запросу
