модель 2017 года
- Модель Sportsman 570 Touring
- Код модели SPORTSMAN TOURING 570 EFI/EPS (A17SDA57A1/L2/E57A2)

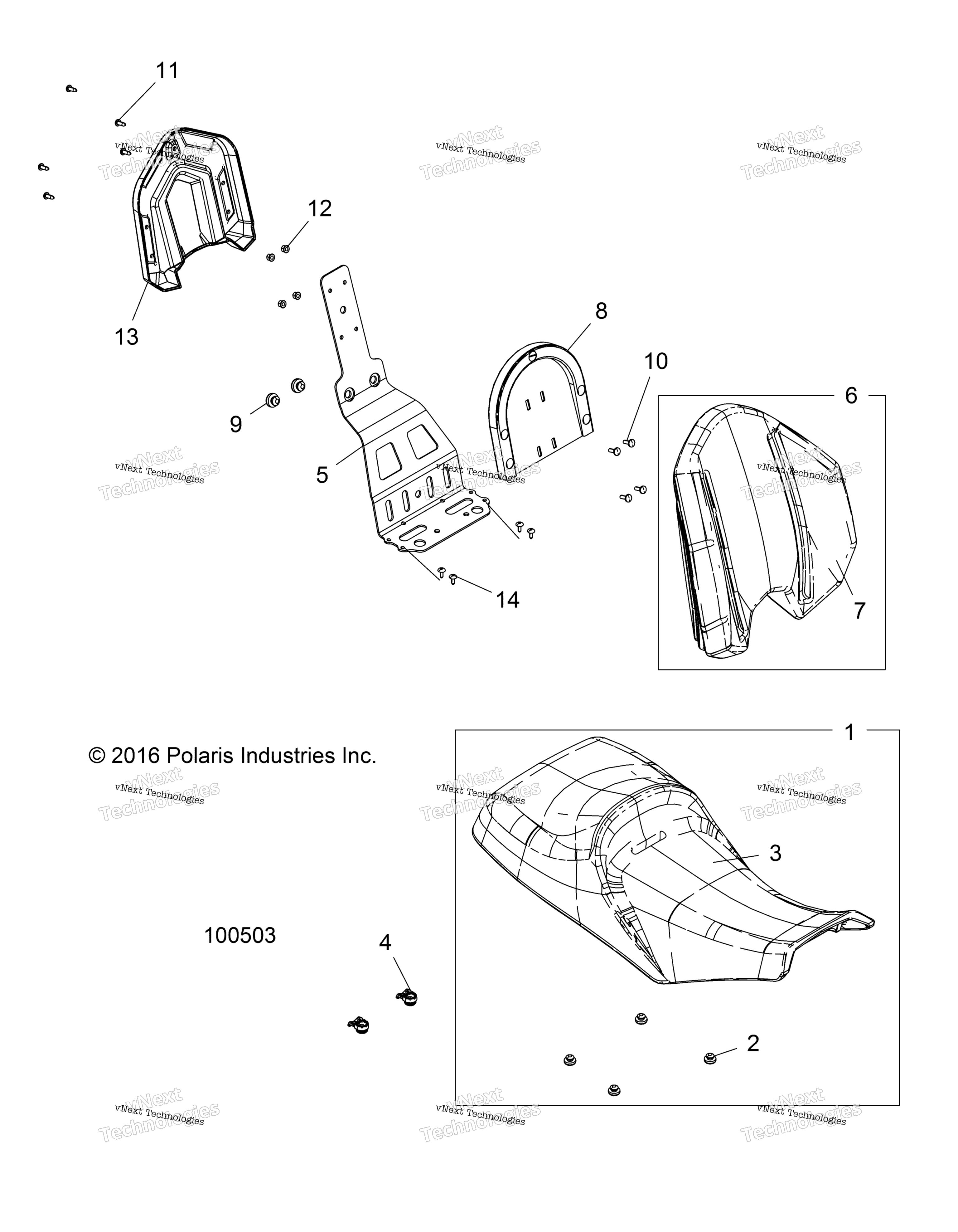

Схема кузова, сиденья для SPORTSMAN TOURING 570 EFI/EPS (A17SDA57A1/L2/E57A2)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT ASSEMBLY, OPERATOR, TOURIN [INCL. 1-3] art. 2685589
По запросу
2
BUMPER, SHORT, RUBBER art. 5412067
По запросу
3
ASM-COVER,SEAT,TRG,WHITE DECAL art. 2685590
По запросу
4
SEAT LATCH GROMMET art. 5415539
По запросу
5
SEAT BACK SUPPORT WELD, GS BLK [A1][A2] art. 1020037-067
По запросу
5
SEAT BACK SUPPORT WELD, MATTE B [L2] art. 1020037-458
По запросу
6
SEAT BACK CUSHION ASSEMBLY [INCL. 6,7] art. 2687328
По запросу
7
SEAT COVER ASSEMBLY, BACK, TOUR art. 2687329
По запросу
8
TUBE WELD, SEAT BACK, TOUR, BLA art. 1022582-329
По запросу
9
BUMPER, SHORT, RUBBER art. 5412067
По запросу
10
CARRIAGE BOLT art. 7512193
По запросу
11
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
12
Гайка Polaris art. 7542153
По запросу
13
SEAT BACK COVER, HDPE art. 5453291
По запросу
14
Болт 1/4-20 X .75 TORX Polaris art. 7518280
По запросу
