модель 2020 года
- Модель Sportsman 570 EFI
- Код модели SPORTSMAN 570 EPS EU TRACTOR ZUGLOF (A20SEF57C1/SC1/C2/C5/C9/CK/CY/F1/F2)

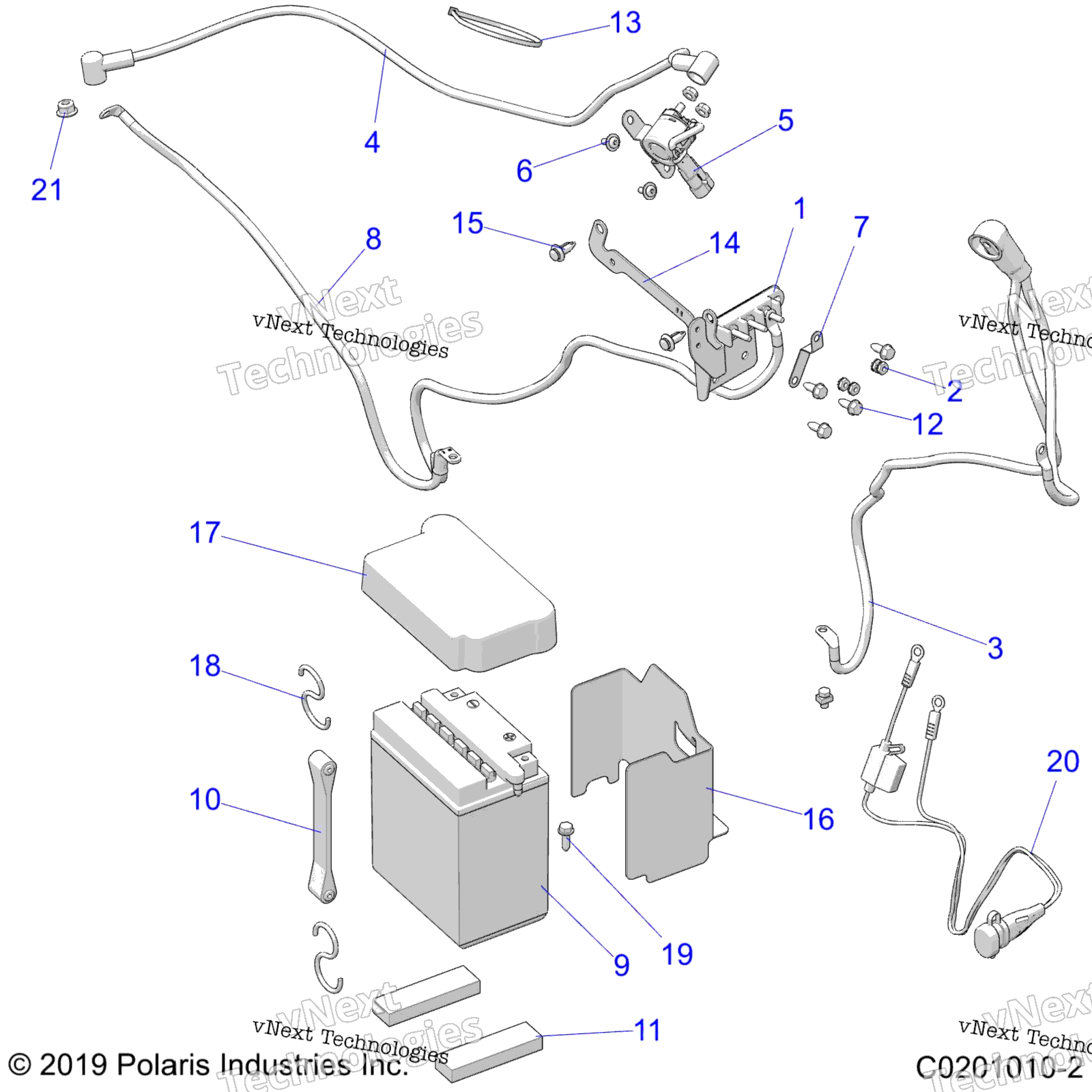

Схема электрооборудования, аккумулятора A20sef57c1/S57c1/C2/C5/C9/Ck/Cy/F1/F2 для SPORTSMAN 570 EPS EU TRACTOR ZUGLOF (A20SEF57C1/SC1/C2/C5/C9/CK/CY/F1/F2)
Схема
Детали
Номер
Наименование детали
Цена
0
BATTERY KIT BOLT [NOT ILLUSTRATED] art. 2202213
По запросу
1
TERMINAL BLOCK, 3 POST art. 4011892
По запросу
2
NUTS-10-32 KEPS art. 7547341
По запросу
3
CABLE-BATT,6GA,RD,BATT/SOL/TB art. 4014935
По запросу
4
INSUL.CABLE SOL. [USE W/4014424-750] art. 5410346
По запросу
4
CABLE-BATT,6GA,RD,FLAT,FLAT,M6 art. 4014424-750
По запросу
5
STARTER SOLENOID art. 4012001
от 990 ₽
6
SCREW art. 7512084
По запросу
7
STRAP-GROUND art. 5260167
По запросу
8
CABLE-BATT,6GA,BK,BAT/START/TB art. 4014936
По запросу
9
BATTERY, 14AH, 190 CCA art. 4018695
По запросу
10
BATTERY HOLD DOWN STRAP art. 5412499
По запросу
11
FOAM-COVER art. 5813265
По запросу
12
HEX FLANGE SCREW, 6 MM X 1.0 MM [FROM 11/15/2019] art. 7519121
По запросу
12
SCREW [QTY 6 TO 11/15/2019][QTY 2 FROM 11/15/2019] art. 7517386
По запросу
13
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 3 шт.
Подписаться
14
BRKT-FUSE BLOCK [FROM 11/15/2019] art. 5269848
По запросу
14
BRKT-FUSE BLOCK [TO 11/15/2019] art. 5269271
По запросу
15
Клипса Polaris art. 7661855
По запросу
16
BATTERY GUARD BRACKET art. 5259571
По запросу
17
Крышка АКБ Polaris art. 5431769
По запросу
18
Крючок ремня АКБ Polaris art. 7010032
от 326 ₽
19
Винт Polaris art. 7512232
от 116 ₽
20
PLUG-HARNESS BATTERY CHARGE art. 2415060
По запросу
21
NYLOK NUT [QTY 4 TO 11/15/2019][QTY 2 FROM 11/15/2019] art. 7546703
По запросу
21
NYLOCK FLANGE NUT, 6 MM [FROM 11/15/2019] art. 7547274
По запросу
