модель 2020 года
- Модель Sportsman 570 Touring
- Код модели SPORTSMAN TOURING 570 EPS/LATIN (A20SDA57A5/L4/E57A4/B4)

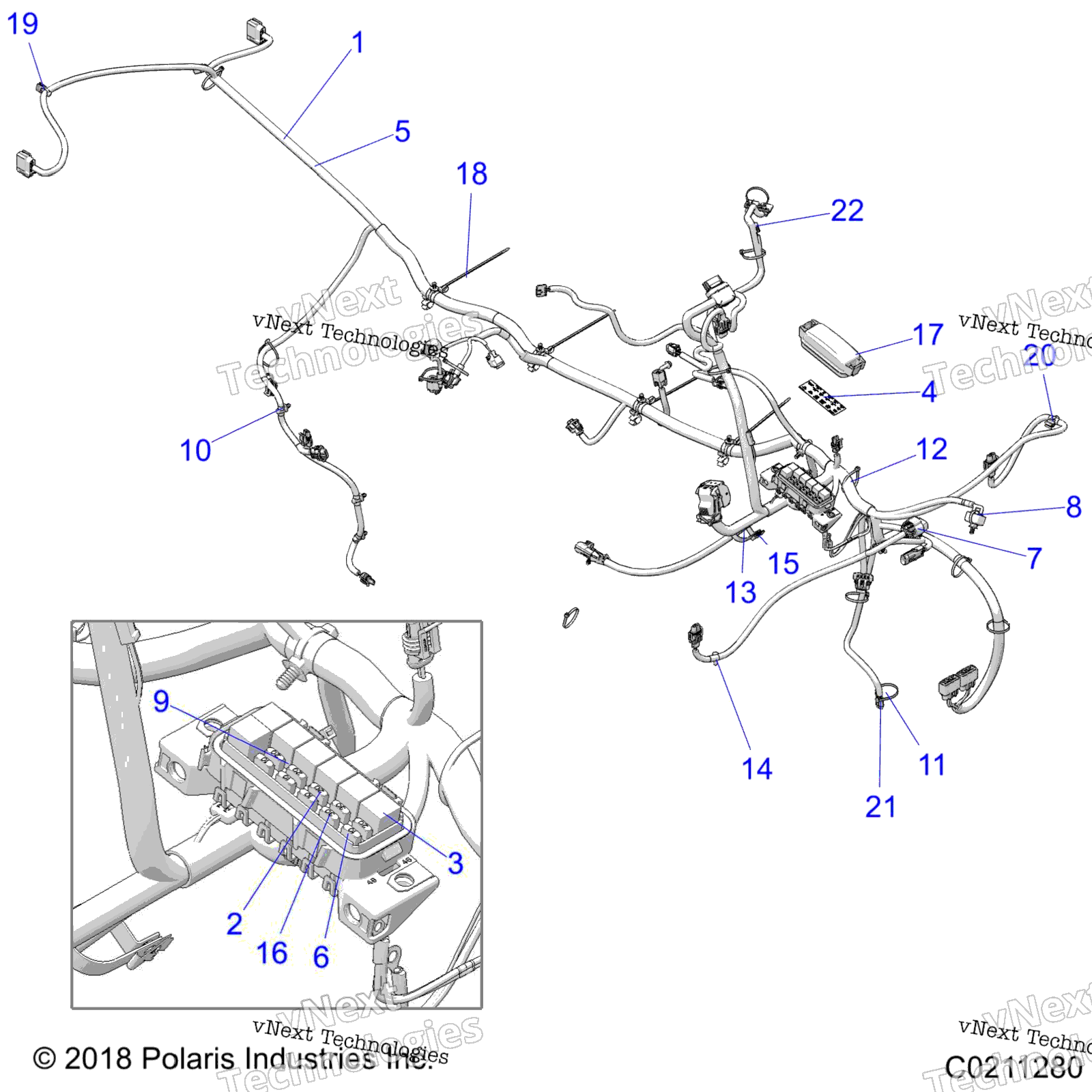

Схема электрооборудования, жгута проводов /Le для SPORTSMAN TOURING 570 EPS/LATIN (A20SDA57A5/L4/E57A4/B4)
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS-MAIN,SPMN 570 TOUR EPS [A4] art. 2414894
По запросу
1
MAIN HARNESS, SPORTSMAN 570 TOU [A5][L4] art. 2414895
По запросу
1
HARNESS-MAIN,SPMN 570,TRG,EVAP [B4] art. 2415050
По запросу
1
MAIN HARNESS, SPORTSMAN 570 TOU [LE] art. 2414893
По запросу
2
FUSE, 20 AMP art. 4012811
По запросу
3
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
4
LABEL-FUSE BOX art. 7300006
По запросу
5
Диод Polaris art. 2411035
По запросу
6
FUSE, 10 AMP art. 2434016
По запросу
7
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
8
SEALED CIRCUIT BREAKER, 15 AMP art. 2411086
По запросу
9
DIODE-6 AMP art. 2410000
По запросу
10
ROUTING CLIP art. 7081496
По запросу
11
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 8 шт.
Подписаться
12
TIE CABLE, 14 IN art. 7080761
По запросу
13
CLAMP,HOSE 1.375,VNL ECOATED art. 7080908
По запросу
14
Винт Polaris art. 7512232
от 116 ₽
15
SPEED NUT [A5][A4][L4] art. 7670057
По запросу
16
MAIN FUSE, 30 AMP art. 2434015
По запросу
17
SEAL FUSE CENTER art. 5415598
По запросу
17
FUSEBOX COVER art. 4015011
По запросу
18
CLIP-MOD OMEGA,1X12MM OD HOSE art. 7082593
По запросу
19
CABLE TIE STRAP WITH EDGE CLIP art. 7081808
По запросу
20
HARNESS CLIP EDGE art. 7081890
По запросу
21
CONNECTOR-CAP,WINCH CONTACTOR art. 4014891
По запросу
22
CONNECTOR-CAP,WINCH SWITCH art. 4014890
По запросу
