модель 2023 года
- Модель Sportsman 570
- Код модели SPORTSMAN 570 EPS-EBS DAA 49S (A23SHE57AL/AS/BL/BS)

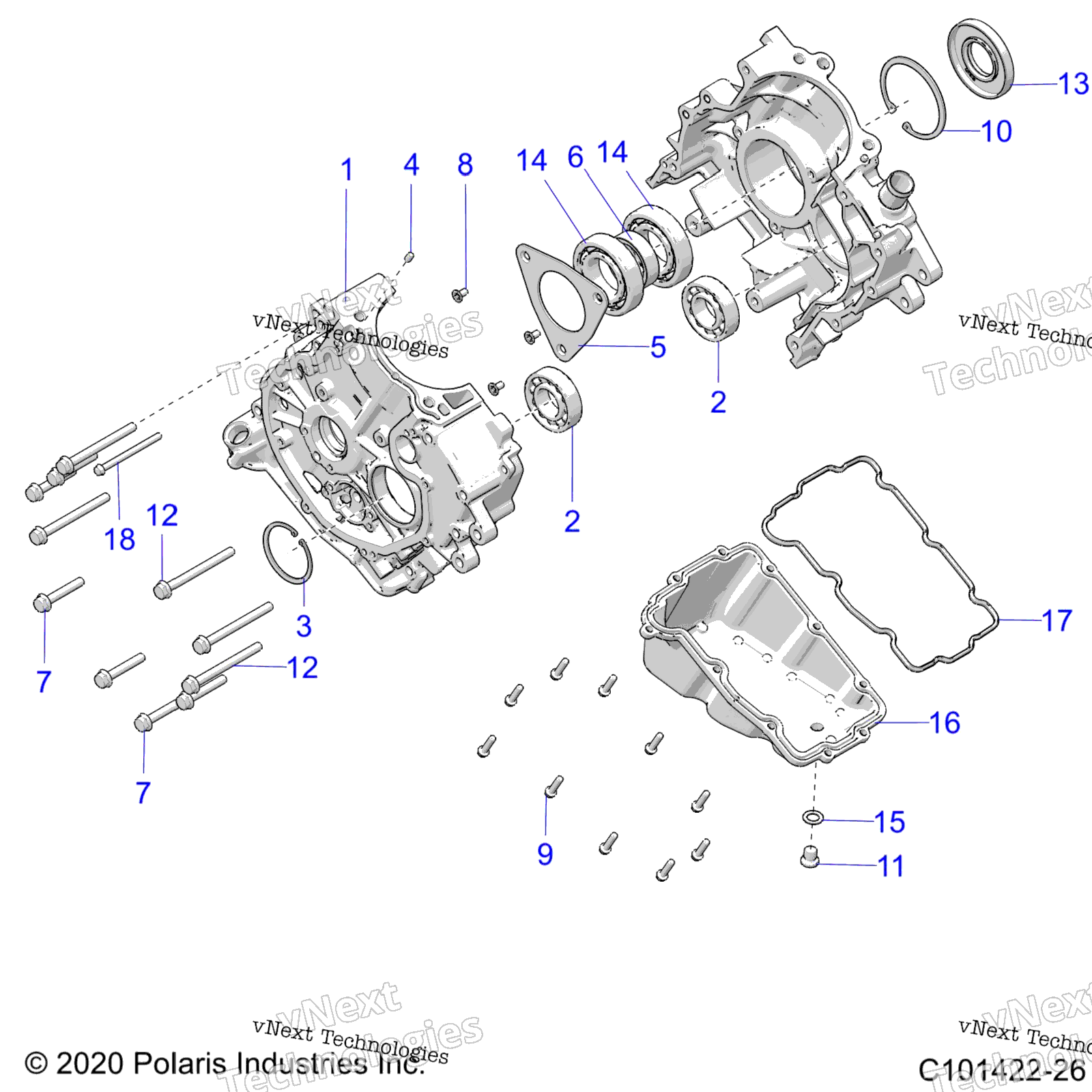

Схема двигателя, картера для SPORTSMAN 570 EPS-EBS DAA 49S (A23SHE57AL/AS/BL/BS)
Схема
Детали
Номер
Наименование детали
Цена
1
K-CRANKCASE 3024039 [INCL. 7, CASES, BREATHER PIPE] art. 2209888
По запросу
2
Подшипник Polaris art. 3514426
от 2 100 ₽
2
BEARING-BALL,30X62X16 [FRM 1/15/2023] art. 3515827
По запросу
3
RING-RTNG,DHO-62 art. 7710681
По запросу
4
PIN-DOWEL,M6X10 [BL][BS] art. 5143560
По запросу
4
DOWEL PIN, 6 MM X 10 MM [AL][AS] art. 5132835
По запросу
5
BEARING RETAINER PLATE art. 5256915
По запросу
6
SPACER-BRG,MACH [FRM 1/20/2023] art. 5144728
По запросу
7
SCR-M8X1.25X50 art. 7520105
По запросу
8
Болт Polaris art. 7517598
По запросу
9
Болт M6X1.0X25, 10.9 Polaris art. 7519754
По запросу
10
RING-SNAP,80X2.5 art. 7710660
По запросу
11
Пробка сливная M12x1,5 Polaris art. 7052306
от 1 901 ₽
12
SCREW, 8 MM X 1.25 MM X 90 MM art. 7520104
По запросу
13
Сальник коленвала Polaris art. 3610171
от 7 000 ₽
14
BEARING-BALL 40X80X18 DG NCAGE [FRM 1/15/2023] art. 3515831
По запросу
14
Подшипник Polaris art. 3514389
По запросу
15
Уплотнительная шайба Polaris art. 5812232
от 578 ₽
16
Поддон двигателя Polaris 5138327 art. 5143696
По запросу
17
Прокладка поддона двигателя Polaris art. 5414626
По запросу
18
SCR-HXFLG,M6X1.0X80 art. 7520115
По запросу
