модель 2023 года
- Модель Sportsman 570 Touring
- Код модели SPORTSMAN TOURING 570 (A23SDA57A5/E57A4)

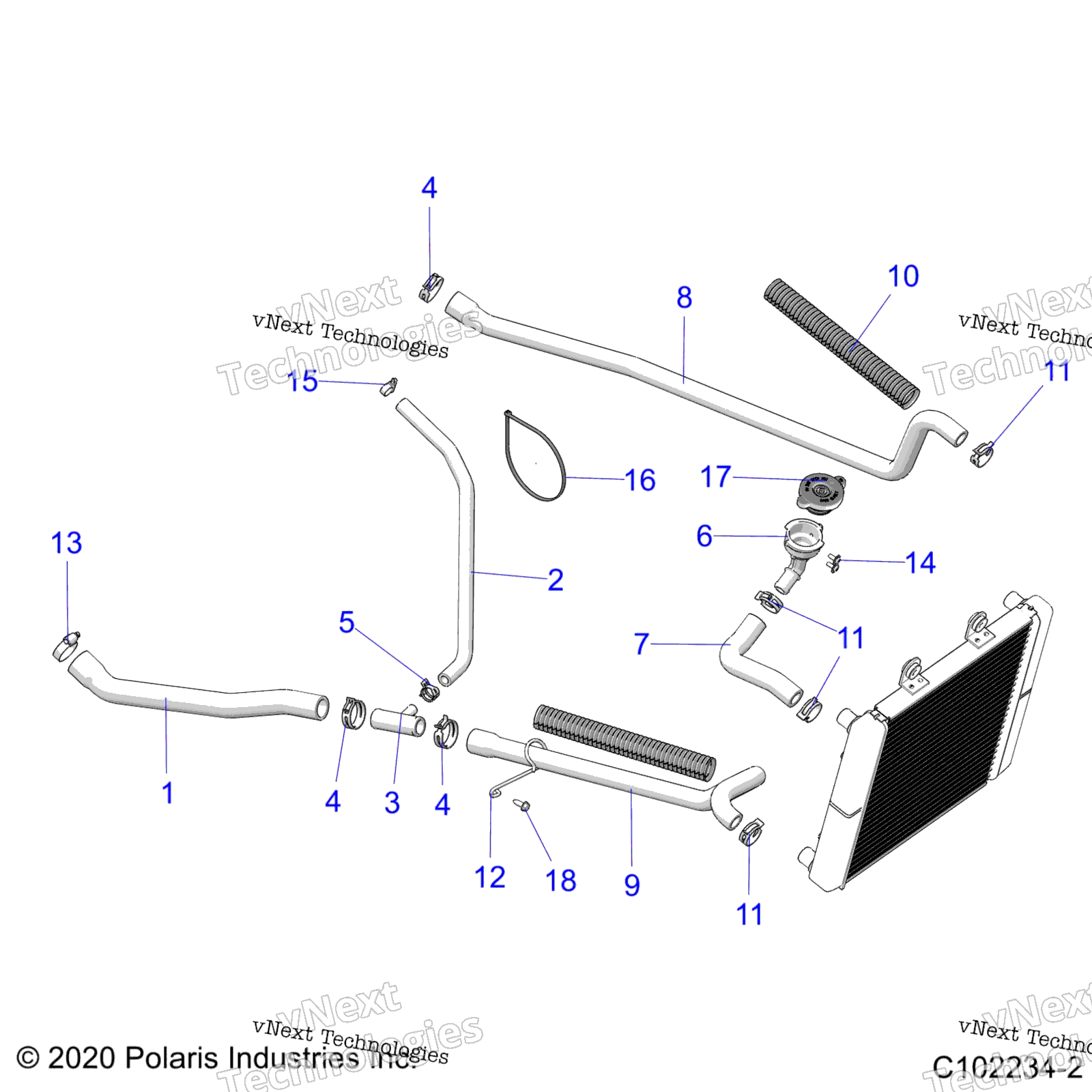

Схема двигателя, охлаждения System, Hoses для SPORTSMAN TOURING 570 (A23SDA57A5/E57A4)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE HOSE, LOWER art. 5414805
По запросу
2
FORMED BYPASS HOSE art. 5416771
По запросу
3
TEE CONNECTOR, 1 X 1 X 0.5 art. 7052530
По запросу
4
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
5
CLAMP-HOSE,SPRING,20MM art. 7081719
По запросу
6
FILLER NECK art. 5412402
По запросу
7
FILLER NECK HOSE art. 5414228
По запросу
8
HOSE-RADIATOR,UPPER,TOURING art. 5417383
По запросу
9
RADIATOR HOSE, LOWER, TOURING art. 5414764
По запросу
10
FLEX CONDUIT art. 5521793-51
По запросу
11
SPRINGBAND CLAMP, 27/12, GREEN art. 7080841
По запросу
12
SPRING-COOLANT HOSE GUIDE art. 5342957
По запросу
13
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
14
SCREW art. 7512084
По запросу
15
HOSE CLAMP art. 7080474
По запросу
16
TIE CABLE, 14 IN art. 7080761
По запросу
17
Крышка системы охлаждения Polaris art. 1240508
По запросу
18
SCREW art. 7517386
По запросу
