модель 2002 года
- Модель Eiger 400
- Код модели LT-A400F

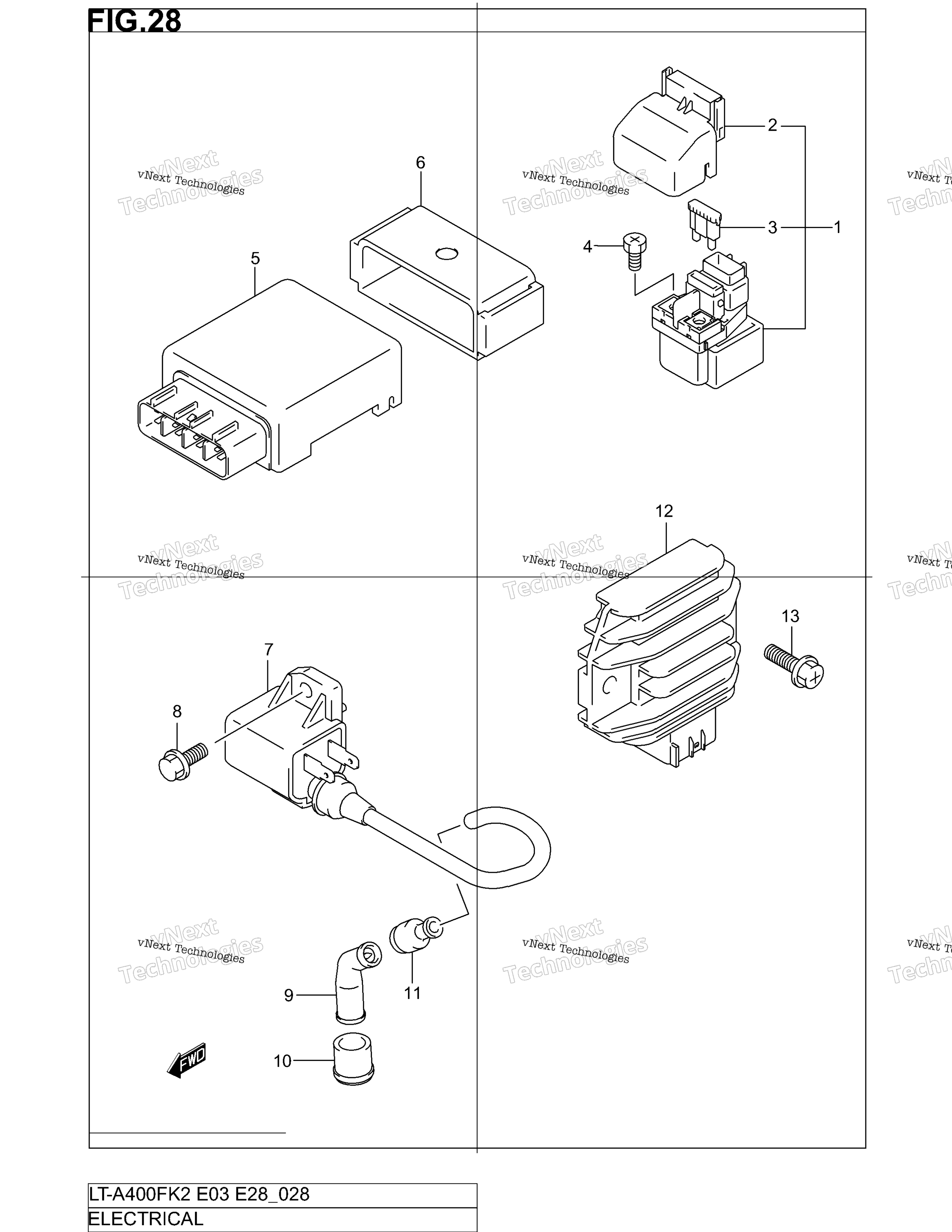

Схема электрооборудования для LT-A400F
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Suzuki 31800-03G00 art. 31800-03G00-000
По запросу
2
COVER, STARTER RELAY art. 31861-26E00-000
По запросу
3
FUSE, 30A art. 09481-30101-000
По запросу
4
BOLT, STG MOT TERM art. 09128-06013-000
По запросу
5
CDI UNIT art. 32900-38F40-000
По запросу
6
CUSHION, CDI art. 32980-38F00-000
По запросу
7
COIL ASSY, IGNITION art. 33410-41D20-000
По запросу
8
BOLT art. 01550-0616A-000
По запросу
9
CAP, SPARK PLUG art. 33510-43010-000
По запросу
10
Уплотнительное кольцо Suzuki art. 33541-44D00-000
от 420 ₽
11
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
12
RECTIFIER ASSY art. 32800-38F10-000
По запросу
13
BOLT art. 02162-0625A-000
По запросу
