модель 2003 года
- Модель Eiger 400
- Код модели LT-A400

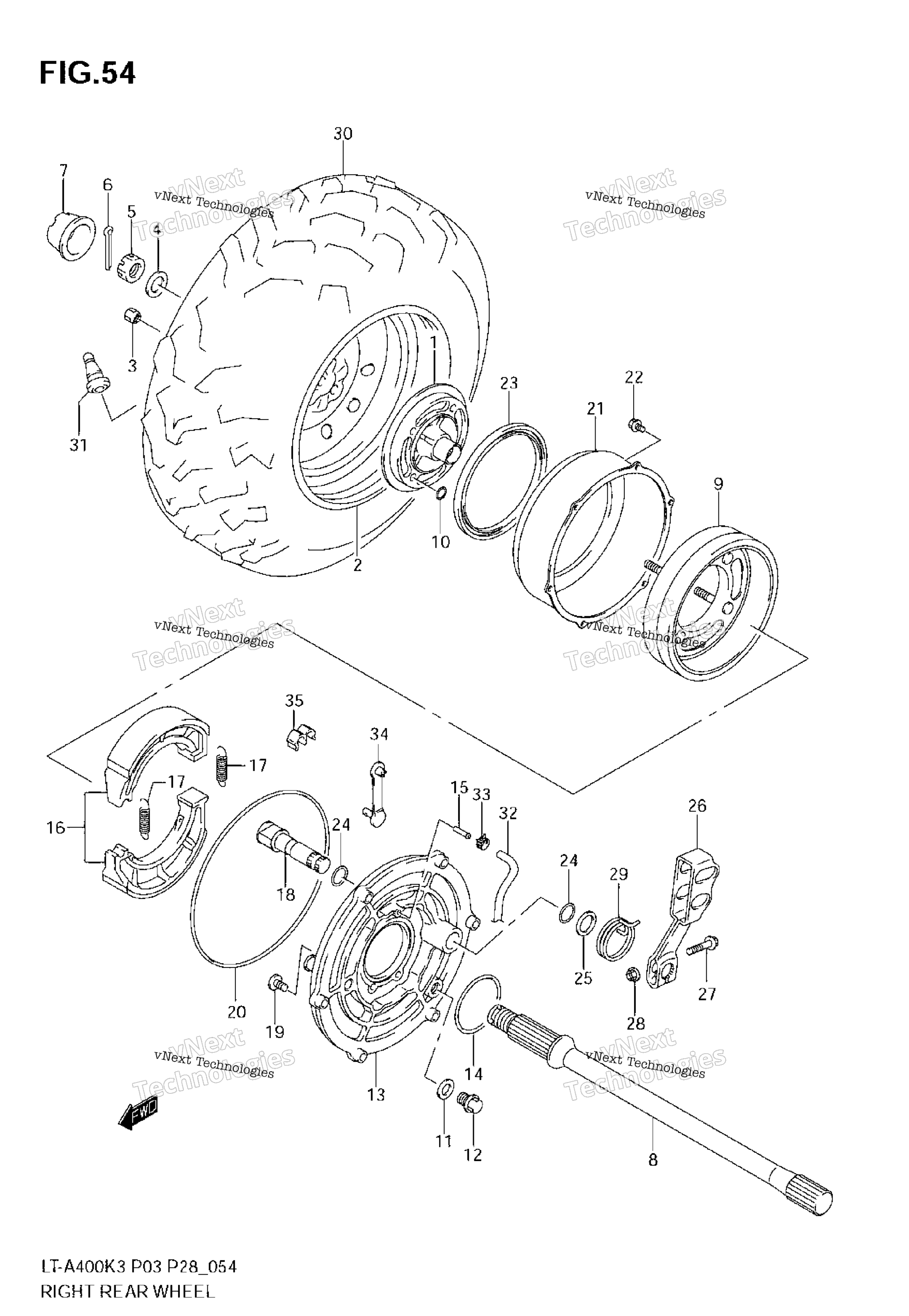

Схема заднего колеса (прав.) для LT-A400
Схема
Детали
Номер
Наименование детали
Цена
1
HUB, REAR WHEEL RH art. 64111-38F32-000
По запросу
2
RIM, REAR WHEEL (12X7.5AT) (SILVER) MODEL K3/K4/K5 art. 65310-38F40-291
По запросу
3
NUT art. 09140-10021-000
По запросу
4
Шайба сцепления Suzuki 09164-18004 art. 09164-18004-000
По запросу
4
WASHER MODEL K6/K7 art. 64723-38F00-000
По запросу
5
NUT, HUB %F.NO.5SAAK45K3X102000 art. 09141-18008-000
По запросу
5
Гайка ступицы Suzuki art. 09141-18010-000
По запросу
5
Гайка ступичная Suzuki 09141-20008 art. 09141-20008-000
от 2 900 ₽
6
COTTER PIN art. 04111-4040A-000
По запросу
7
Колпак колесного диска 54725-09F01 art. 54725-09F01-000
от 1 092 ₽
8
AXLE, REAR RH MODEL K3/K4/K5 art. 64711-38F20-000
По запросу
9
DRUM, BRAKE art. 64120-38F00-000
По запросу
10
Уплотнительное кольцо Suzuki art. 09280-10016-000
По запросу
11
Шайба Suzuki art. 09161-10007-000
По запросу
12
PLUG, DRAIN art. 09247-10008-000
По запросу
13
PANEL, BRAKE ANCHOR art. 64210-38F00-000
По запросу
14
O RING, PANEL art. 09280-63005-000
По запросу
15
UNION, PANEL art. 09364-04004-000
По запросу
16
SHOE SET, BRAKE art. 64400-38830-000
По запросу
17
SPRING, SHOE art. 55420-30000-000
По запросу
18
CAM, REAR BRAKE art. 64440-09F00-000
По запросу
19
BOLT, PANEL (8X18) art. 09106-08161-000
По запросу
20
O RING, PANEL art. 09280-00038-000
По запросу
21
COVER, REAR BRAKE art. 64123-38F00-000
По запросу
22
Болт Suzuki art. 01547-0612B-000
По запросу
23
DUST SEAL, DRUM COVER art. 64124-38F00-000
По запросу
24
O RING, CAM (15.9X19.7X2) art. 64443-18A00-000
По запросу
25
WASHER art. 09160-16033-000
По запросу
26
LEVER, BRAKE CAM art. 64451-09F00-000
По запросу
27
BOLT art. 01550-0635A-000
По запросу
28
NUT art. 08316-1006B-000
По запросу
29
SPRING, CAM LEVER art. 64484-38F00-000
По запросу
30
TIRE, REAR MODEL K3 art. 65110-03G30-000
По запросу
30
TIRE, REAR TYPE MAXXIS art. 65110-31G30-000
По запросу
31
VALVE ASSY, WHEEL RIM, TR412 art. 43130-24A00-000
По запросу
32
HOSE, BREATHER art. 09352-40706-00B
По запросу
33
CLIP, HOSE art. 09401-06405-000
По запросу
34
Зажим Suzuki art. 09407-03401-000
По запросу
35
CLIP, BRTHR HOSE & CABLE art. 09408-00200-000
По запросу
