модель 2003 года
- Модель Vinson 500
- Код модели LT-A500F

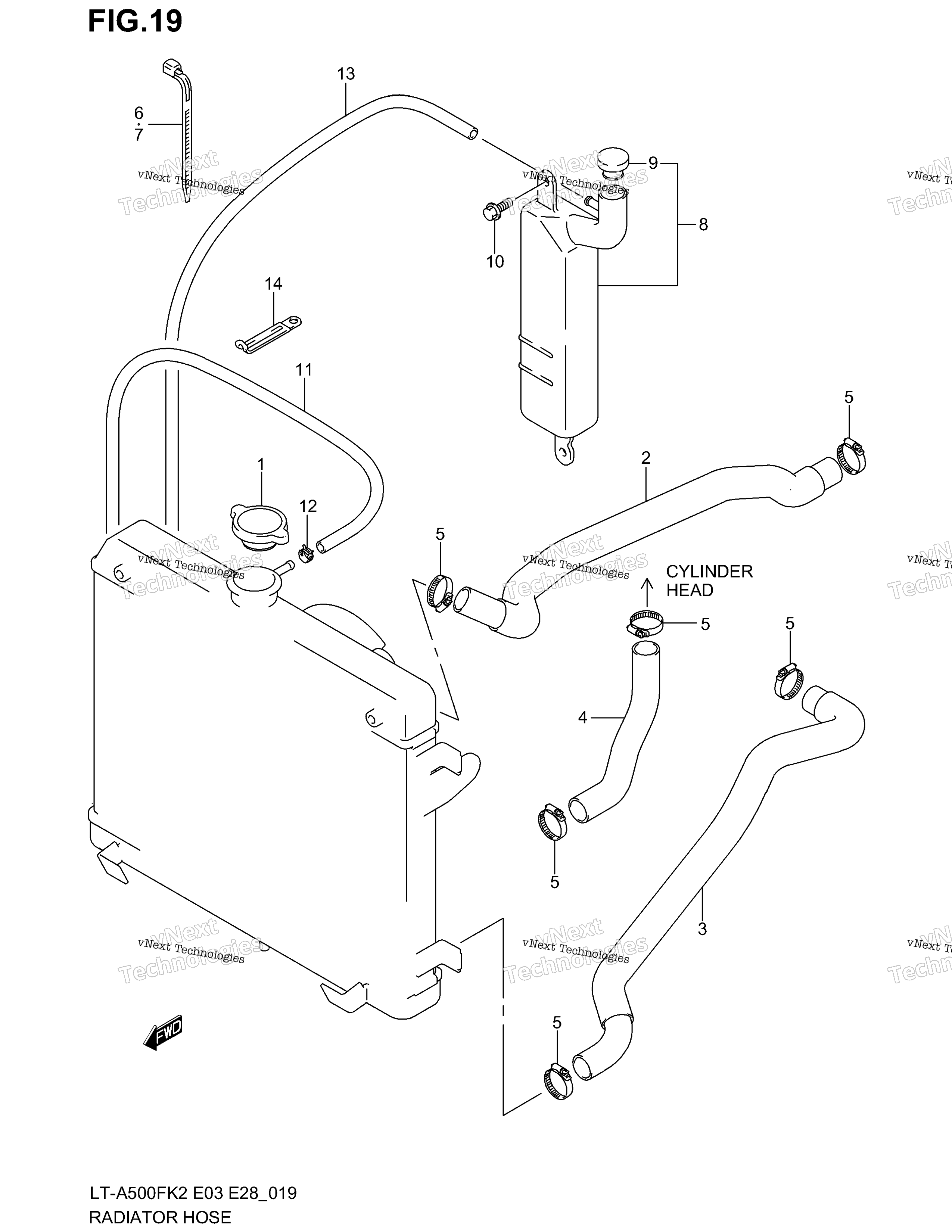

Схема шланга радиатора для LT-A500F
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка радиатора Suzuki art. 17730-08J00-000
от 3 728 ₽
2
HOSE, RADIATOR INLET art. 17851-03G00-000
По запросу
3
HOSE, RADIATOR OUTLET art. 17852-03G00-000
По запросу
4
HOSE, WATER PUMP OUTLET art. 17854-03G00-000
По запросу
5
CLAMP art. 09402-32511-000
По запросу
6
CLAMP, WATER HOSE NO.1 (L:235) art. 09407-25401-000
По запросу
7
CLAMP, WATER HOSE NO.2 (L:165) art. 09407-18402-000
По запросу
8
TANK ASSY, RESERVOIR Includes Item(s) 9 art. 17910-03G00-000
По запросу
9
Крышка расширительного бачка Suzuki art. 17932-12C00-000
По запросу
10
SCREW art. 09116-06168-000
По запросу
11
HOSE, INLET art. 17900-27810-000
По запросу
12
CLIP art. 09401-08411-000
По запросу
13
HOSE, OVERFLOW L:600!440 art. 09352-50901-600
По запросу
14
CLAMP art. 09404-06039-000
По запросу
