модель 2004 года
- Модель Eiger 400
- Код модели LT-A400F

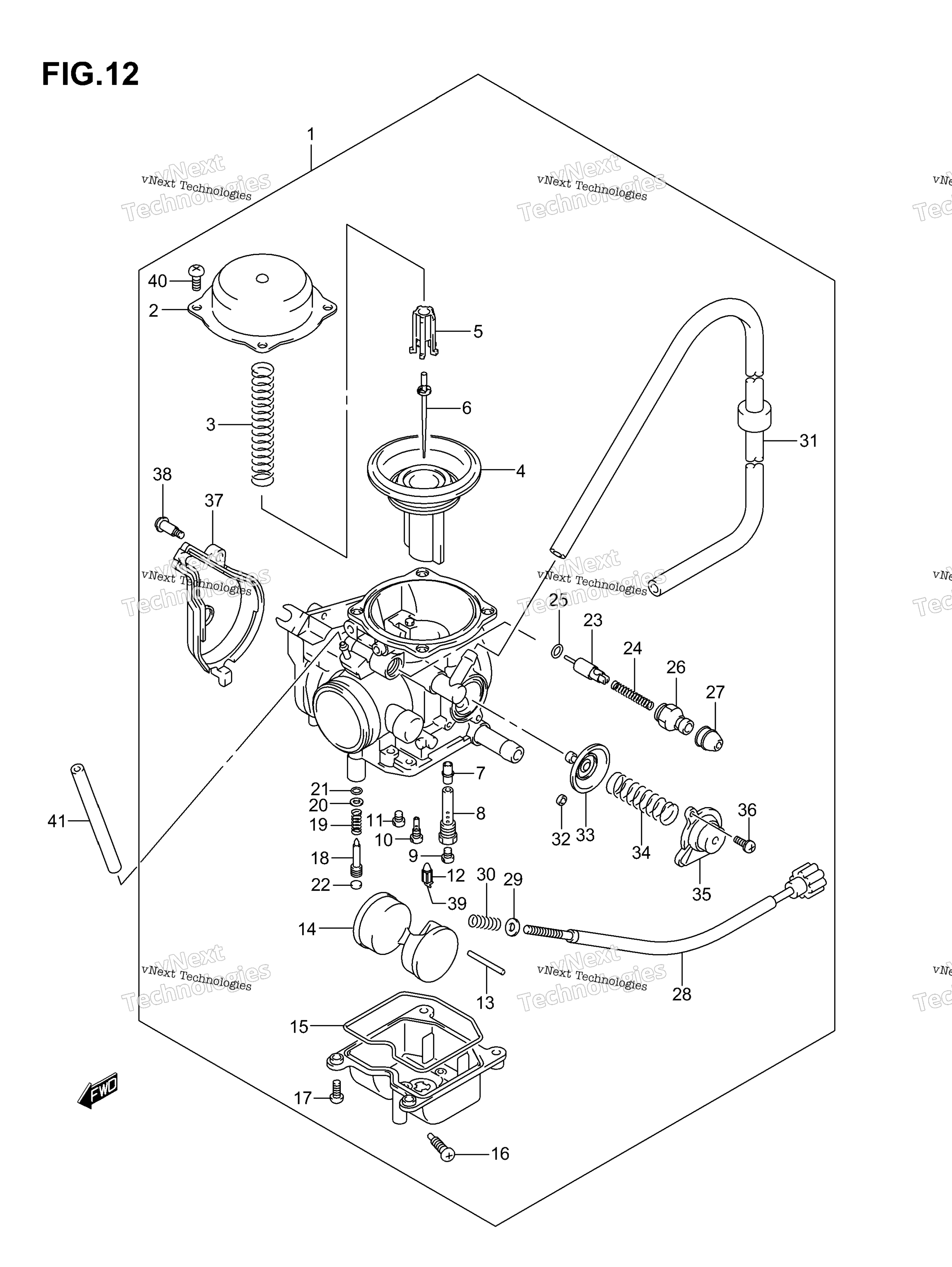

Схема карбюратора для LT-A400F
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY MODEL K3/K4 E33 art. 13200-38F1V-000
По запросу
1
CARBURETOR ASSY MODEL K5/K6/K7 E28 art. 13200-38F30-000
По запросу
1
CARBURETOR ASSY MODEL K5/K6/K7 E33; Includes Item(s) 2 - 40 art. 13200-38F4V-000
По запросу
1
CARBURETOR ASSY MODEL K3/K4 E3,E28 art. 13200-38F2V-000
По запросу
2
DIAPHRAGM COVER art. 13502-38F00-000
По запросу
3
SPRING art. 13503-38F00-000
По запросу
4
DIAPHRAGM art. 13501-38F00-000
По запросу
5
SEAT, SPRING art. 13382-26E00-000
По запросу
6
NEEDLE, JET (N425-BZA00) art. 13383-38F00-000
По запросу
7
JET, NEEDLE art. 09494-00869-000
По запросу
8
HOLDER, NEEDLE JET art. 13342-38F00-000
По запросу
9
JET, MAIN (#122) art. 09491-24032-000
По запросу
10
JET, PILOT (#38) art. 09492-38005-000
По запросу
11
JET, MAIN (#55) art. 09491-55009-000
По запросу
12
VALVE ASSY, NEEDLE art. 13370-38F00-000
По запросу
13
FLOAT PIN art. 13254-26E00-000
По запросу
14
FLOAT ASSY art. 13250-26E00-000
По запросу
15
Уплотнительное кольцо Suzuki art. 13258-26E00-000
По запросу
16
DRAIN SCREW art. 13247-43E00-000
По запросу
17
SCREW art. 13602-26E10-000
По запросу
18
SCREW, ADJUST art. 13279-03FA0-000
По запросу
19
SPRING art. 13268-26E00-000
По запросу
20
WASHER art. 13291-26E00-000
По запросу
21
Уплотнительное кольцо Suzuki art. 13295-26E00-000
от 420 ₽
22
CAP E33 art. 13281-26E00-000
По запросу
23
VALVE ASSY, STARTER art. 13410-38F00-000
По запросу
24
SPRING art. 13417-03G00-000
По запросу
25
O RING art. 13686-03G00-000
По запросу
26
HOLDER art. 13418-03G00-000
По запросу
27
CAP art. 13681-28E00-000
По запросу
28
SCREW, STOP art. 13270-24F00-000
По запросу
29
WASHER art. 13273-03G00-000
По запросу
30
SPRING art. 13268-35F00-000
По запросу
31
HOSE art. 13683-38F00-000
По запросу
32
U RING art. 13486-15F01-000
По запросу
33
DIAPHRAGM art. 13480-38F01-000
По запросу
34
SPRING art. 13481-15F00-000
По запросу
35
COVER art. 13484-15F00-000
По запросу
36
SCREW art. 13601-15F10-000
По запросу
37
COVER art. 13578-03G00-000
По запросу
38
SCREW art. 13601-11F00-000
По запросу
39
CLIP art. 13375-26E00-000
По запросу
40
SCREW art. 13602-43E00-000
По запросу
41
HOSE, FUEL COCK VACUUM L:600!140 art. 44421-13ER0-000
По запросу
