модель 2004 года
- Модель Twin Peaks 700
- Код модели LT-V700F (CA)

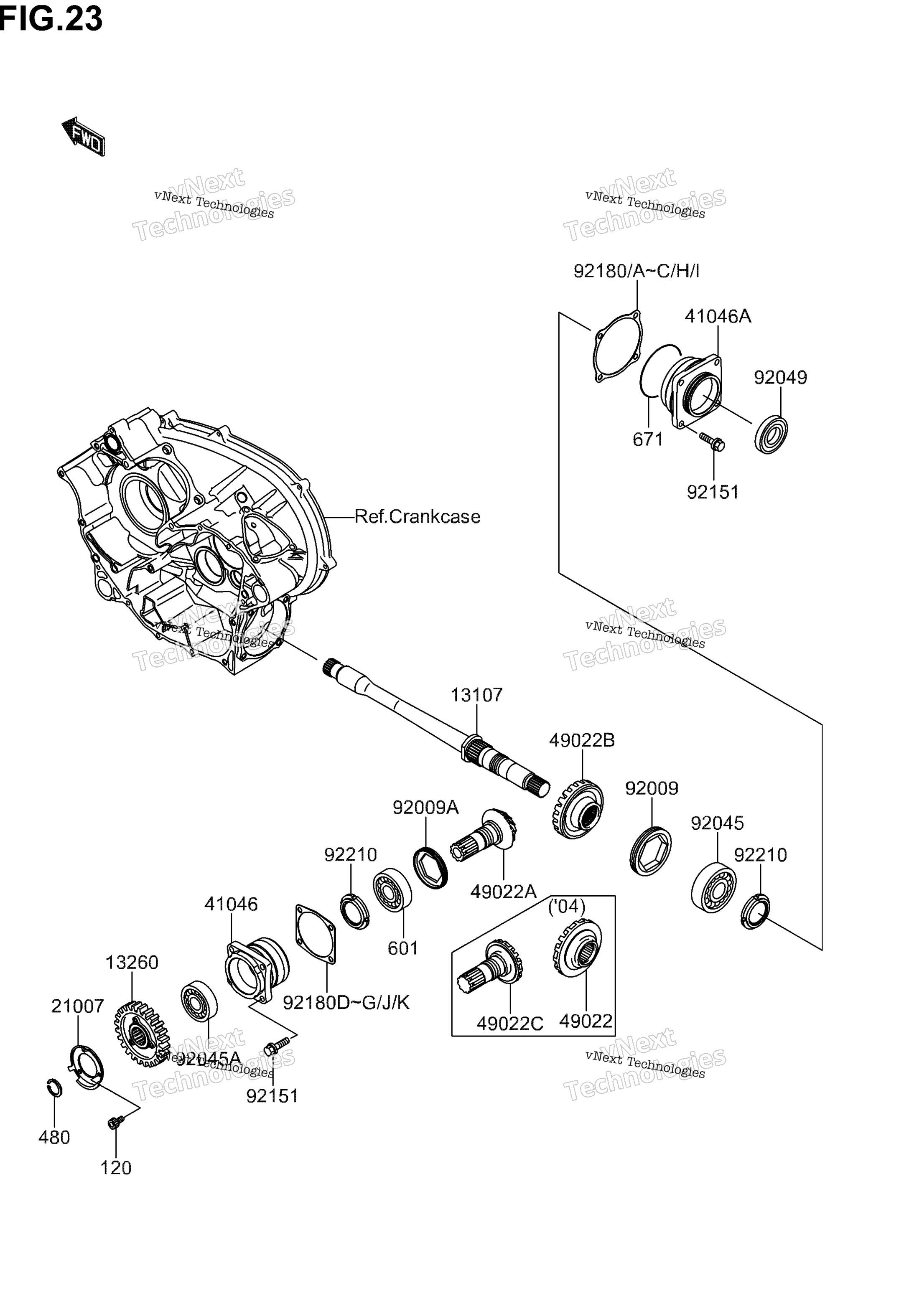

Схема передней части Bevel Gear для LT-V700F (CA)
Схема
Детали
Номер
Наименование детали
Цена
120
BOLT-SOCKET,6X12 art. K120C-A0612-000
По запросу
480
CIRCLIP-TYPE-C,28MM art. KK480-J2800-000
По запросу
601
BEARING-BALL,#6206C3 art. KK601-B6206-000
По запросу
671
O RING art. KK671-D2585-000
По запросу
13107
SHAFT art. K1310-70027-000
По запросу
13260
GEAR,OUTPUT 29T art. K1326-01922-000
По запросу
21007
ROTOR,REVERSE SENSOR art. K2100-71416-000
По запросу
41046
HOUSING-BEARING art. K4104-61101-000
По запросу
41046
HOUSING-BEARING art. K4104-61102-000
По запросу
49022
GEAR-BEVEL,DRIVEN,20T K4 art. K4902-20007-000
По запросу
49022
GEAR-BEVEL,DRIVE,12T K5 art. K4902-20010-000
По запросу
49022
GEAR-BEVEL,DRIVEN,20T K5 art. K4902-20011-000
По запросу
49022
GEAR-BEVEL,DRIVE,12T K4 art. K4902-21192-000
По запросу
92009
SCREW art. K9200-91667-000
По запросу
92009
SCREW,64MM art. K9200-91914-000
По запросу
92045
BEARING-BALL,6306SH2 art. K9204-51190-000
По запросу
92045
BEARING-BALL,62/28 art. K9204-51207-000
По запросу
92049
SEAL-OIL art. K9204-90095-000
По запросу
92151
BOLT art. K9215-11688-000
По запросу
92180
SHIM,DRIVE,T=0.15 art. K9218-01311-000
По запросу
92180
SHIM,DRIVE,T=0.20 art. K9218-01312-000
По запросу
92180
SHIM,DRIVE,T=0.50 art. K9218-01313-000
По запросу
92180
SHIM,DRIVE,T=0.80 art. K9218-01314-000
По запросу
92180
SHIM,DRIVEN,T=1.00 art. K9218-01349-000
По запросу
92180
SHIM,DRIVEN,T=1.20 art. K9218-01350-000
По запросу
92180
SHIM,DRIVE,T=1.00 art. K9218-01351-000
По запросу
92180
SHIM,DRIVE,T=1.20 art. K9218-01352-000
По запросу
92180
SHIM,DRIVEN,T=0.80 art. K9218-01310-000
По запросу
92180
SHIM,DRIVEN,T=0.50 art. K9218-01309-000
По запросу
92180
SHIM,DRIVEN,T=0.20 art. K9218-01308-000
По запросу
92180
SHIM,DRIVEN,T=0.15 art. K9218-01307-000
По запросу
92210
NUT,30MM art. K9221-01294-000
По запросу
