модель 2004 года
- Модель Vinson 500
- Код модели LT-F500F

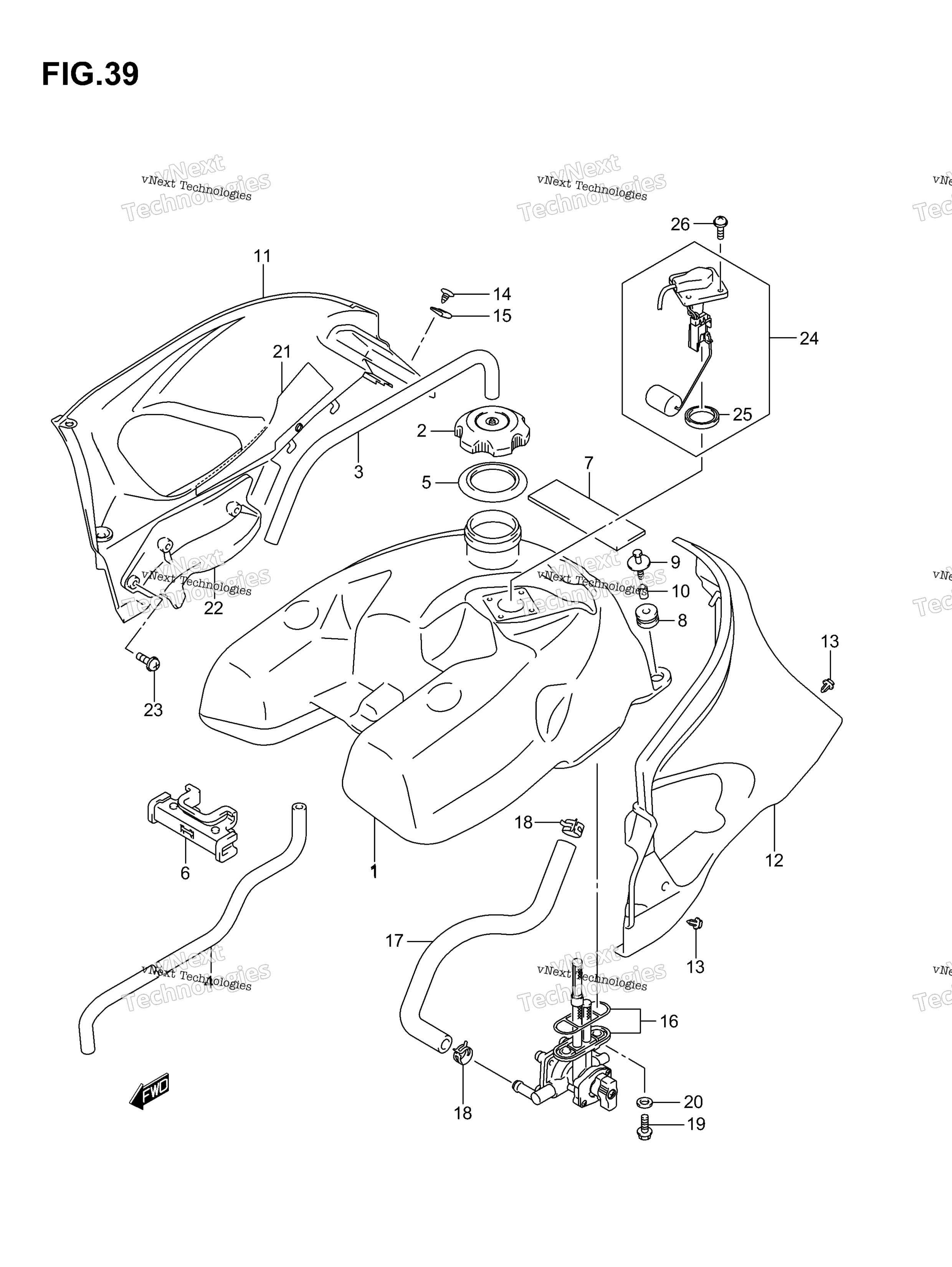

Схема топливного бака для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-03G10-000
По запросу
2
Крышка бензобака Suzuki art. 44200-29F01-000
По запросу
3
HOSE, BREATHER (L:600!290) art. 44420-44AR0-000
По запросу
4
HOSE, BREATHER (L:600!520) art. 44420-44AR0-000
По запросу
5
RUBBER, INLET art. 44261-38F00-000
По запросу
6
CUSHION, FRONT art. 44511-03G01-000
По запросу
7
CUSHION art. 47451-38A01-000
По запросу
8
CUSHION, REAR art. 44281-03G01-000
По запросу
9
BOLT MODEL K6/K7 art. 09116-06050-000
По запросу
9
BOLT MODEL K4/K5 art. 09116-06190-000
По запросу
10
SPACER art. 09180-06293-000
По запросу
11
COVER, TANK RH (BLACK) art. 44271-03G03-291
По запросу
12
COVER, TANK LH (BLACK) art. 44272-03GF0-291
По запросу
13
CLIP MODEL K7 art. 09409-08335-000
По запросу
13
CLIP MODEL K4/K5/K6 art. 09409-07333-000
По запросу
14
Винт Suzuki art. 03241-1516A-000
от 221 ₽
15
NUT art. 09148-05038-000
По запросу
16
COCK ASSY, FUEL MODEL K6/K7 art. 44300-03G1V-000
По запросу
16
COCK ASSY, FUEL MODEL K4/K5 art. 44300-03G03-000
По запросу
17
HOSE, FUEL art. 44421-03GF1-000
По запросу
18
CLIP art. 09401-11415-000
По запросу
19
BOLT art. 09103-06277-000
По запросу
20
GASKET art. 09168-06026-000
По запросу
21
SHIELD, TANK COVER art. 44274-03GF0-000
По запросу
22
RUBBER, TANK COVER SIDE art. 53442-03GF0-000
По запросу
23
Винт Suzuki art. 09136-05062-000
от 326 ₽
24
GAUGE ASSY, FUEL LEVER Includes Item(s) 25 art. 34810-03G00-000
По запросу
25
GASKET art. 34825-03A00-000
По запросу
26
Винт Suzuki art. 02112-7616A-000
от 420 ₽
