модель 2005 года
- Модель Eiger 400
- Код модели LT-A400

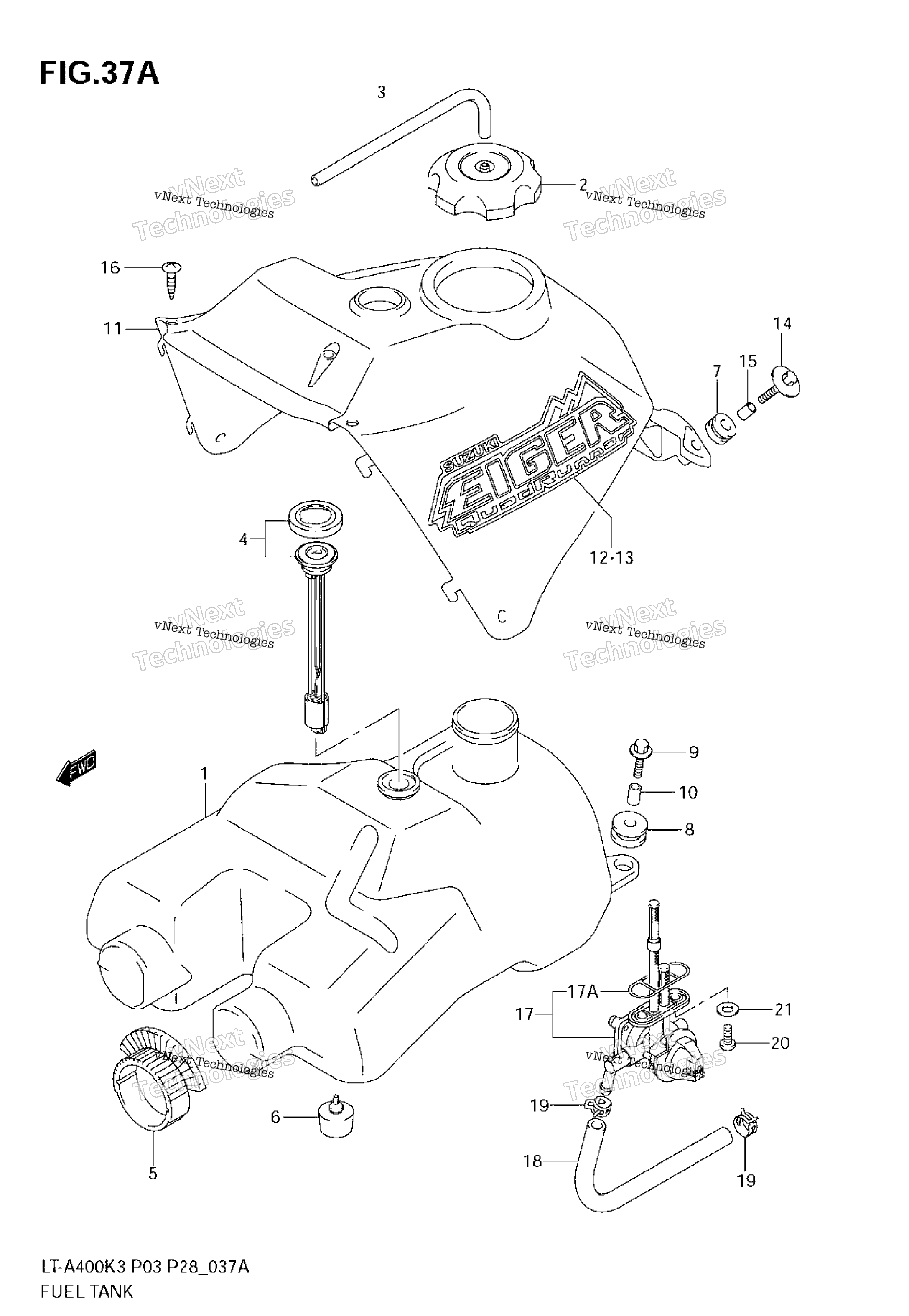

Схема топливного бака (Model K4/K5/K6) для LT-A400
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-38F00-000
По запросу
2
Крышка бензобака Suzuki art. 44200-29F01-000
По запросу
3
HOSE, BREATHER (L:600!380) art. 44420-44AR0-000
По запросу
4
GAUGE ASSY, FUEL LEVEL art. 44580-38F02-000
По запросу
5
CUSHION, FRONT art. 44511-38F01-000
По запросу
6
CUSHION, LOWER art. 44543-38F01-000
По запросу
7
CUSHION, SEAT MOUNT art. 45141-09F00-000
По запросу
8
CUSHION, REAR art. 44281-03G01-000
По запросу
9
BOLT art. 09116-06050-000
По запросу
10
SPACER art. 44544-38F00-000
По запросу
11
COVER, TANK (YELLOW) MODEL K4/K5 art. 44271-38F10-YU1
По запросу
11
COVER, TANK (GREEN) MODEL K6 art. 44271-38F10-YLG
По запросу
11
COVER, TANK (RED) MODEL K6 art. 44271-38F10-YT9
По запросу
11
COVER, TANK (BLACK) MODEL K6 art. 44271-38F10-YLZ
По запросу
11
COVER, TANK (GREEN) MODEL K4/K5 P33 art. 44271-38F10-YT8
По запросу
12
EMBLEM, COVER RH MODEL K4 art. 68111-38F11-MV6
По запросу
12
EMBLEM, COVER RH MODEL K5 art. 68111-38F10-AWT
По запросу
12
EMBLEM, COVER RH MODEL K6 art. 68111-38F10-CPR
По запросу
13
EMBLEM, COVER LH MODEL K4 art. 68121-38F11-MV6
По запросу
13
EMBLEM, COVER LH MODEL K5 art. 68121-38F11-AWT
По запросу
13
EMBLEM, COVER LH MODEL K6 art. 68121-38F11-CPR
По запросу
14
Болт Suzuki art. 01550-0620A-000
от 326 ₽
15
SPACER art. 09180-06267-000
По запросу
16
Винт Suzuki art. 03241-1516A-000
от 221 ₽
17
COCK ASSY, FUEL MODEL K4 art. 44300-38F21-000
По запросу
17
COCK ASSY, FUEL MODEL K5/K6; Includes Item(s) 17A art. 44300-38F31-000
По запросу
17
O RING art. 44348-38F00-000
По запросу
18
HOSE, FUEL art. 44421-38F20-000
По запросу
19
CLIP art. 09401-11415-000
По запросу
20
BOLT art. 09103-06277-000
По запросу
21
GASKET art. 09168-06026-000
По запросу
