модель 2005 года
- Модель Twin Peaks 700
- Код модели LT-V700F (CA)

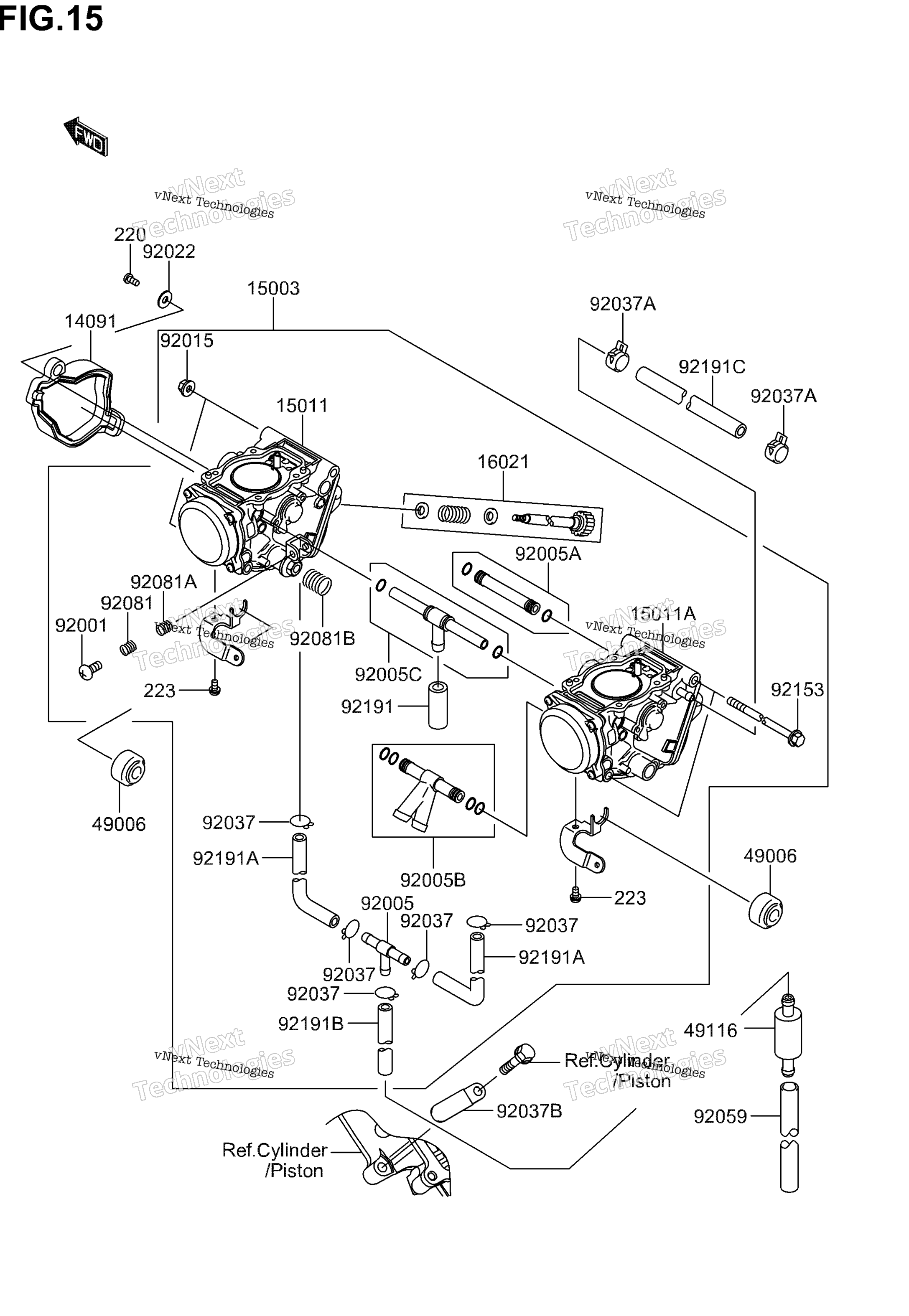

Схема карбюратора для LT-V700F (CA)
Схема
Детали
Номер
Наименование детали
Цена
220
SCREW-PAN-CROS art. K220A-A0408-000
По запросу
223
SCREW-PAN-WS-CROS art. K223A-A0408-000
По запросу
14091
COVER,THROTTLE CABLE art. K1409-11196-000
По запросу
15003
CARBURETOR-ASSY art. K1500-30006-000
По запросу
15011
CARBURETOR,FR art. K1501-10017-000
По запросу
15011
CARBURETOR,RR art. K1501-10018-000
По запросу
16021
SCREW-THROTTLE STOP art. K1602-11238-000
По запросу
49006
BOOT,STARTER CABLE art. K4900-61353-000
По запросу
49116
VALVE-ASSY art. K4911-61126-000
По запросу
92001
BOLT,THROTTLE ADJUST art. K9200-11998-000
По запросу
92005
FITTING,FUEL,T-TYPE art. K9200-51112-000
По запросу
92005
FITTING art. K9200-51385-000
По запросу
92005
FITTING art. K9200-51375-000
По запросу
92005
FITTING art. K9200-51376-000
По запросу
92015
NUT,FLANGED,5MM art. K9201-51259-000
По запросу
92022
WASHER,5.2X13X1 art. K9202-21380-000
По запросу
92037
CLAMP,TUBE art. K9203-71505-000
По запросу
92037
CLAMP,L=45 art. K9203-71539-000
По запросу
92037
CLAMP,TUBE art. K9203-71201-000
По запросу
92059
TUBE,7X10X100 art. K9205-91736-000
По запросу
92081
SPRING art. K9208-11620-000
По запросу
92081
SPRING,THROTTLE ADJUST LWR art. K9208-11621-000
По запросу
92081
SPRING,THROTTLE ADJUST CNT art. K9208-11622-000
По запросу
92153
BOLT,5X143 art. K9215-31068-000
По запросу
92191
TUBE,7X11X25 art. K9219-11672-000
По запросу
92191
TUBE,4.5X8X65 art. K9219-11673-000
По запросу
92191
TUBE,4.5X8X420 art. K9219-11674-000
По запросу
92191
TUBE,5.3X10.3X200 art. K9219-11694-000
По запросу
