модель 2006 года
- Модель Vinson 500
- Код модели LT-A500F

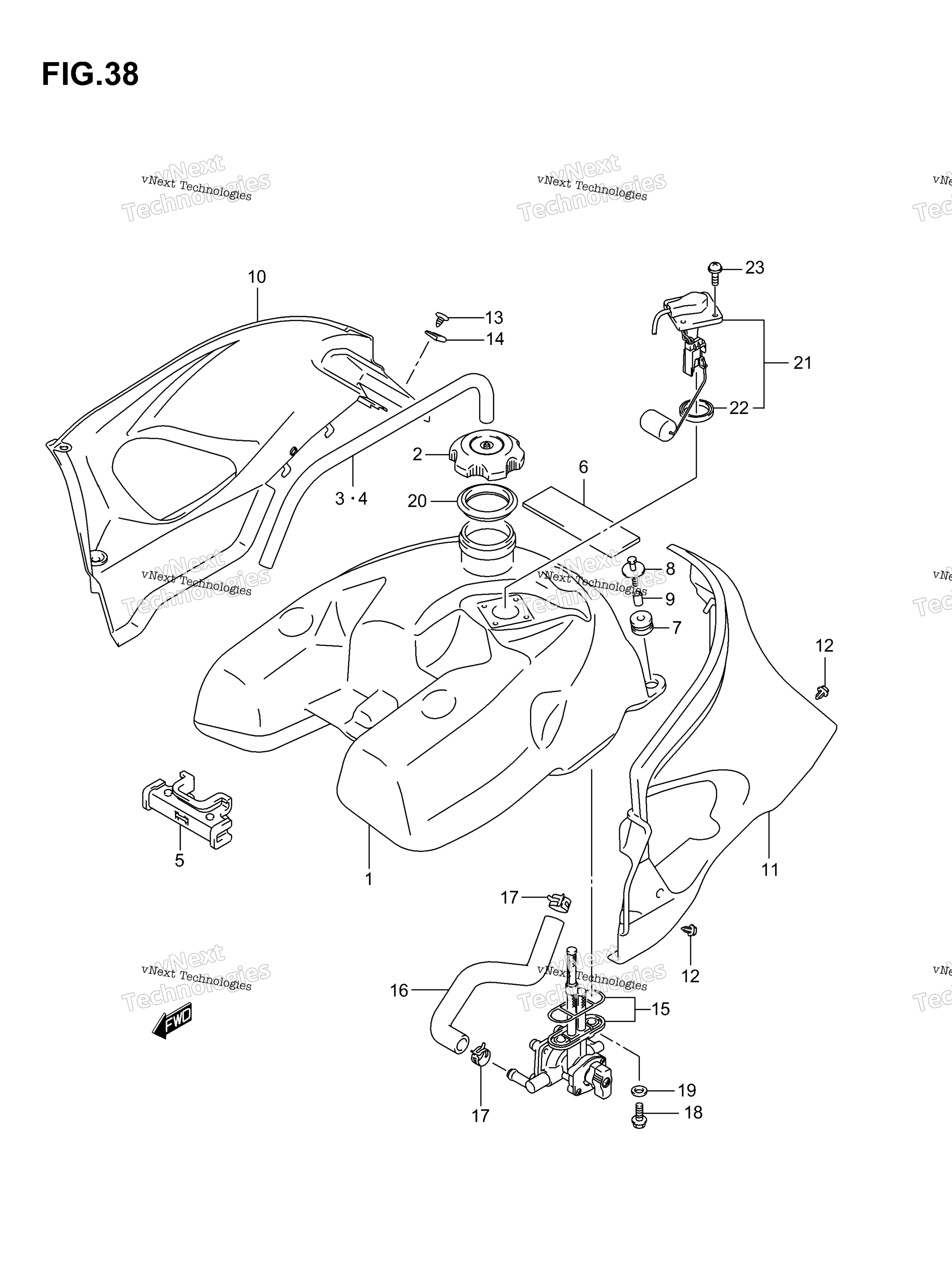

Схема топливного бака для LT-A500F
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-03G10-000
По запросу
2
Крышка бензобака Suzuki art. 44200-29F01-000
По запросу
3
HOSE, BREATHER (L:600!290) art. 44420-44AR0-000
По запросу
4
HOSE, BREATHER (L:600!520) art. 44420-44AR0-000
По запросу
5
CUSHION, FRONT art. 44511-03G01-000
По запросу
6
CUSHION art. 47451-38A01-000
По запросу
7
CUSHION, REAR art. 44281-03G01-000
По запросу
8
BOLT art. 09116-06050-000
По запросу
9
SPACER art. 09180-06293-000
По запросу
10
COVER, TANK RH (BLACK) art. 44271-03G03-291
По запросу
11
COVER, TANK LH (BLACK) art. 44272-03G02-291
По запросу
12
CLIP MODEL K4/K5/K6 art. 09409-07333-000
По запросу
12
CLIP MODEL K7 art. 09409-08335-000
По запросу
13
Винт Suzuki art. 03241-1516A-000
от 221 ₽
14
NUT art. 09148-05038-000
По запросу
15
COCK ASSY, FUEL MODEL K6/K7 art. 44300-03G1V-000
По запросу
15
COCK ASSY, FUEL MODEL K4/K5 art. 44300-03G03-000
По запросу
16
HOSE, FUEL art. 44421-03G01-000
По запросу
17
CLIP art. 09401-11415-000
По запросу
18
BOLT art. 09103-06277-000
По запросу
19
GASKET art. 09168-06026-000
По запросу
20
RUBBER, INLET art. 44261-38F00-000
По запросу
21
GAUGE ASSY, FUEL LEVEL Includes Item(s) 22 art. 34810-03G00-000
По запросу
22
GASKET art. 34825-03A00-000
По запросу
23
Винт Suzuki art. 02112-7616A-000
от 420 ₽
