модель 2006 года
- Модель Vinson 500
- Код модели LT-F500F

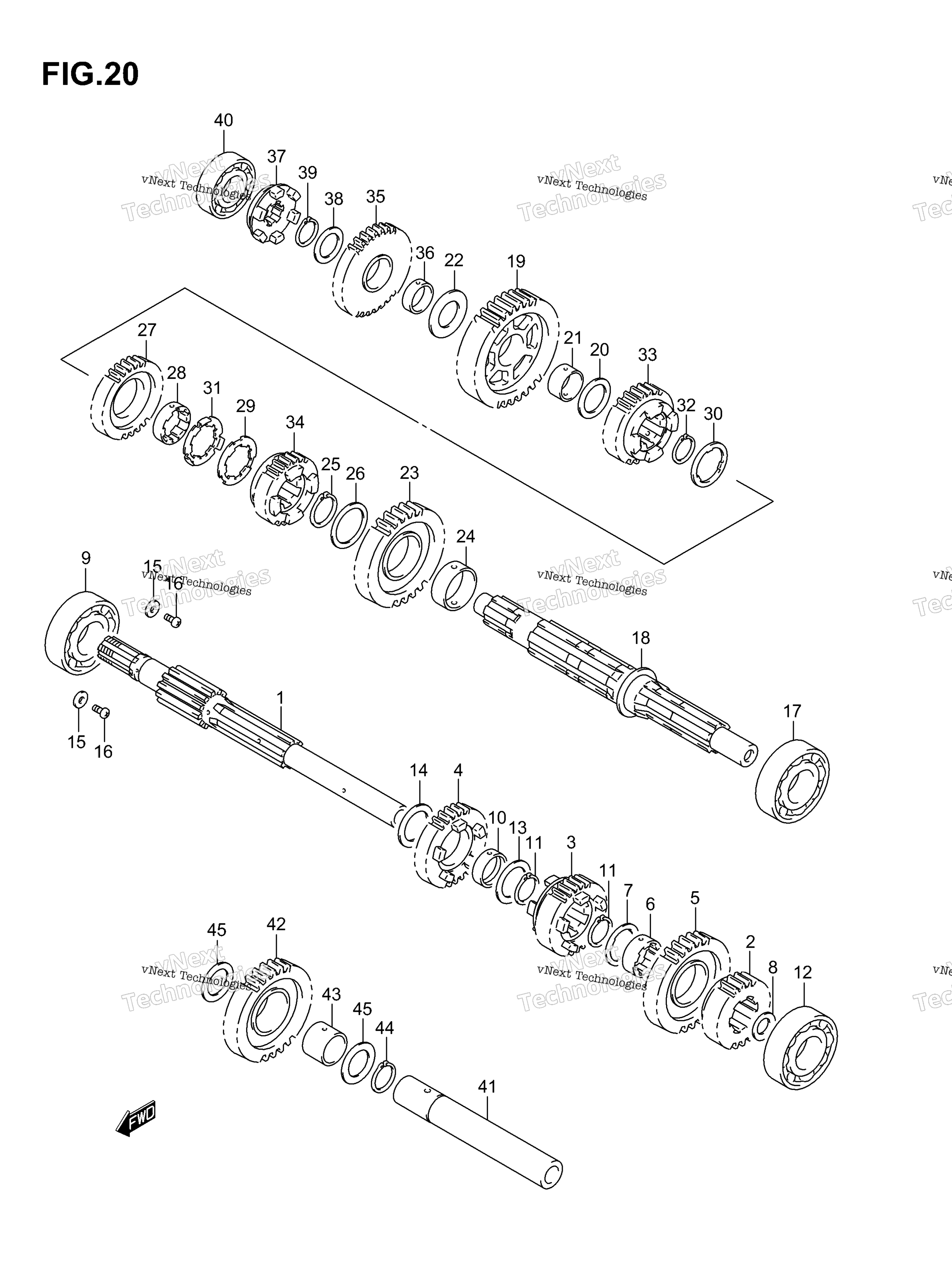

Схема трансмиссии (1) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT (NT:11) art. 24120-44D00-000
По запросу
2
GEAR, 2ND DRIVE (NT:16) art. 24221-44D00-000
По запросу
3
GEAR, 3RD DRIVE (NT:20) art. 24231-03G50-000
По запросу
4
GEAR, 4TH DRIVE (NT:24) art. 24241-03G50-000
По запросу
5
GEAR, 5TH DRIVE (NT:29) art. 24251-03G50-000
По запросу
6
BUSH, 5TH DRIVE GEAR art. 24252-38A10-000
По запросу
7
WASHER, 5TH DRIVE art. 09167-25021-000
По запросу
8
WASHER, 2ND DRIVE 20X30X1.0 art. 09181-20195-000
По запросу
9
BEARING, CNTR SHAFT, RH 22X56X16 art. 09262-22029-000
По запросу
10
BUSH, 4TH DRIVE art. 24252-19F00-000
По запросу
11
CIRCLIP, 4TH/5TH DRIVE art. 09380-25003-000
По запросу
12
BEARING, COUNTER SHAFT MDL art. 08113-52040-000
По запросу
13
WASHER, 4TH DRIVE art. 08211-25361-000
По запросу
14
WASHER, 4TH DRIVE, RH art. 08211-25361-000
По запросу
15
RETAINER, CNTR SHAFT BRG art. 08211-06165-000
По запросу
16
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
17
BEARING, MIDDLE (28X58X16) art. 09262-28039-000
По запросу
18
DRIVE SHAFT art. 24130-44D50-000
По запросу
19
GEAR, 1ST DRIVEN (NT:34) art. 24311-44D20-000
По запросу
20
WASHER, 1ST DRIVEN, LH 22X32X1.0 art. 09181-22195-000
По запросу
21
BUSH, 1ST DRIVEN art. 24312-02F00-000
По запросу
22
WASHER, 1ST DRIVEN, RH art. 08211-22403-000
По запросу
23
GEAR, 2ND DRIVEN (NT:28) art. 24321-44D00-000
По запросу
24
BUSH, 2ND DRIVEN art. 09300-28002-000
По запросу
25
CIRCLIP, 2ND DRIVEN art. 08331-31289-000
По запросу
26
WASHER, 2ND DRIVEN (28X36X1.0) art. 09181-28167-000
По запросу
27
GEAR, 3RD DRIVEN (NT:24) art. 24331-03G50-000
По запросу
28
BUSH, 3DR DRIVEN GEAR art. 24332-27A00-000
По запросу
29
WASHER, 3RD DRIVEN, LH art. 09169-28001-000
По запросу
30
WASHER, 3RD DRIVEN, RH art. 09167-28001-000
По запросу
31
WASHER, 3RD DRIVEN, LH art. 09167-28002-000
По запросу
32
CIRCLIP, 3RD DRIVEN art. 08331-31289-000
По запросу
33
GEAR, 4TH DRIVEN (NT:21) art. 24341-03G50-000
По запросу
34
GEAR, 5TH DRIVEN (NT:21) art. 24351-03G50-000
По запросу
35
GEAR, REVERSE DRIVEN (NT:29) art. 24571-44D00-000
По запросу
36
BUSH, REVERSE DRIVEN art. 24752-44D00-000
По запросу
37
DOG, REVERSE art. 24581-44D00-000
По запросу
38
WASHER REVERSE DRIVEN 22X32X1.0 art. 09181-22195-000
По запросу
39
CIRCLIP, REVERSE DRIVEN art. 08331-31229-000
По запросу
40
BEARING, DRIVE SHAFT, RH 17X40X12 art. 09262-17023-000
По запросу
41
SHAFT, REVERSE IDLE art. 24551-44D50-000
По запросу
42
GEAR, REVERSE IDLE (NT:24) art. 24561-44D50-000
По запросу
43
BUSH, REVERSE IDLE art. 24562-44D50-000
По запросу
44
CIRCLIP, REVERSE IDLE art. 08331-3120A-000
По запросу
45
WASHER, REVERSE IDLE 20X30X1.0 art. 09181-20195-000
По запросу
