модель 2007 года
- Модель Eiger 400
- Код модели LT-F400F

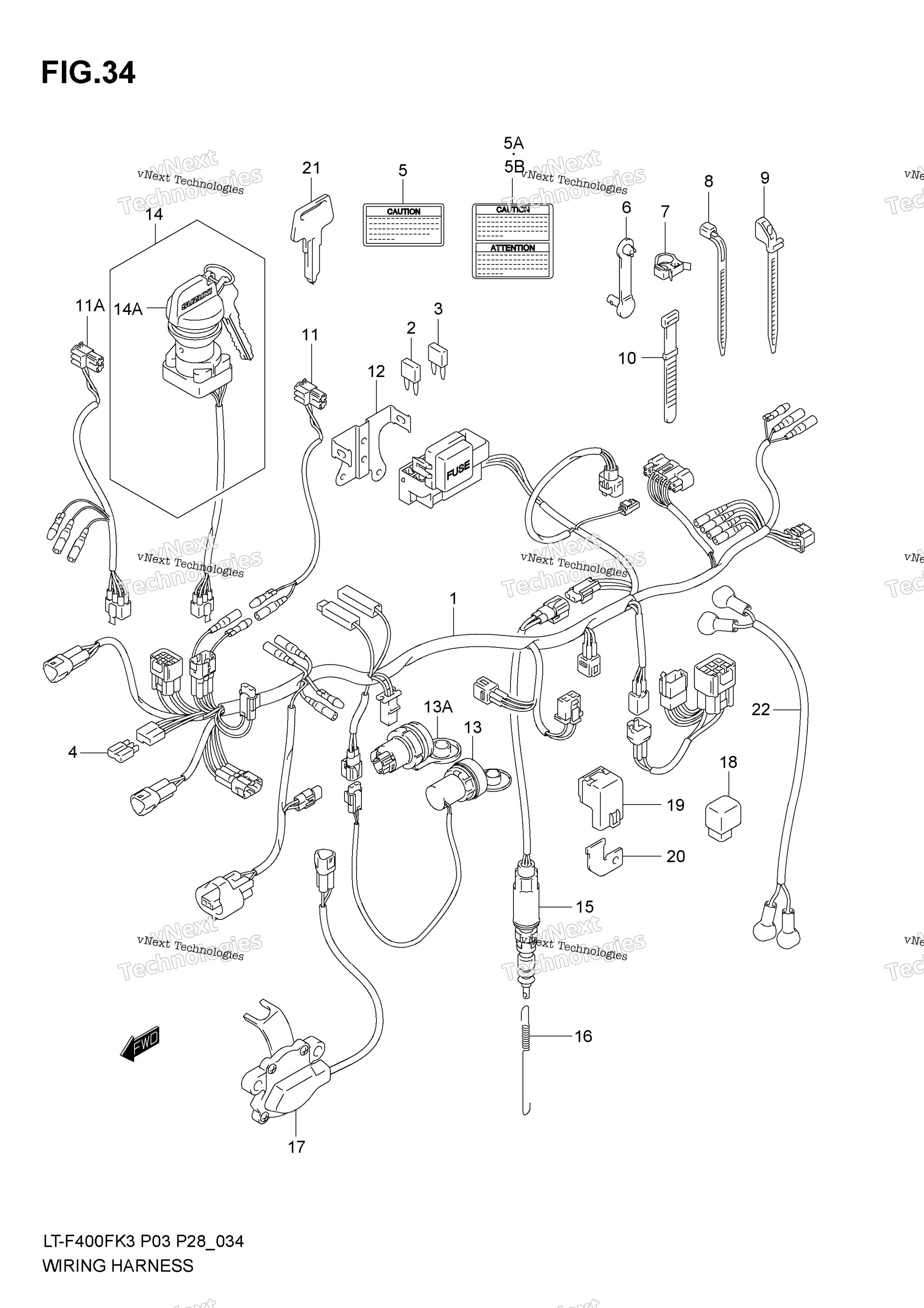

Схема жгута проводов для LT-F400F
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS WIRING MODEL K3 F.NO.5SAAK46A3X102001% art. 36610-38F61-000
По запросу
1
HARNESS WIRING MODEL K4/K5/K6/K7; Includes Item(s) 2 - 4 art. 36610-38FB1-000
По запросу
1
HARNESS WIRING MODEL K3 %F.NO.5SAAK46A3X102000 art. 36610-38F20-000
По запросу
2
FUSE (5A) FOR 36610-38F20 art. 09481-05501-000
По запросу
3
FUSE (10A) FOR 36610-38F20 art. 09481-10501-000
По запросу
4
DIODE art. 36611-38A10-000
По запросу
5
LABEL, CAUTION MAX AMP F.NO.5SAAK46A3X102001% P28 art. 38852-03G10-000
По запросу
5
LABEL, CAUTION MAX AMP %F.NO.5SAAK46A3X102000 P28 art. 38852-03G00-000
По запросу
5
LABEL, CAUTION MAX AMP F.NO.5SAAK46A3X102001% art. 38852-09F30-000
По запросу
5
LABEL, CAUTION MAX AMP %F.NO.5SAAK46A3X102000 art. 38852-09F21-000
По запросу
6
Кронштейн крепления проводки Suzuki art. 36651-48E00-000
от 28 ₽
7
CLAMP art. 09403-25401-000
По запросу
7
Зажим проводки пластиковый Suzuki 09403-20403 art. 09403-20403-000
от 326 ₽
8
CLAMP (L:165) art. 09407-18402-000
По запросу
8
CLAMP (L:125) art. 09407-14403-000
По запросу
9
CLAMP art. 09407-12407-000
По запросу
10
CLAMP art. 09407-12402-000
По запросу
11
WIRE, FRONT BRAKE SW LEAD MODEL K3 art. 36856-35B00-000
По запросу
11
WIRE, FRONT BRAKE SW LEAD MODEL K4/K5/K6/K7 art. 36855-38F10-000
По запросу
12
BRACKET, FUSE BOX art. 36744-38F00-000
По запросу
13
TERMINAL, POWER SOURCE 12V/120W F.NO.5SAAK46A3X102001% art. 38850-03G00-000
По запросу
13
TERMINAL, POWER SOURCE 12V,60W %F.NO.5SAAK46A3X102000 art. 38850-09F00-000
По запросу
14
Замок зажигания Suzuki art. 37110-38F01-000
от 10 910 ₽
14
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
15
Лягушка тормоза Suzuki 37740-38F01 art. 37740-38F01-000
от 11 477 ₽
16
SPRING, STOP LAMP art. 09443-06016-000
По запросу
17
SWITCH ASSY, REVERSE %F.NO.5SAAK46A3X102000 art. 37600-38F00-000
По запросу
17
SWITCH ASSY, REVERSE F.NO.5SAAK46A3X102001% art. 37600-38F10-000
По запросу
18
Реле Suzuki 38730-09F00 art. 38730-09F00-000
от 5 775 ₽
19
RELAY, GEAR IN START art. 38740-26E01-000
По запросу
20
BRACKET, GEAR IN START art. 38741-09F00-000
По запросу
21
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
21
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
21
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
21
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
22
WIRE, WINCH MODEL K4/K5/K6/K7 art. 33870-38F00-000
По запросу
