модель 2007 года
- Модель Vinson 500
- Код модели LT-F500F

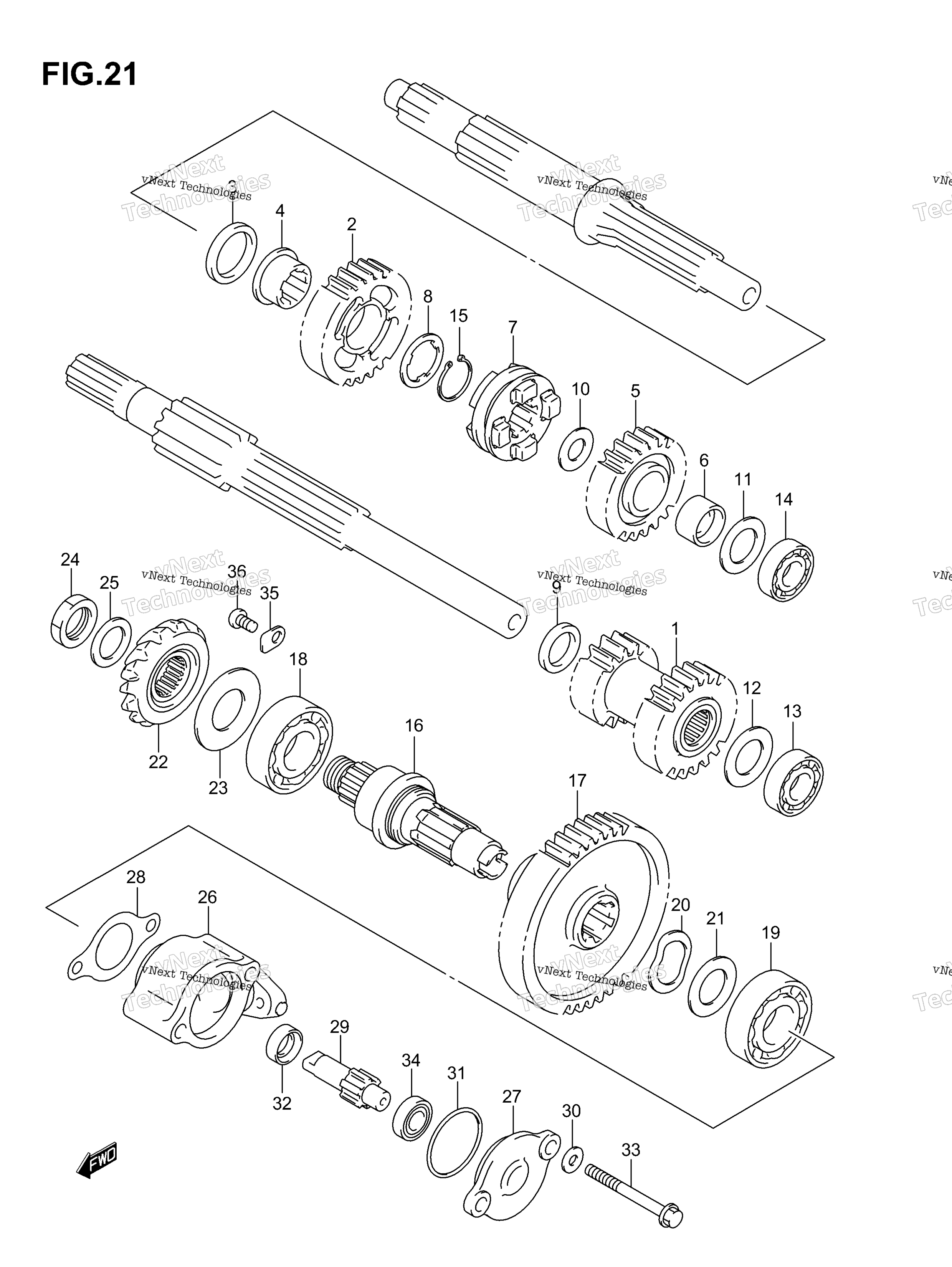

Схема трансмиссии (2) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, SUB T/M IDLE NT:22/17 art. 29150-44D00-000
По запросу
2
GEAR, SUB T/M DRIVE NO.1 NT:27 art. 29211-03G50-000
По запросу
3
SPACER, SUB T/M DRIVE art. 29212-44D50-000
По запросу
4
BUSH, SUB DRIVE NO.1 art. 29215-44D50-000
По запросу
5
GEAR, SUB T/M DRIVE NO.2 NT:28 art. 29221-44D50-000
По запросу
6
BUSH, SUB T/M DRIVE NO.2 art. 29222-44D00-000
По запросу
7
DOG, SUB T/M SLIDING art. 29231-03G50-000
По запросу
8
WASHER, SUB T/M DRIVE art. 09167-25016-000
По запросу
9
SPACER, SUB T/M IDLE GEAR 20X29X4.5 art. 09180-20101-000
По запросу
10
WASHER, SUB T/M DRIVE NO.2, RH 20X30X1.0 art. 09181-20195-000
По запросу
11
WASHER, SUB T/M DRIVE NO.2 LH 20X34X1.0 art. 09181-20251-000
По запросу
12
WASHER, SUB T/M IDLE GEAR 20X34X1.0 art. 09181-20251-000
По запросу
13
Подшипник Suzuki 09262-20139 art. 09262-20139-000
от 4 694 ₽
14
BEARING, DRIVE SHAFT, LH 20X52X15 art. 09262-20080-000
По запросу
15
CIRCLIP, DRIVE NO.1 art. 09380-25003-000
По запросу
16
SHAFT, SUB T/M OUTPUT art. 29121-44D21-000
По запросу
17
GEAR, SUB T/M DRIVEN NT:43 art. 29311-03G60-000
По запросу
18
BEARING, SUB T/M, RH 35X72X17 art. 09262-35038-000
По запросу
19
BEARING, SUB T/M, LH 20X52X15.0 art. 09262-20073-000
По запросу
20
LOCK WASHER art. 09164-20004-000
По запросу
21
WASHER, SUB T/M DRIVEN 20X34X1.0 art. 09181-20251-000
По запросу
22
GEAR, SEC DRIVE BEVEL GR NT:15 art. 24911-44D11-000
По запросу
23
SHIM SET, SEC DRIVE BEVEL T:0.25/0.30/0.35/0.55/0.58/0.60/ 0.63/0.65/0.68/0.70/0.73/0.75/ 0.78/0.80/0.83/0.85/0.88/0.90/ 0.93/0.95/0.98/1.00/1.03/1.05/ 1.08/1.10/1.13/1.15/1.18/1.20/ 1.23/1.25/1.28/1.30 art. 24935-03811-000
По запросу
24
Гайка Suzuki 09140-20012 art. 09140-20012-000
от 368 ₽
25
WASHER, SEC DRIVE BEVEL art. 09164-20007-000
По запросу
26
HOUSING, ODOMETER GEAR art. 26441-03G50-000
По запросу
27
COVER, ODOMETER art. 26442-03G50-000
По запросу
28
GASKET, ODOMETER art. 26451-19B12-000
По запросу
29
SHAFT, ODOMETER GEAR art. 26461-03G50-000
По запросу
30
GASKET, SLEEVE BOLT 5.8X13X1.2 art. 09168-06023-000
По запросу
31
O RING, GEAR HOUSING DD:1.9,ID:32.7 art. 09280-33005-000
По запросу
32
SEAL, GEAR HOUSING 12X21X7 art. 09282-12009-000
По запросу
33
BOLT, GEAR HOUSING art. 01547-0650B-000
По запросу
34
BEARING, GEAR SHAFT art. 08130-68007-000
По запросу
35
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
36
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
