модель 2008 года
- Модель Kingquad 400
- Код модели LT-A400FK9

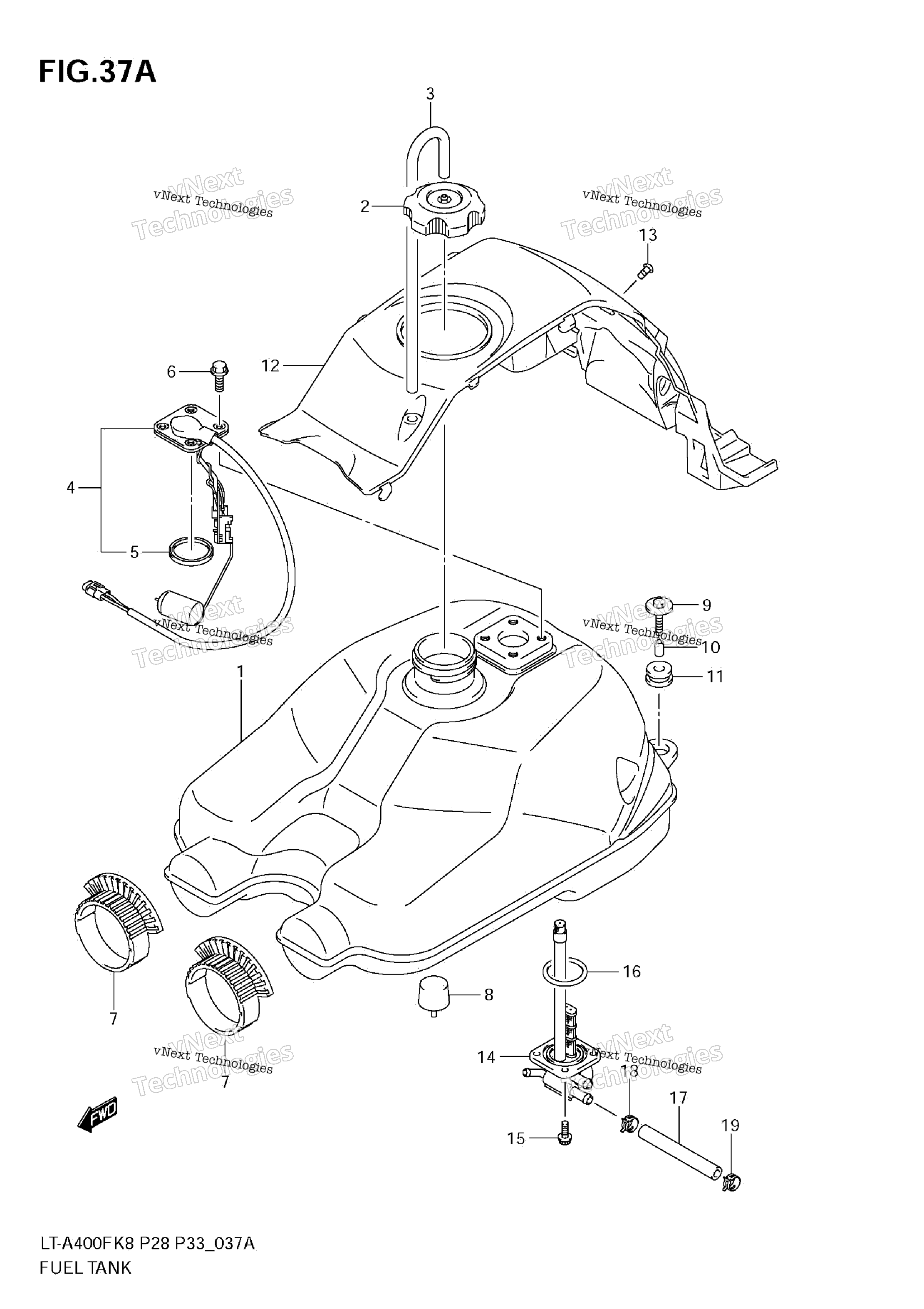

Схема топливного бака (Lt-A400fl0) для LT-A400FK9
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, FUEL art. 44100-27HB2-000
По запросу
2
Крышка бензобака Suzuki art. 44200-29F01-000
По запросу
3
HOSE, BREATHER art. 44420-44AR0-000
По запросу
4
GAUGE ASSY, FUEL LABEL art. 34810-27H01-000
По запросу
5
GASKET art. 34825-03A00-000
По запросу
6
Болт Suzuki art. 01550-0612A-000
По запросу
7
CUSHION, FRONT art. 44511-38F01-000
По запросу
8
CUSHION, LOWER art. 44543-38F01-000
По запросу
9
BOLT art. 09116-06050-000
По запросу
10
SPACER art. 09180-06293-000
По запросу
11
CUSHION, REAR art. 44281-03G01-000
По запросу
12
COVER, FUEL TANK (BLACK) art. 44271-27HA1-291
По запросу
13
BOLT, REAR art. 09139-05085-000
По запросу
14
COCK ASSY, FUEL art. 44300-27HA1-000
По запросу
15
BOLT, COCK art. 07120-0612A-000
По запросу
16
O RING, OUTLET art. 44348-33H00-000
По запросу
17
HOSE, FUEL art. 44421-27HA2-000
По запросу
18
CLIP art. 09401-12405-000
По запросу
19
Хомут Suzuki art. 09401-12410-000
По запросу
