модель 2009 года
- Модель Kingquad 400
- Код модели LT-A400FK9

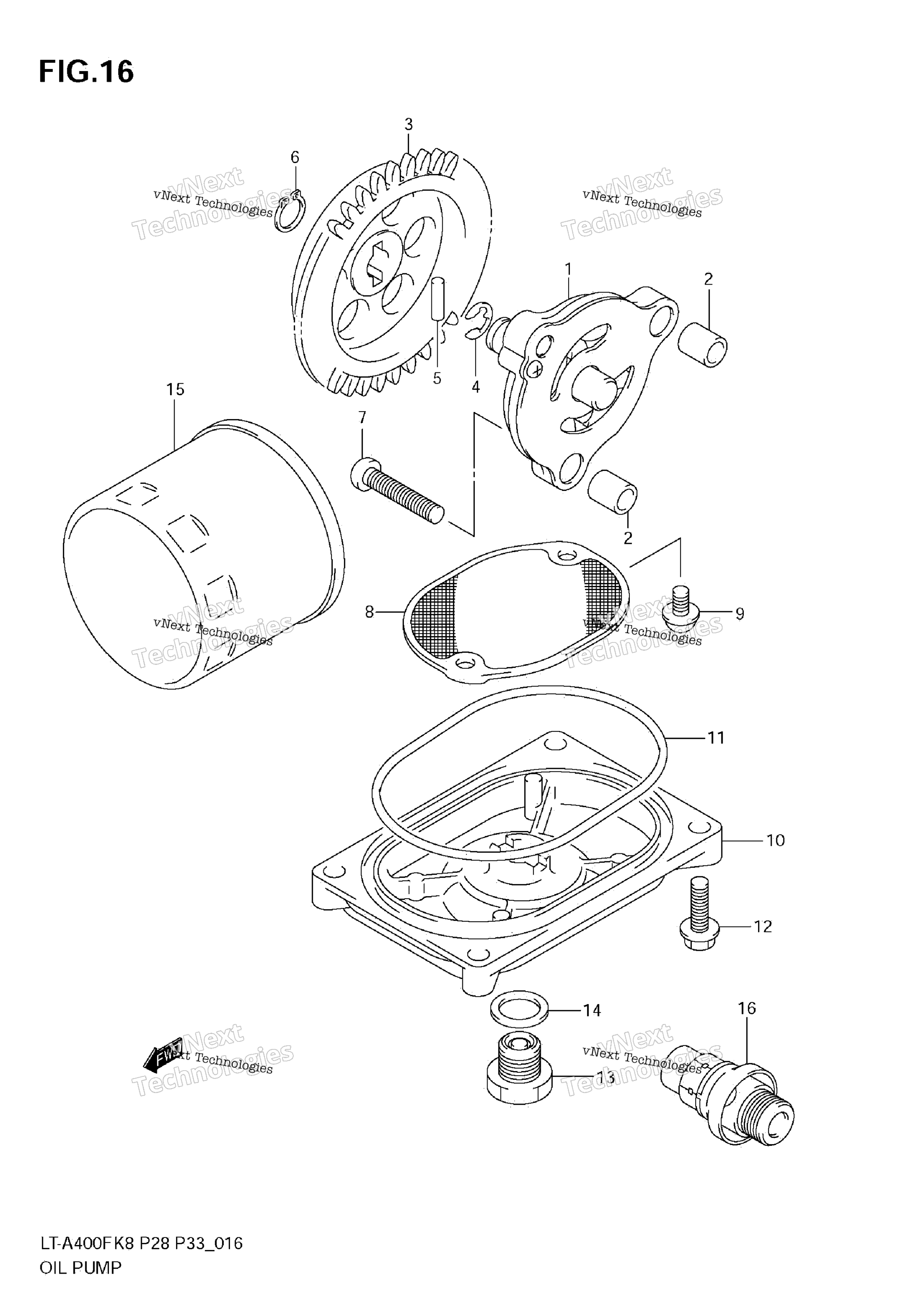

Схема масляного насоса для LT-A400FK9
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP, ENGINE OIL art. 16400-27H00-000
По запросу
2
PIN, OIL PUMP art. 04211-09109-000
По запросу
3
GEAR, DRIVEN (NT:35) art. 16331-14D02-000
По запросу
4
WASHER, PUMP DRIVEN GEAR art. 09181-10158-000
По запросу
5
PIN art. 09261-04009-000
По запросу
6
CIRCLIP art. 08331-31109-000
По запросу
7
SCREW art. 02112-0625B-000
По запросу
8
STRAINER, ENGINE OIL art. 16520-27H00-000
По запросу
9
SCREW art. 02112-7512A-000
По запросу
10
CAP, OIL STRAINER art. 16523-24501-000
По запросу
11
O RING art. 16528-24500-000
По запросу
12
Болт с шестигранной головкой art. 01547-0625B-000
от 263 ₽
13
PLUG, DRAIN art. 09247-14002-000
По запросу
14
GASKET art. 09168-14002-000
По запросу
15
Фильтр масляный 16510-07J00 art. 16510-07J00-000
от 2 310 ₽
16
VALVE ASSY, OIL RELIEF art. 16440-27A01-000
По запросу
