модель 2009 года
- Модель Kingquad 500
- Код модели LT-A500XP

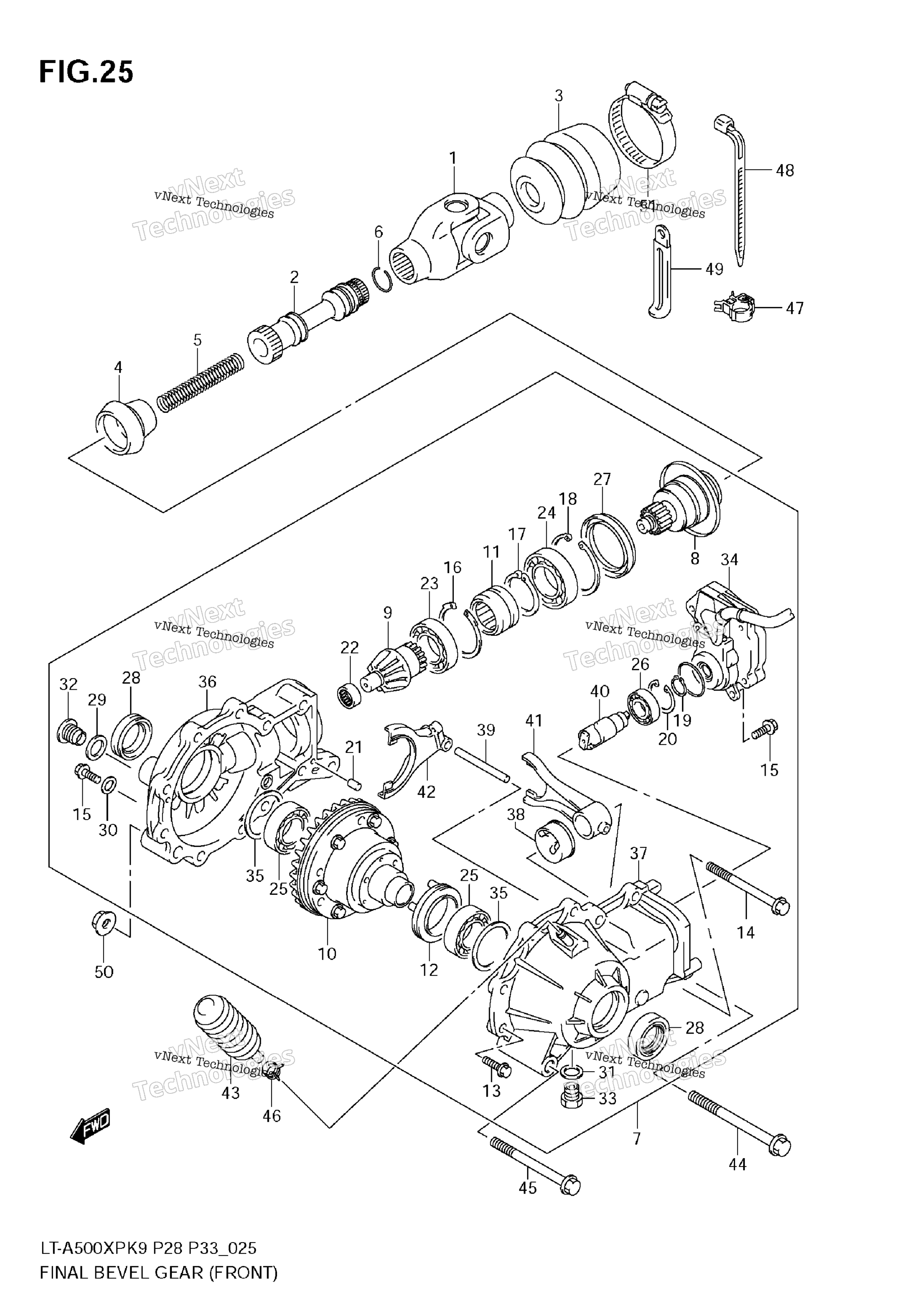

Схема final Bevel передача (Front) для LT-A500XP
Схема
Детали
Номер
Наименование детали
Цена
1
Карданное соединение 27100-31G00 art. 27100-31G00-000
от 16 002 ₽
2
Трансмиссионный вал 27151-31G30 art. 27151-31G30-000
По запросу
3
Пыльник переднего кардана задний 27153-31G22 art. 27153-31G22-000
По запросу
4
BOOT, FRONT PROP SHAFT art. 27153-31G31-000
По запросу
5
Пружина 27191-31G00 art. 27191-31G00-000
от 473 ₽
6
Стопорное кольцо Suzuki art. 09381-20004-000
По запросу
7
CASE ASSY, FR DIFFERENT Includes Item(s) 8 - 42 art. 27400-31H03-000
По запросу
8
SHAFT ASSY, INPUT art. 27130-31HA0-000
По запросу
9
PINION, DRIVE art. 27311-31HA0-000
По запросу
10
GEAR RING ASSY art. 27320-31HA0-000
По запросу
11
SLEEVE art. 27371-31HA0-000
По запросу
12
SLEEVE DIFF LOCK art. 27381-31HA0-000
По запросу
13
FLANGE BOLT, HEX HEAD art. 27401-31HA0-000
По запросу
14
FLANGE BOLT, HEX HEAD art. 27401-31HB0-000
По запросу
15
FLANGE BOLT, HEX HEAD art. 27401-31HC0-000
По запросу
16
SNAP RING art. 27403-31HA0-000
По запросу
17
SNAP RING art. 27403-31HB0-000
По запросу
18
SNAP RING art. 27403-31HC0-000
По запросу
19
RING SNAP art. 27403-31HD0-000
По запросу
20
RING SNAP art. 27403-31HE0-000
По запросу
21
PIN art. 27404-31HA0-000
По запросу
22
BEARING, PINION art. 27405-31HA0-000
По запросу
23
BEARING art. 27405-31HB0-000
По запросу
24
BEARING art. 27405-31HC0-000
По запросу
25
BEARING art. 27405-31HD0-000
По запросу
26
BEARING art. 27405-31HE0-000
По запросу
27
OIL SEAL art. 27406-31HA0-000
По запросу
28
Сальник привода переднего редуктора Suzuki 27406-31HB0 art. 27406-31HB0-000
от 3 066 ₽
OEM
Сальник привода переднего редуктора Suzuki 27406-31HB0
art. 27406-31HB0-000
3 066 ₽
Требуется 1 шт.
29
WASHER art. 27407-31HA0-000
По запросу
30
WASHER art. 27407-31HB0-000
По запросу
31
WASHER art. 27407-31HC0-000
По запросу
32
PLUG art. 27409-31HA0-000
По запросу
33
PLUG art. 27409-31HB0-000
По запросу
34
CASE MOTOR art. 27421-31HA2-000
По запросу
35
SHIM SET art. 27445-31HA0-000
По запросу
36
CASE, FR DIFFERENTIAL art. 27451-31HA0-000
По запросу
37
COVER, BUSH, FR DIFFERENTIAL art. 27460-31HA0-000
По запросу
38
CAM DIFFLOCK art. 27911-31HA0-000
По запросу
39
SHAFT, DIFFLOCK FORK art. 27913-31HA0-000
По запросу
40
SHAFT, SCREW art. 27921-31HA0-000
По запросу
41
FORK, FRONT DIFFERENTIAL art. 27940-31HA0-000
По запросу
42
FORK, DIFFLOCK art. 27950-31HA0-000
По запросу
43
Сапун редуктора 27491-38F00 art. 27491-38F00-000
от 1 743 ₽
44
BOLT, FR DIFF HOUSING MTG 10X90 art. 09103-10061-000
По запросу
45
BOLT, FR DIFF HOUSING MTG 10X110 art. 09103-10148-000
По запросу
46
CLAMP, BREATHER CASE art. 09401-08411-000
По запросу
47
CLAMP, WIRING HARNESS ID:15 art. 09403-15405-000
По запросу
48
CLAMP, WIRING HARNESS L:125 art. 09407-14403-000
По запросу
49
CLAMP, WIRING HARNESS L:82 art. 09404-08418-000
По запросу
50
NUT, FR DIFF HOUSING MT art. 09159-10115-000
По запросу
51
CLAMP art. 09402-80501-000
По запросу
