модель 2012 года
- Модель Kingquad 750
- Код модели LT-A750XL2

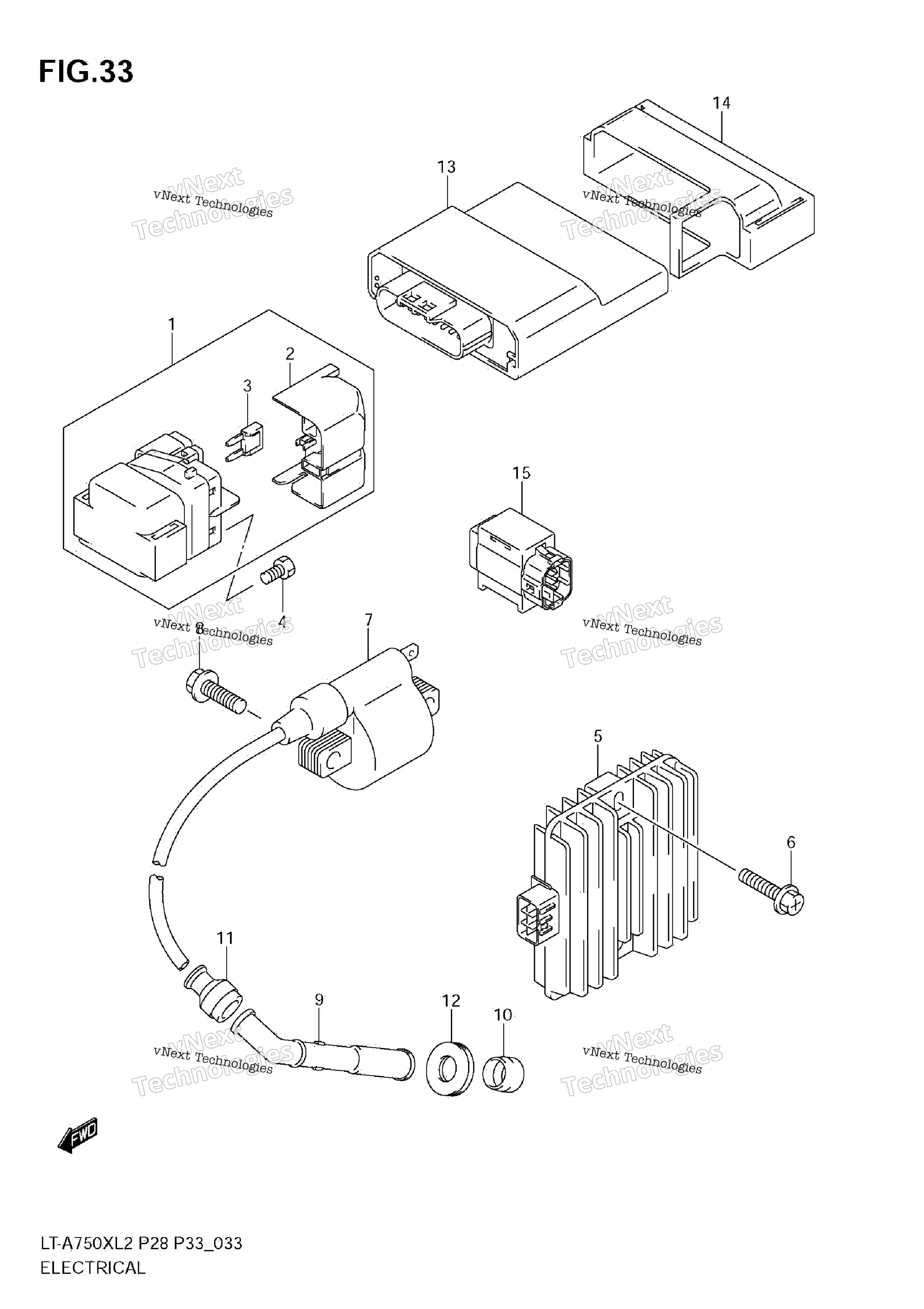

Схема электрооборудования для LT-A750XL2
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера 31800-41G10 art. 31800-41G10-000
от 10 500 ₽
2
COVER art. 31861-38G00-000
По запросу
3
FUSE (30A) art. 09481-30501-000
По запросу
4
SCREW (6X8) art. 09128-06013-000
По запросу
5
Реле-регулятор Suzuki 32800-42F00 art. 32800-42F00-000
По запросу
6
BOLT art. 02162-0625B-000
По запросу
7
Катушка зажигания 33410-19B10 art. 33410-19B10-000
По запросу
8
BOLT art. 01550-0620B-000
По запросу
9
Свечной колпачок 33510-17G00 art. 33510-17G00-000
от 4 623 ₽
10
Прокладка свечи зажигания 33541-23E10 art. 33541-23E10-000
от 578 ₽
11
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
12
Крышка свечного колпачка 33543-33E01 art. 33543-33E01-000
от 788 ₽
13
CONTROL UNIT, FI art. 32920-31G21-000
По запросу
14
HOLDER, FI CONTROL UNIT art. 32980-31G00-000
По запросу
15
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
