модель 2013 года
- Модель Kingquad 400
- Код модели LT-A400FL3

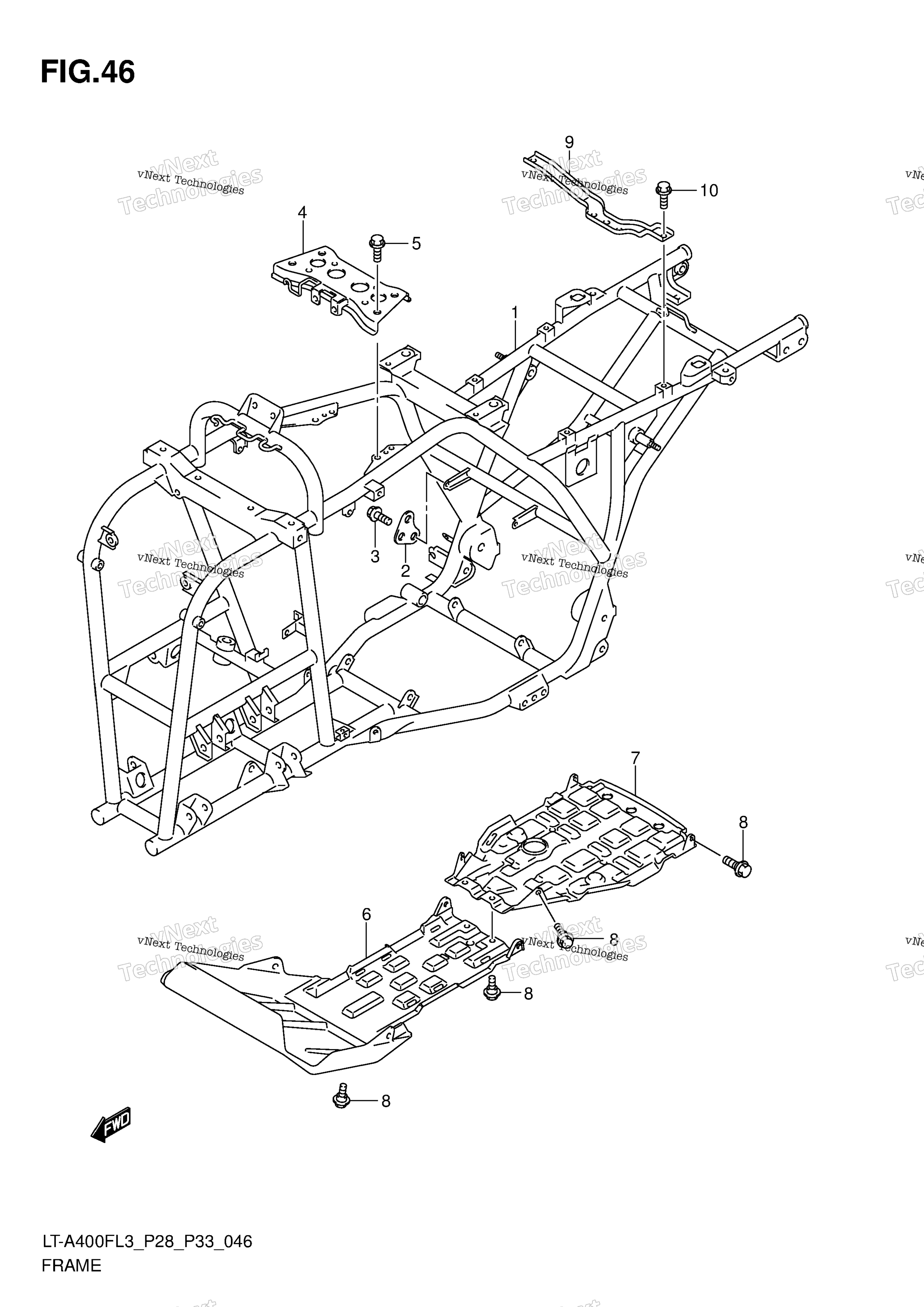

Схема рамы для LT-A400FL3
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-27H11-019
По запросу
2
PLATE, ENG MTG REAR RH art. 41981-38FA0-000
По запросу
3
BOLT (8X16) art. 09103-08441-000
По запросу
4
PLATE, ENG MTG UPPER art. 41990-27H10-000
По запросу
5
BOLT (8X16) art. 09103-08441-000
По запросу
6
PROTECTOR, FRONT art. 42521-27H00-291
По запросу
7
PROTECTOR, ENGINE art. 42511-38F03-000
По запросу
8
BOLT (6X12) art. 09111-06085-000
По запросу
9
PLATE, BATTERY art. 41561-27H00-000
По запросу
10
BOLT art. 01550-0616A-000
По запросу
Другие схемы модели
Рама
