модель 2014 года
- Модель Kingquad 400
- Код модели LT-A400FL4

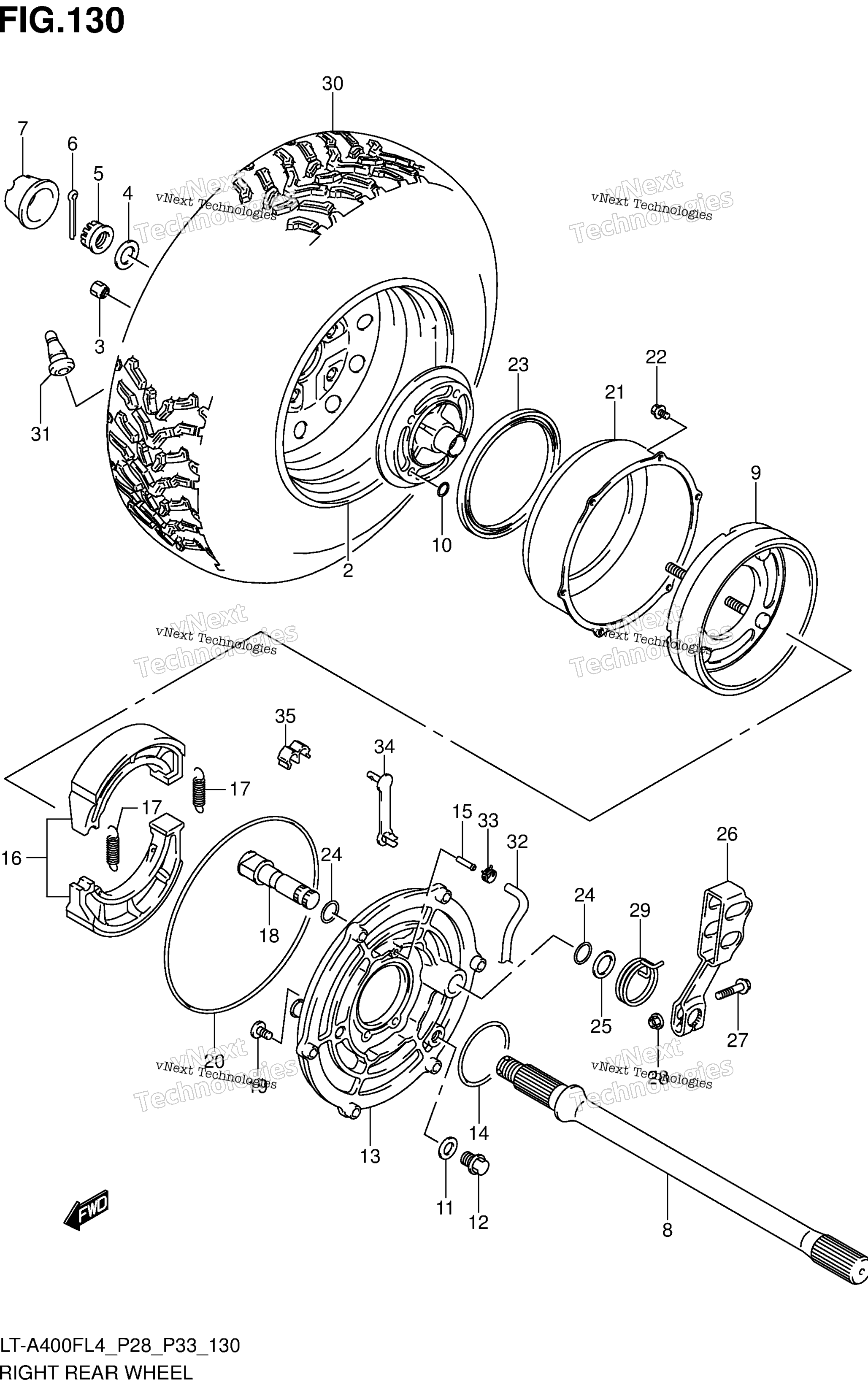

Схема заднего колеса (прав.) (Lt-A400fzl4 P28) для LT-A400FL4
Схема
Детали
Номер
Наименование детали
Цена
1
HUB, REAR WHEEL RH art. 64111-38F32-000
По запросу
2
RIM, REAR WHEEL (12X7.5AT) (BLACK) art. 65310-38F40-291
По запросу
3
NUT art. 09140-10021-000
По запросу
4
WASHER art. 64723-38F00-000
По запросу
5
Гайка ступичная Suzuki 09141-20008 art. 09141-20008-000
от 2 900 ₽
6
Шплинт Suzuki 04111-4035A art. 04111-4035A-000
от 221 ₽
7
Колпак колесного диска 54725-09F01 art. 54725-09F01-000
от 1 092 ₽
8
AXLE, REAR RH art. 64711-38F20-000
По запросу
9
DRUM, REAR BRAKE art. 64120-38F00-000
По запросу
10
Уплотнительное кольцо Suzuki art. 09280-10016-000
По запросу
11
Шайба Suzuki art. 09161-10007-000
По запросу
12
PLUG (10X12) art. 09247-10008-000
По запросу
13
PANEL, REAR BRAKE ANCHOR art. 64210-38F10-000
По запросу
14
O RING (D:1.9,ID:63.1) art. 09280-63005-000
По запросу
15
UNION art. 09364-04004-000
По запросу
16
SHOE SET, REAR BRAKE art. 64400-38830-000
По запросу
17
SPRING, SHOE art. 55420-30000-000
По запросу
18
CAM, REAR BRAKE art. 64440-09F00-000
По запросу
19
BOLT (8X20) art. 09106-08161-000
По запросу
20
O RING (D:3.7,ID:186) art. 09280-00038-000
По запросу
21
COVER, REAR BRAKE DRUM art. 64123-38F00-000
По запросу
22
Болт Suzuki art. 01547-0612A-000
По запросу
23
SEAL, REAR BRAKE DRUM COVER art. 64124-38F00-000
По запросу
24
O RING, REAR BRAKE CAM DUST art. 64443-18A00-000
По запросу
25
WASHER (16X26X1) art. 09160-16033-000
По запросу
26
LEVER, REAR BRAKE CAM art. 64451-09F00-000
По запросу
27
BOLT art. 01550-0635A-000
По запросу
28
Гайка Suzuki art. 08316-1006A-000
По запросу
29
SPRING, REAR BRAKE CAM LEVER art. 64484-38F00-000
По запросу
30
TIRE, REAR (AT25X10-12) art. 65110-31G30-000
По запросу
31
VALVE ASSY, WHEEL RIM (TR412) art. 43130-24A00-000
По запросу
32
HOSE, REAR BRAKE BREATHER art. 64275-27H00-000
По запросу
33
CLIP art. 09401-06405-000
По запросу
34
Зажим Suzuki art. 09407-03401-000
По запросу
35
CLIP art. 09408-00200-000
По запросу
