модель 2014 года
- Модель Kingquad 400
- Код модели LT-F400FL4

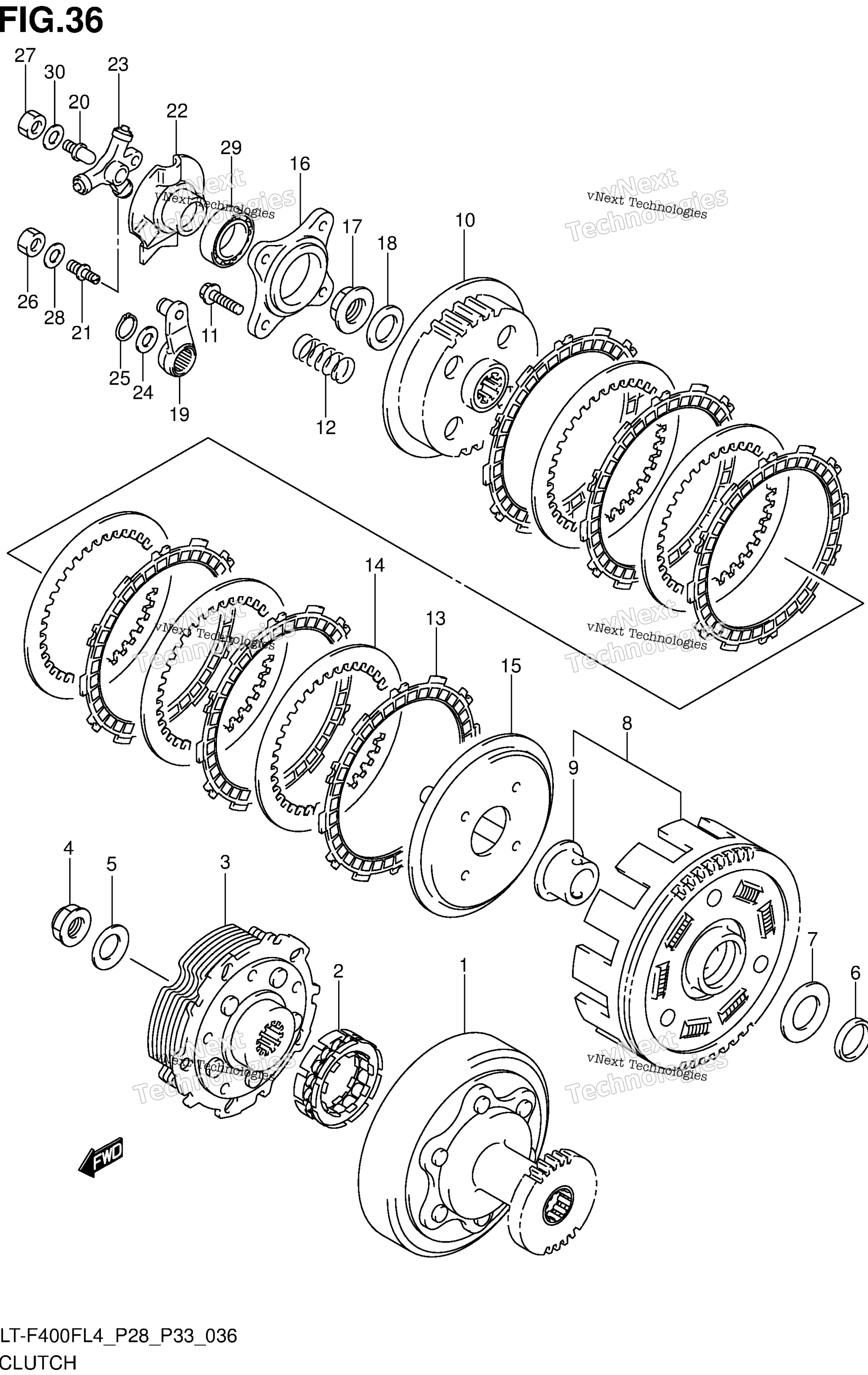

Схема сцепления для LT-F400FL4
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING, STARTER CLUTCH (NT:28) art. 21120-27H50-000
По запросу
2
Обгонная муфта сцепления Suzuki21273-44D00 art. 21273-44D00-000
от 1 490 ₽
3
SHOE, STARTER CLUTCH art. 21500-27H50-000
По запросу
4
NUT, STARTER CLUTCH SHOE art. 21518-44D00-000
По запросу
5
WASHER art. 09164-20007-000
По запросу
6
SPACER (22X28X3.5) art. 09180-22045-000
По запросу
7
WASHER art. 08211-22423-000
По запросу
8
GEAR ASSY, PRIMARY DRIVEN (NT:67) art. 21200-38850-000
По запросу
9
SPACER, PRIMARY DRIVEN art. 21251-44D00-000
По запросу
10
HUB, CLUTCH SLEEVE (NT:37) art. 21411-44D00-000
По запросу
11
BOLT (6X25) art. 09103-06099-000
По запросу
12
SPRING, CLUTCH art. 21413-38F50-000
По запросу
13
PLATE, CLUTCH DRIVE (T:3.0) art. 21441-44D00-000
По запросу
14
PLATE, CLUTCH DRIVEN (T:1.6) art. 21451-44D00-000
По запросу
15
DISK, CLUTCH PRESSURE art. 21462-44D00-000
По запросу
16
PLATE, CLUTCH RELEASE (T:12.0) art. 21465-44D00-000
По запросу
17
NUT, CLUTCH SLEEVE HUB art. 21414-44D00-000
По запросу
18
WASHER art. 09164-20007-000
По запросу
19
ARM, CLUTCH RELEASE art. 23220-03G50-000
По запросу
20
BOLT, CLUTCH RLSE ADJ NO.1 art. 23223-44D11-000
По запросу
21
BOLT, CLUTCH RLSE ADJ NO.2 art. 23224-44D00-000
По запросу
22
GUIDE, CL RELEASE ROLLER art. 23230-03G50-000
По запросу
23
ROLLER ASSY, CLUTCH RELEASE art. 23250-03G50-000
По запросу
24
WASHER art. 08211-10242-000
По запросу
25
CIRCLIP art. 08331-3114A-000
По запросу
26
NUT art. 09140-06023-000
По запросу
27
NUT art. 09140-08017-000
По запросу
28
WASHER (6.5X16X1.2) art. 09160-06052-000
По запросу
29
BEARING art. 08113-69050-000
По запросу
30
WASHER (8X20X1) art. 09160-08103-000
По запросу
