модель 2015 года
- Модель Kingquad 400
- Код модели LT-A400FL5

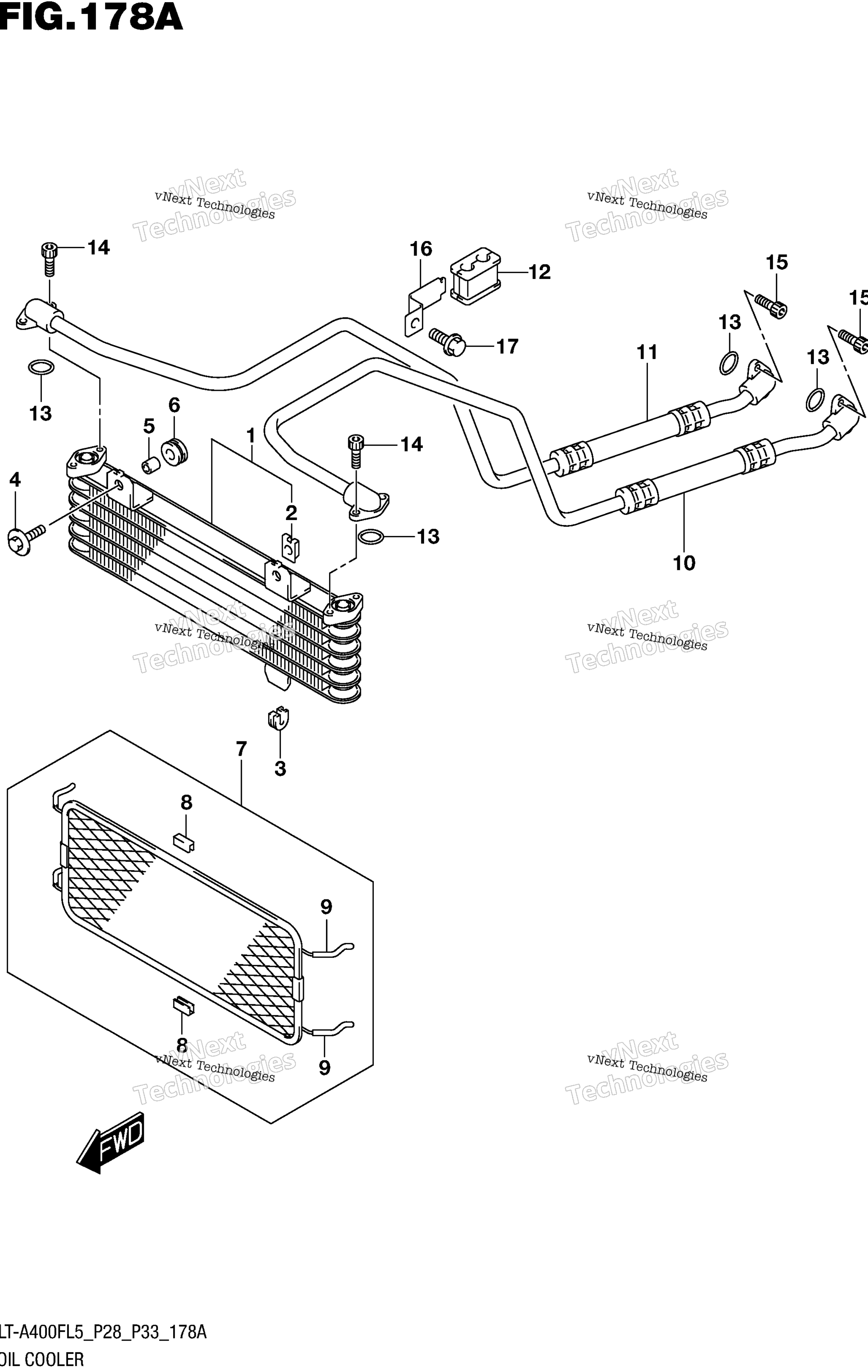

Схема масляного радиатора (Lt-A400fl5 P28) для LT-A400FL5
Схема
Детали
Номер
Наименование детали
Цена
1
COOLER ASSY, OIL art. 16600-38F21-000
По запросу
2
NUT art. 17802-14F00-000
По запросу
3
CUSHION, OIL COOLER art. 16628-27A00-000
По запросу
4
BOLT (6X25) art. 09116-06093-000
По запросу
5
SPACER (6.5X10X10) art. 09180-06310-000
По запросу
6
CUSHION art. 09320-10015-000
По запросу
7
GUARD, OIL COOLER art. 16650-27H01-000
По запросу
8
PROTECTOR, CENTER art. 16654-27H00-000
По запросу
9
HOSE (3X5X600) L:600->40 art. 09352-30504-600
По запросу
10
HOSE, OIL COOLER INLET art. 16460-38F10-000
По запросу
11
HOSE, OIL COOLER OUTLET art. 16470-38F10-000
По запросу
12
GROMMET, OIL HOSE art. 16468-38F01-000
По запросу
13
O RING (D:2.4,ID:12.3) art. 09280-12008-000
По запросу
14
BOLT art. 07130-0616B-000
По запросу
15
Болт Suzuki art. 09106-06073-000
от 390 ₽
16
CLAMP, OIL HOSE art. 16490-38F00-000
По запросу
17
Болт Suzuki art. 01550-0612A-000
По запросу
