модель 2015 года
- Модель Kingquad 500
- Код модели LT-A500XPL5

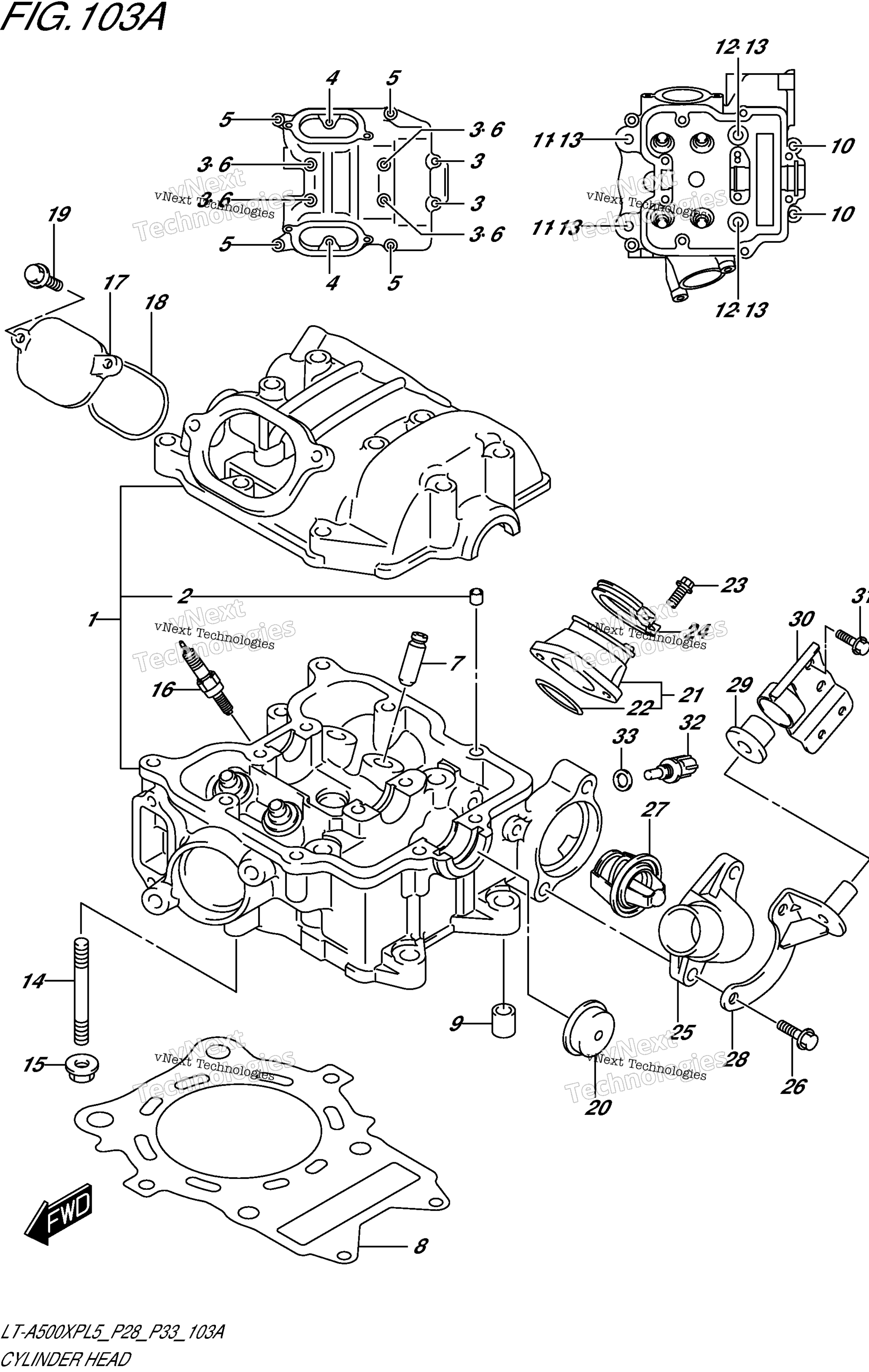

Схема головки блока цилиндров для LT-A500XPL5
Схема
Детали
Номер
Наименование детали
Цена
1
HEAD ASSY, CYLINDER art. 11100-11H50-000
По запросу
2
Втулка Suzuki art. 09206-08001-000
от 221 ₽
3
BOLT (6X60) art. 09103-06064-000
По запросу
4
BOLT art. 01550-0625A-000
По запросу
5
BOLT art. 01550-0635A-000
По запросу
6
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
7
GUIDE, VALVE (OS 0.3) OPT art. 11115-14D71-000
По запросу
8
Прокладка ГБЦ Suzuki art. 11141-31H00-000
от 2 709 ₽
9
PIN art. 04211-13189-000
По запросу
10
BOLT (8X135) art. 09103-08212-000
По запросу
11
BOLT (10X190) art. 09103-10179-000
По запросу
12
BOLT (10X200) art. 09103-10180-000
По запросу
13
GASKET (10.2X20X2.3) art. 09168-10031-000
По запросу
14
STUD BOLT art. 01421-0850A-000
По запросу
15
Гайка Suzuki art. 08316-1008A-000
от 368 ₽
16
SPARK PLUG (LMAR8A-9) OPT NGK art. 09482-00625-000
По запросу
16
SPARK PLUG (LMAR6A-9) NGK art. 09482-00623-000
По запросу
17
CAP, INSPECTION art. 11175-47D00-000
По запросу
18
Уплотнительное кольцо Suzuki art. 11177-14D01-000
По запросу
19
Болт Suzuki art. 01550-0620A-000
от 326 ₽
20
PLUG (OD:30) art. 09241-25007-000
По запросу
21
PIPE, INTAKE art. 13101-31H01-000
По запросу
22
O RING art. 13118-11H00-000
По запросу
23
BOLT (6X18) art. 09106-06105-000
По запросу
24
Хомут впускного патрубка Suzuki art. 09402-56901-000
По запросу
25
Крышка термостата Suzuki 17661-31G00 art. 17661-31G00-000
По запросу
26
BOLT art. 07130-0825A-000
По запросу
27
Термостат Suzuki 17670-06G61 art. 17670-06G61-000
По запросу
28
Кронштейн верхней опоры двигателя Suzuki 11653-11H01 art. 11653-11H01-000
По запросу
29
Верхняя опора двигателя 11654-31G00 art. 11654-31G00-000
от 590 ₽
30
STOPPER, ENG MTG art. 11655-31G10-000
По запросу
31
BOLT art. 01550-0812A-000
По запросу
32
Датчик температуры 13650-10G00 art. 13650-10G00-000
По запросу
33
Прокладка Suzuki art. 09168-12017-000
от 263 ₽
