модель 2015 года
- Модель Kingquad 500
- Код модели LT-A500XPZL5

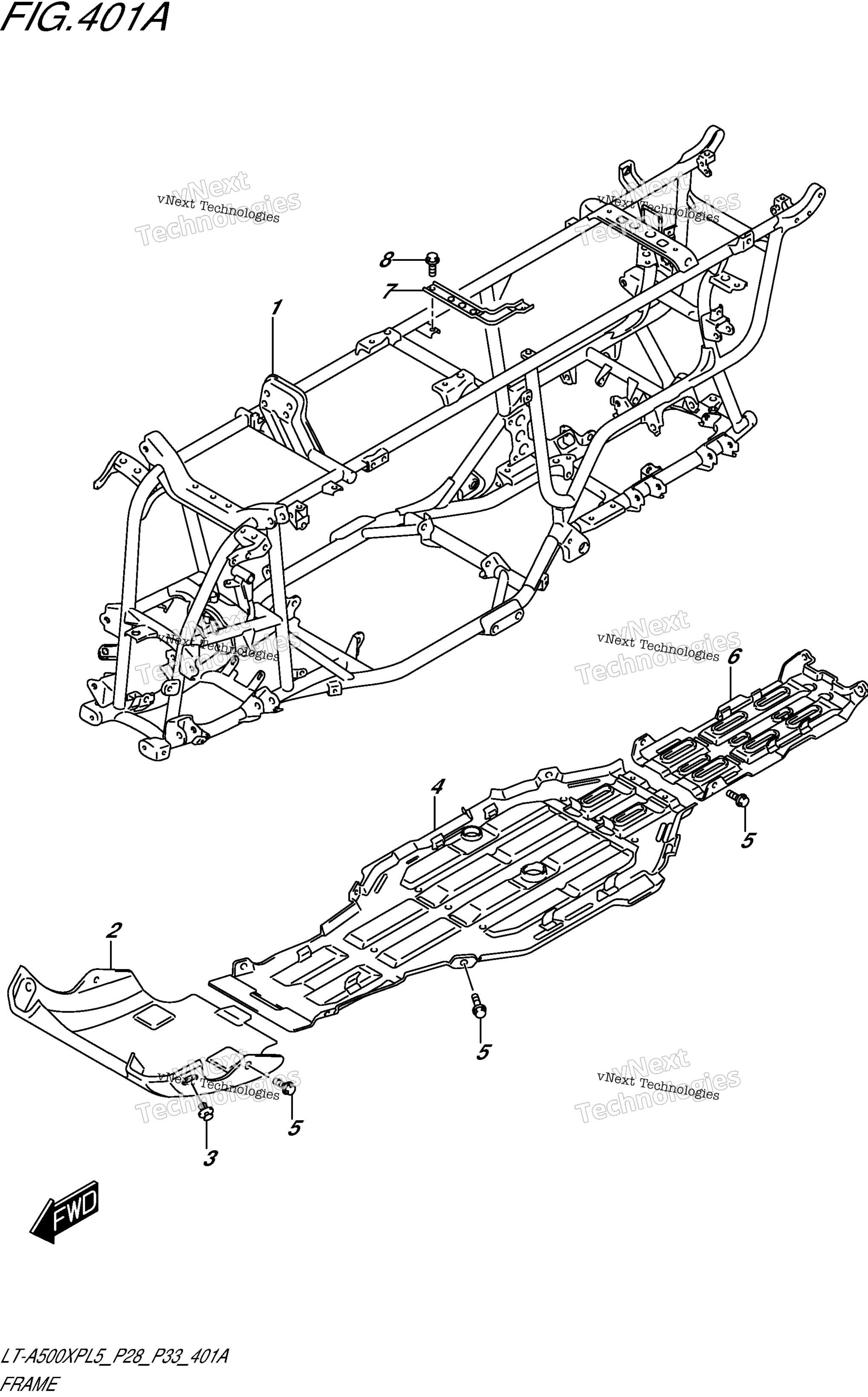

Схема рамы для LT-A500XPZL5
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-31GE2-019
По запросу
2
PROTECTOR, FRONT (BLACK) art. 42521-31G00-291
По запросу
3
CLIP art. 09409-08335-000
По запросу
4
PROTECTOR, ENGINE art. 42511-31G04-000
По запросу
5
BOLT (6X12) art. 09111-06085-000
По запросу
6
PROTECTOR, REAR art. 42531-31GB0-000
По запросу
7
PLATE, BATTERY art. 41561-31G01-000
По запросу
8
BOLT (6X16) art. 09103-06283-000
По запросу
Другие схемы модели
Рама
