модель 2016 года
- Модель Kingquad 400
- Код модели LT-A400FL6

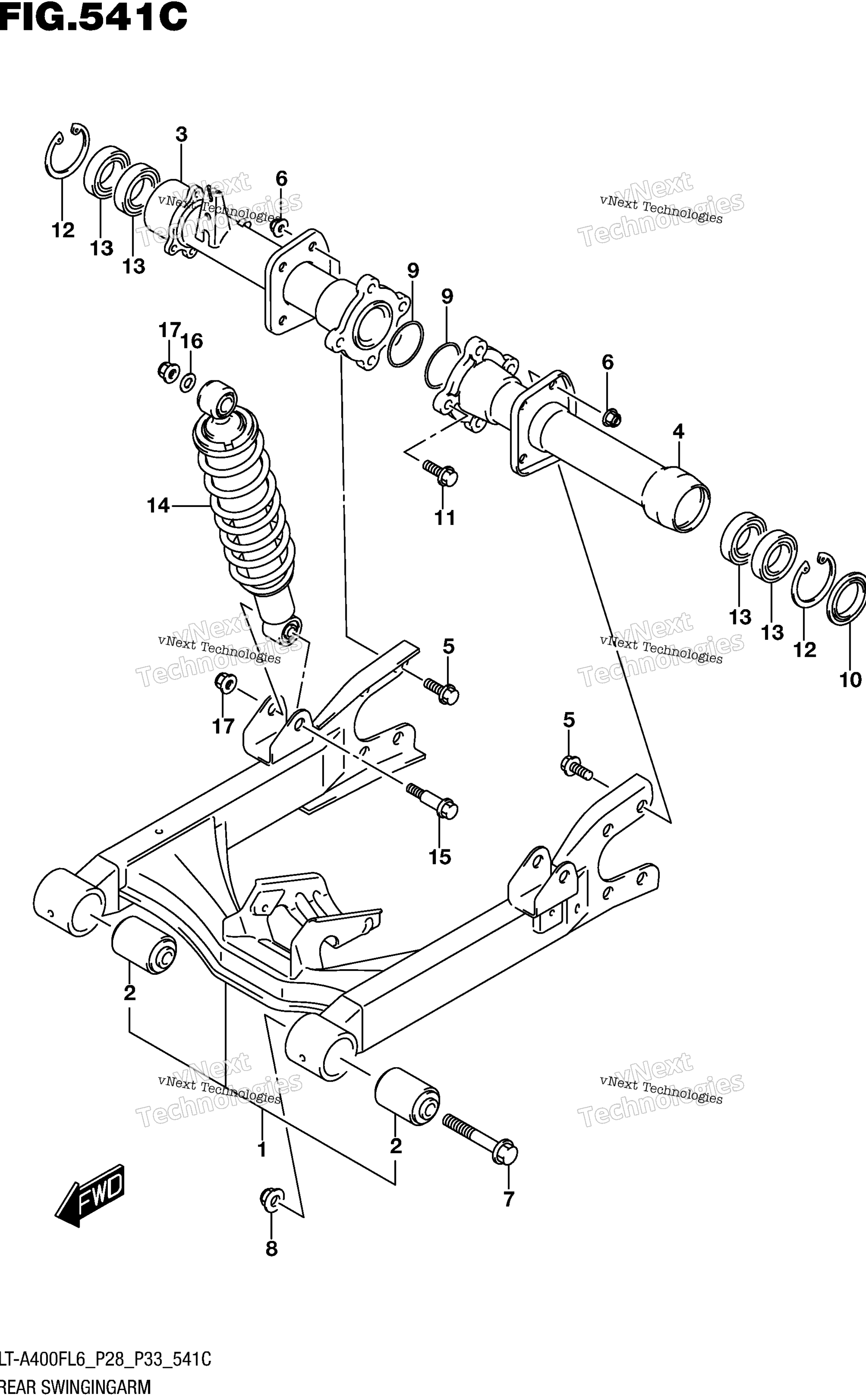

Схема заднего маятника (Lt-A400fzl6 P33) для LT-A400FL6
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGINGARM SET, REAR art. 61101-27850-000
По запросу
2
.BUSH, PIVOT art. 61230-27H00-000
По запросу
3
HOUSING, REAR AXLE RH art. 61300-27H00-000
По запросу
4
HOUSING, REAR AXLE LH art. 61400-27H00-000
По запросу
5
BOLT (10X20) art. 09103-10216-000
По запросу
6
NUT art. 09159-10115-000
По запросу
7
BOLT (12X80) art. 09113-12002-000
По запросу
8
NUT art. 09159-12054-000
По запросу
9
O RING (D:3.1,ID:69.4) art. 09280-70005-000
По запросу
10
Сальник Suzuki 09283-38022 art. 09283-38022-000
от 1 780 ₽
11
BOLT (10X30) art. 09103-10421-000
По запросу
12
CIRCLIP art. 08331-41559-000
По запросу
13
Подшипник Suzuki art. 08123-60067-000
от 500 ₽
14
(BLACK) art. 62100-27H10-019
По запросу
15
BOLT (10X48) art. 09103-10126-000
По запросу
16
WASHER (10.5X30X2.3) art. 09160-10501-000
По запросу
17
NUT art. 08319-3110B-000
По запросу
