модель 2016 года
- Модель Kingquad 500
- Код модели LT-A500XL6

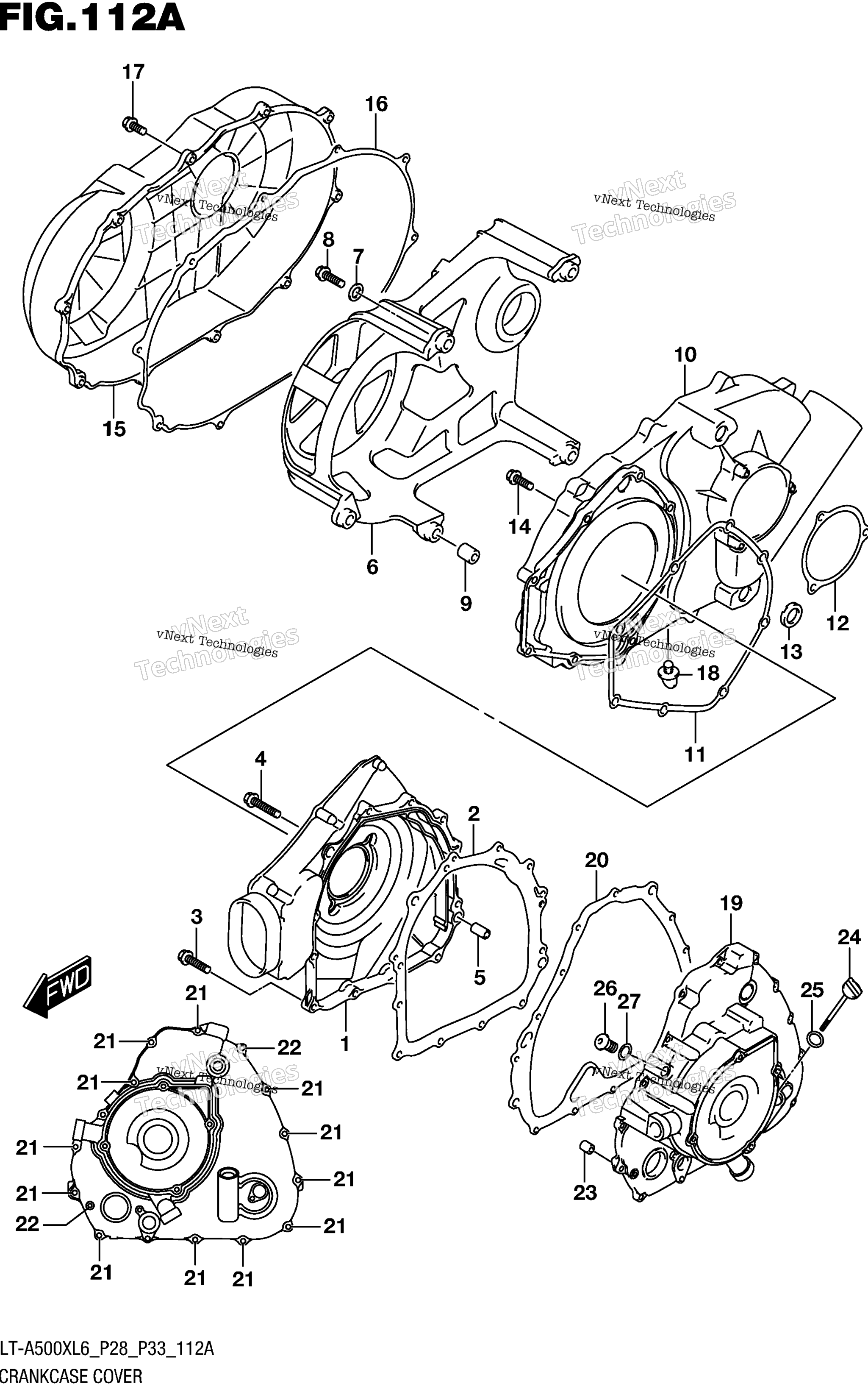

Схема крышки картера для LT-A500XL6
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 11341-11H00-000
По запросу
2
GASKET art. 11482-11H00-000
По запросу
3
BOLT art. 01547-0625A-000
По запросу
4
Болт Suzuki art. 01547-0635A-000
от 221 ₽
5
Направляющая цилиндра Suzuki 04211-11169-00 art. 04211-11169-000
По запросу
6
HOUSING, BELT BEARING art. 11342-11H00-000
По запросу
7
GASKET art. 11488-11H01-000
По запросу
8
Болт Suzuki art. 01547-0635A-000
от 221 ₽
9
Штифт Suzuki art. 04211-09149-000
По запросу
10
COVER, BELT INNER art. 11370-11H00-000
По запросу
11
GASKET art. 11484-11H01-000
По запросу
12
Прокладка Suzuki 11485-31G00 art. 11485-31G00-000
от 1 290 ₽
13
GASKET art. 11487-11H01-000
По запросу
14
BOLT art. 01547-0625A-000
По запросу
15
COVER, BELT OUTER art. 11380-11H00-000
По запросу
16
Прокладка Suzuki art. 11486-11H01-000
По запросу
17
BOLT art. 01547-0625A-000
По запросу
18
Сливная пробка 11375-31G00 art. 11375-31G00-000
По запросу
19
COVER, MAGNETO art. 11350-11H10-000
По запросу
20
Прокладка генератора Suzuki art. 11483-11H00-000
По запросу
21
BOLT art. 01547-0625A-000
По запросу
22
Болт Suzuki art. 01547-0635A-000
от 221 ₽
23
Направляющая цилиндра Suzuki 04211-11169-00 art. 04211-11169-000
По запросу
24
GAUGE, OIL LEVEL art. 11971-09F60-000
По запросу
25
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
26
Пробка сливная Suzuki art. 09248-14011-000
от 420 ₽
27
Прокладка Suzuki art. 09168-14014-000
По запросу
