модель 2017 года
- Модель Kingquad 500
- Код модели LT-A500XPCL7 AXI, (XD3 CAMO)

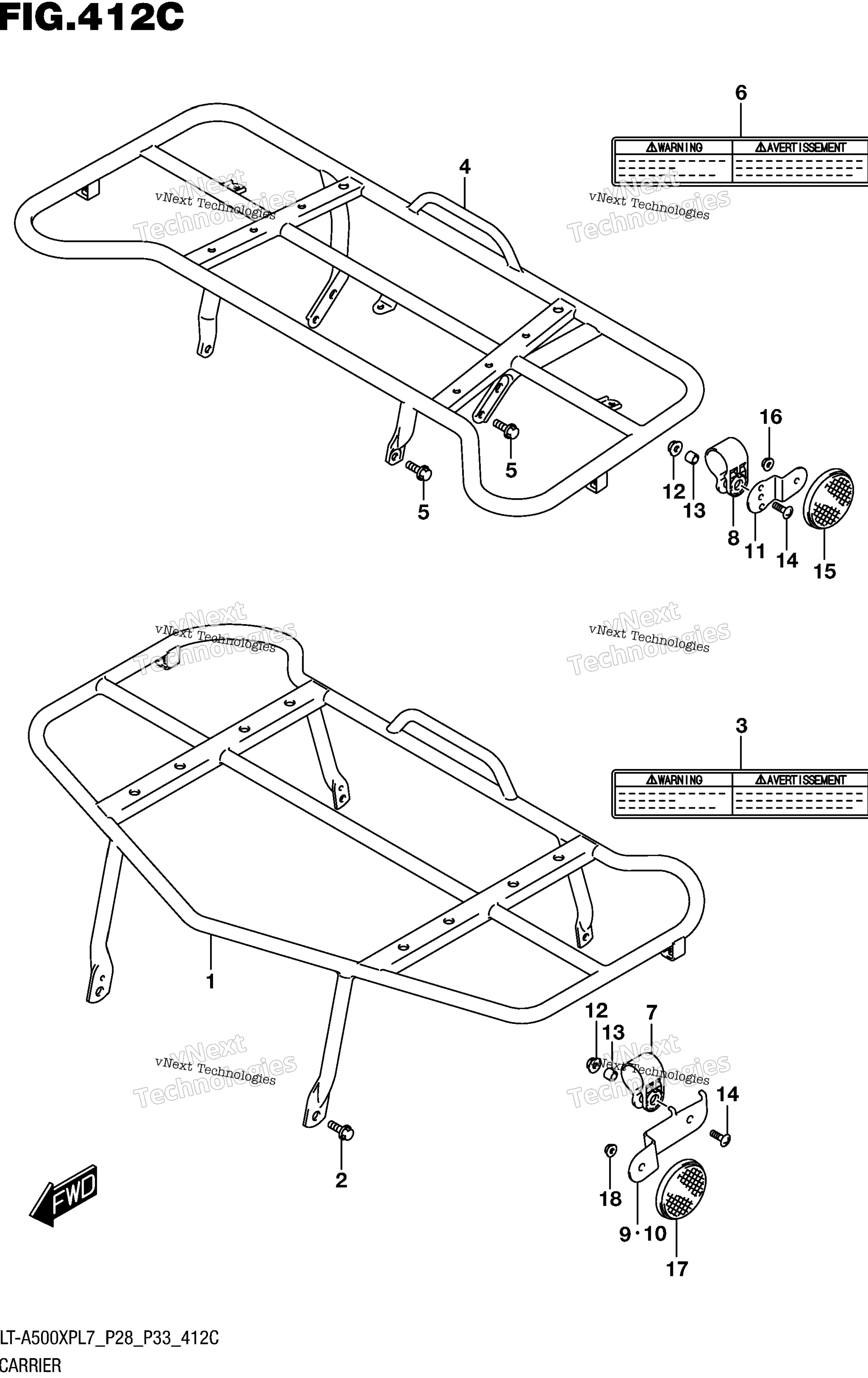

Схема багажника (Lt-A500xpbl7 P28) для LT-A500XPCL7 AXI, (XD3 CAMO)
Схема
Детали
Номер
Наименование детали
Цена
1
CARRIER, FRONT (BLACK) art. 46410-31G20-YSN
По запросу
2
BOLT (8X16) art. 09103-08570-000
По запросу
3
LABEL, FRONT CARRIER art. 68385-31G00-000
По запросу
4
CARRIER, REAR (BLACK) art. 46310-31GD0-YSN
По запросу
5
BOLT (8X16) art. 09103-08570-000
По запросу
6
LABEL, REAR CARRIER art. 68385-31G10-000
По запросу
7
BRACKET, FRONT SIDE RR art. 35656-03G00-000
По запросу
8
BRACKET, REAR SIDE RR art. 35656-03G10-000
По запросу
9
PLATE, FRONT SIDE RR BKT, RH art. 47411-31G00-000
По запросу
10
PLATE, FRONT SIDE RR BKT, LH art. 47412-31G00-000
По запросу
11
PLATE, REAR SIDE RR BKT art. 47413-31G00-000
По запросу
12
NUT art. 09159-05049-000
По запросу
13
SPACER (5.5X9.5X6.5) art. 09180-05053-000
По запросу
14
SCREW art. 02142-0516A-000
По запросу
15
REFLECTOR ASSY, REAR SIDE art. 35970-14A20-000
По запросу
16
NUT art. 08316-1005B-000
По запросу
17
REFLEX REFLECTOR ASSY, SIDE art. 35950-14A11-000
По запросу
18
NUT art. 08316-1005B-000
По запросу
Другие схемы модели
Багажник (Lt-A500xpbl7 P28)
