модель 2019 года
- Модель Kingquad 500
- Код модели LT-A500XPL9

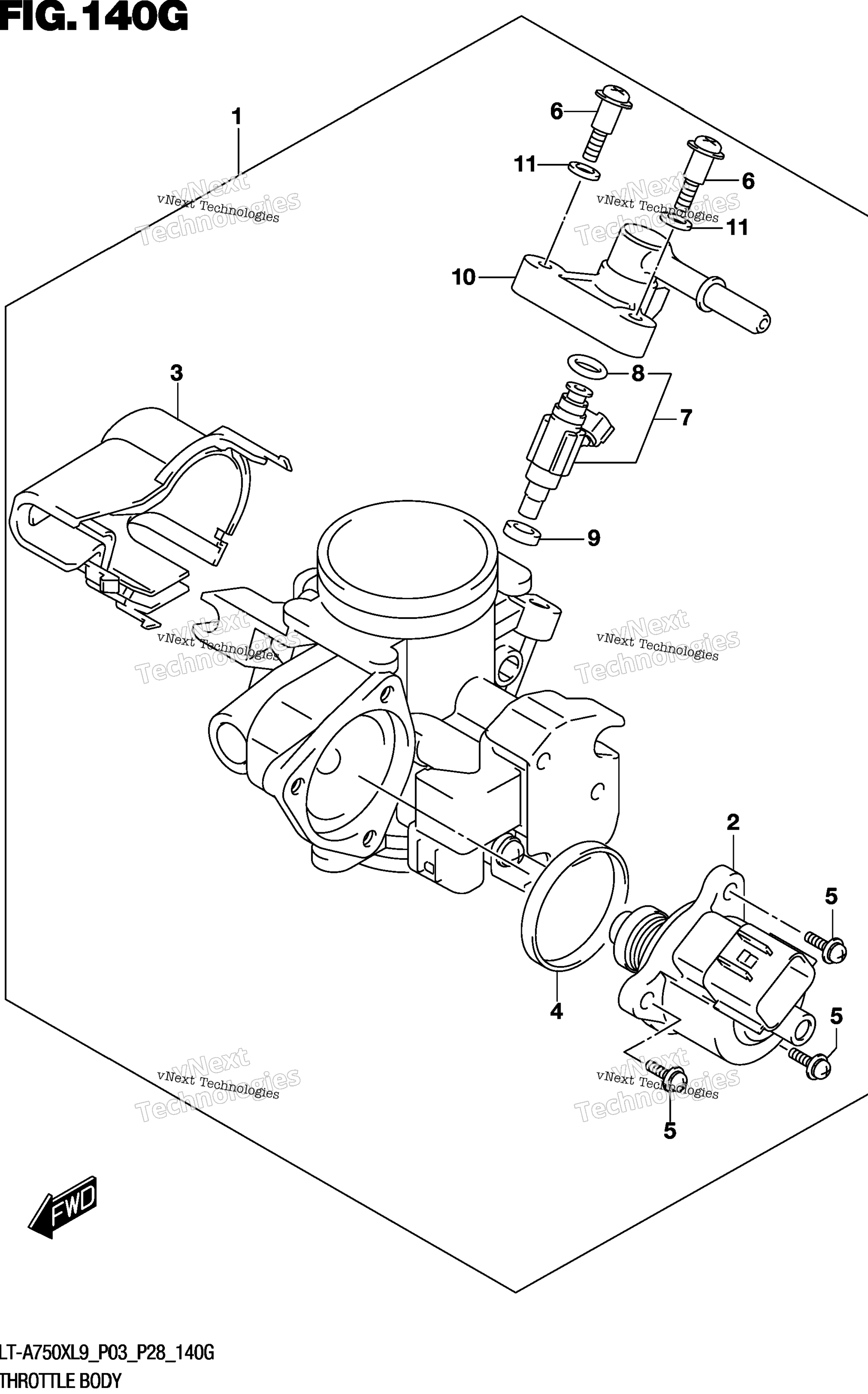

Схема дроссельного узла (Lt-A750xpzl9 P03) для LT-A500XPL9
Схема
Детали
Номер
Наименование детали
Цена
1
BODY ASSY, THROTTLE art. 13400-34K00-000
По запросу
2
Сервомотор привода дроссельной заслонки 13520-31G00 art. 13520-31G00-000
По запросу
3
.COVER art. 13578-31G00-000
По запросу
4
.GASKET art. 18139-82K00-000
По запросу
5
.SCREW art. 13601-13G00-000
По запросу
6
.SCREW art. 13601-11J00-000
По запросу
7
.INJECTOR ASSY, FUEL art. 15710-31G10-000
По запросу
8
..O RING art. 15717-31G00-000
По запросу
9
Кольцо уплотнительное форсунки Suzuki art. 15722-29G00-000
По запросу
10
.DELIVERY PIPE art. 15731-31G10-000
По запросу
11
PACKING art. 13602-29G01-000
По запросу
