модель 2020 года
- Модель Kingquad 500
- Код модели LT-A500XPZCM0

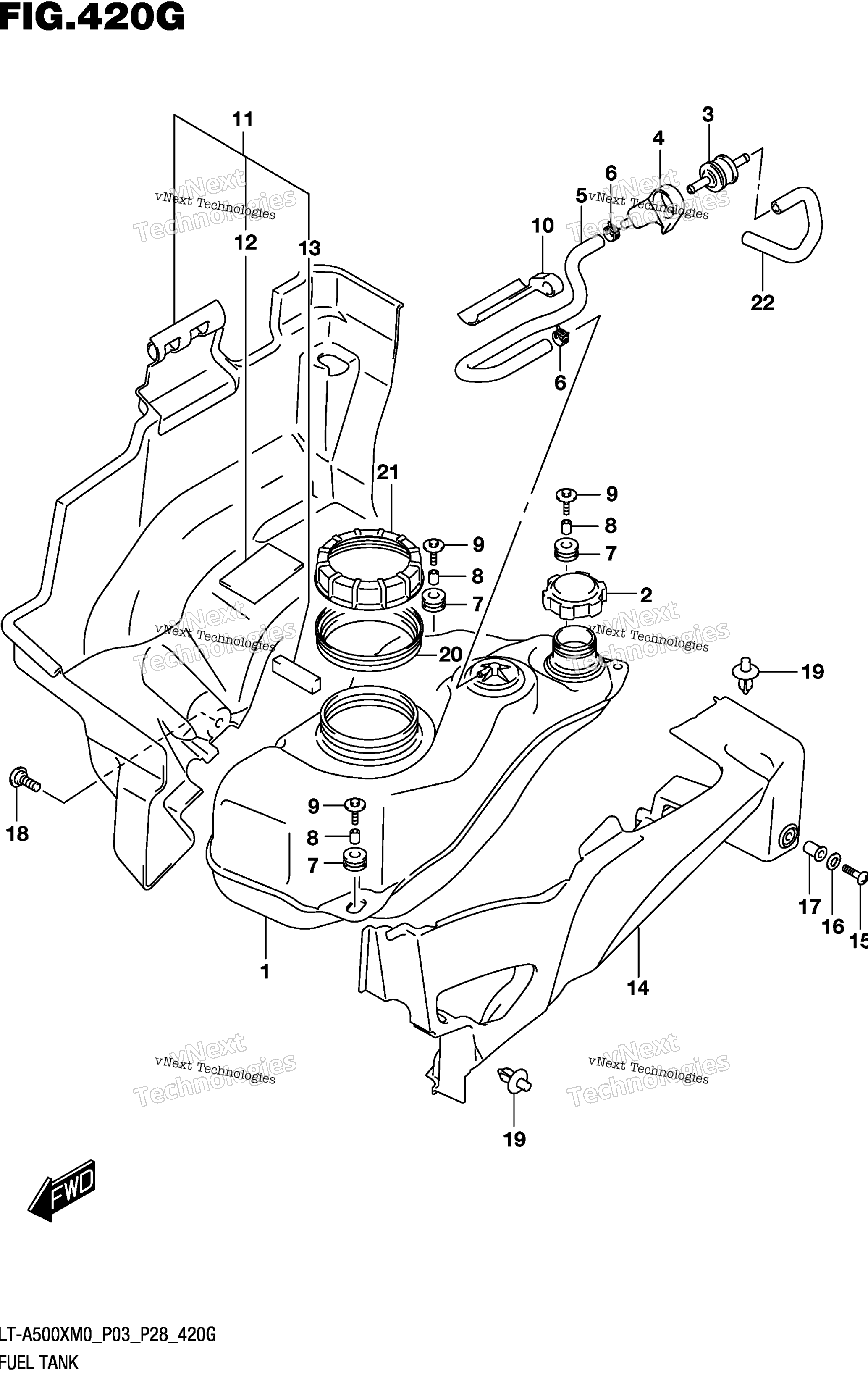

Схема топливного бака (Lt-A500xpzm0 P03) для LT-A500XPZCM0
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-31G21-000
По запросу
2
Крышка бензобака 44200-31G00 art. 44200-31G00-000
от 6 489 ₽
3
Клапан топливного бака Suzuki art. 85451-75100-000
По запросу
4
CUSHION, CHECK VALVE art. 44881-31G00-000
По запросу
5
HOSE, FUEL TANK BREATHER NO.1 art. 44434-34K00-000
По запросу
6
CLIP art. 09401-09403-000
По запросу
7
CUSHION, REAR art. 44281-03G01-000
По запросу
8
SPACER (6.5X10X14) art. 09180-06293-000
По запросу
9
BOLT (6X30) art. 09116-06050-000
По запросу
10
CUSHION, SIDE art. 44541-34K00-000
По запросу
11
COVER, FUEL TANK LOWER art. 44390-34K00-000
По запросу
12
.CUSHION, COVER NO.1 art. 44542-10G00-000
По запросу
13
.CUSHION, COVER NO.2 art. 53146-05G00-000
По запросу
14
COVER, OUTER art. 44391-34K01-000
По запросу
15
Винт Suzuki art. 02142-0520B-000
По запросу
16
WASHER (5.5X20X1.4) art. 09160-05046-000
По запросу
17
Гайка Suzuki 09159-05019 art. 09159-05019-000
По запросу
18
SCREW (6X16) art. 09139-06137-000
По запросу
19
CLIP art. 09409-07333-000
По запросу
20
GASKET, FUEL PUMP art. 44596-26J00-000
По запросу
21
RETAINER, FUEL PUMP art. 44597-26J00-000
По запросу
22
HOSE, FUEL TANK BREATHER NO.2 art. 44424-18K02-000
По запросу
